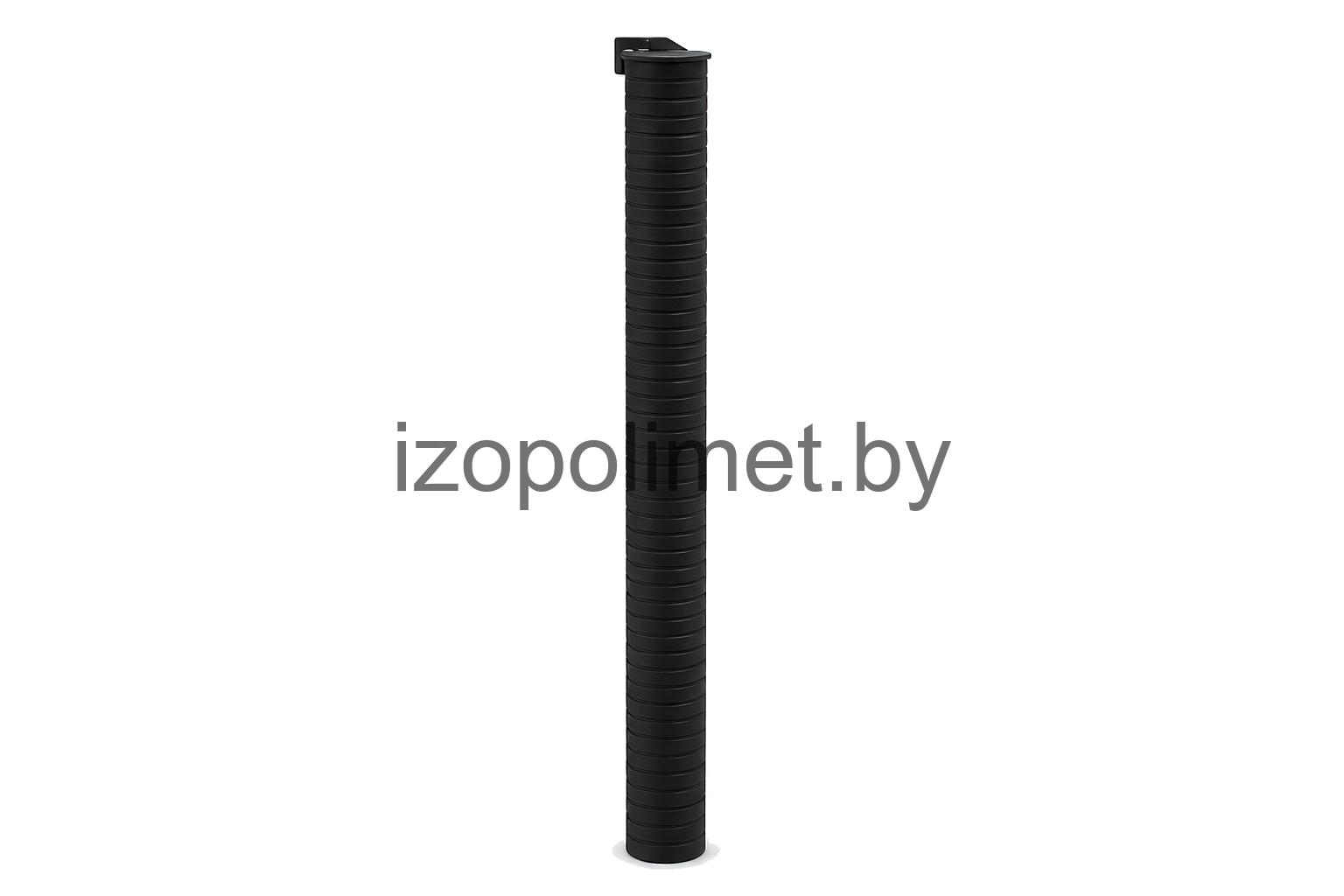

Контрольная газовая трубка в изоляции по УГ 14.01.00

Описание изделия

ООО «Изополимет Плюс» изготавливает контрольную газовую трубку в изоляции диаметром 57 мм по серии 5.905-25.05 (УГ 14.01.00). Контрольная газовая трубка диаметром 57 мм — специализированный узел подземных газораспределительных сетей. Предназначена для оперативного контроля герметичности системы и обнаружения утечек газа. Устройство позволяет производить забор проб воздушной среды из межтрубного пространства (футляров) или грунта портативными газоанализаторами без проведения раскопок. Конструктивно узел состоит из стального оцинкованного патрубка, нижнего защитного кожуха (сборника газа) и герметичной откидной крышки-хлопалки. Полнотелая надземная и подземная часть трубки поставляется в защитной гидроизоляции. Технические характеристики трубки Ду 57: материал несущей трубы — сталь углеродистая (ст.3сп, ст.20) по ГОСТ 10704-91 / ГОСТ 10705-80; наружный диаметр 57 мм; толщина стенки 3,5 мм; антикоррозийная защита — горячее или гальваническое цинкование; внешняя изоляция — полимерно-битумная или термоусадочные ленты; запирающее устройство — крышка-хлопалка на поворотном шарнире; заборная зона — щелевая перфорация в нижней части. Требования к монтажу: узел на распределительных газопроводах (концы футляров, зоны «полиэтилен–сталь», углы трассы); нижняя часть приваривается к футляру, зона забора обсыпается гравием/щебнем 10–20 мм не менее 100 мм; верх выводится вертикально под малый газовый ковер на бетонную отмостку. * Общая высота трубки L в таблице — для типового исполнения; возможно изготовление трубки с другой высотой. ** Средний вес готового изделия в сборе указан ориентировочно и зависит от типа нанесённой внешней изоляции.
