Опора А14Б 292.000
Категория
Опоры трубопроводов
Серия
Серия 4.900-9: Узлы и детали трубопроводов для систем водоснабжения
Базовая стоимость
от 10 руб
Описание изделия

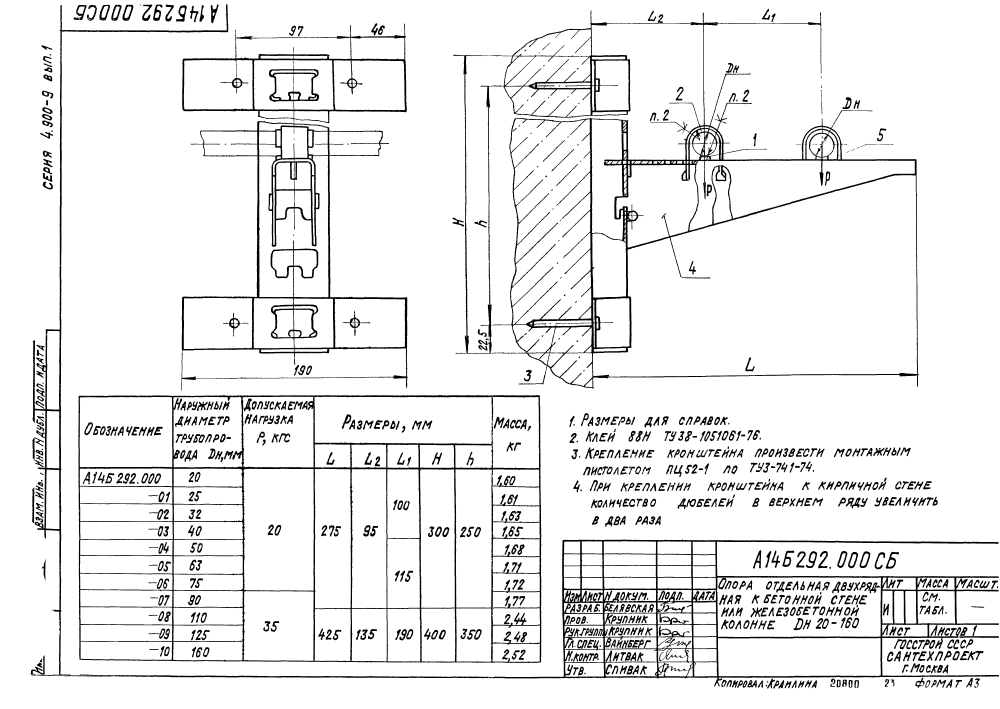

ООО "Изополимет Плюс" изготавливает опоры А14Б 292.000 серии 4.900-9 для трубопроводов систем водоснабжения. Изделие применяется при наружном диаметре Дн 20-160 мм. В таблице указаны 11 исполнений с допускаемой нагрузкой P 20-35 кгс. Размер L составляет 275-425 мм, L2 - 95-135 мм, L1 - 100-190 мм, H - 300-400 мм, h - 250-350 мм. Масса изделий - 1,6-2,52 кг.
| Обозначение | Наружный диаметр трубопровода Дн, мм | Допускаемая нагрузка Р, кгс | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| L | L₂ | L₁ | Н | h | ||||
| А14Б 292.000 | 20 | 20 | 275 | 95 | 100 | 300 | 250 | 1,6 |
| А14Б 292.000-01 | 25 | 20 | 275 | 95 | 100 | 300 | 250 | 1,61 |
| А14Б 292.000-02 | 32 | 20 | 275 | 95 | 100 | 300 | 250 | 1,63 |
| А14Б 292.000-03 | 40 | 20 | 275 | 95 | 100 | 300 | 250 | 1,65 |
| А14Б 292.000-04 | 50 | 20 | 275 | 95 | 115 | 300 | 250 | 1,68 |
| А14Б 292.000-05 | 63 | 20 | 275 | 95 | 115 | 300 | 250 | 1,71 |
| А14Б 292.000-06 | 75 | 20 | 275 | 95 | 115 | 300 | 250 | 1,72 |
| А14Б 292.000-07 | 90 | 35 | 275 | 95 | 115 | 300 | 250 | 1,77 |
| А14Б 292.000-08 | 110 | 35 | 425 | 135 | 190 | 400 | 350 | 2,44 |
| А14Б 292.000-09 | 125 | 35 | 425 | 135 | 190 | 400 | 350 | 2,48 |
| А14Б 292.000-10 | 160 | 35 | 425 | 135 | 190 | 400 | 350 | 2,52 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
