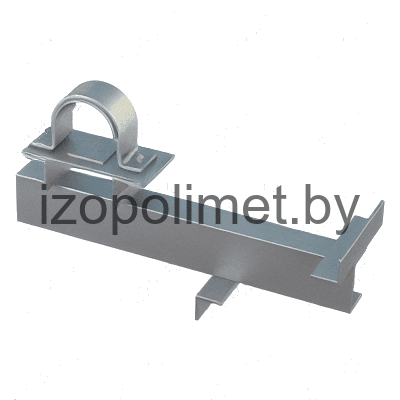

Опора А14Б 302.000
Категория
Опоры трубопроводов
Серия
Серия 4.900-9: Узлы и детали трубопроводов для систем водоснабжения
Базовая стоимость
от 10 руб
Описание изделия

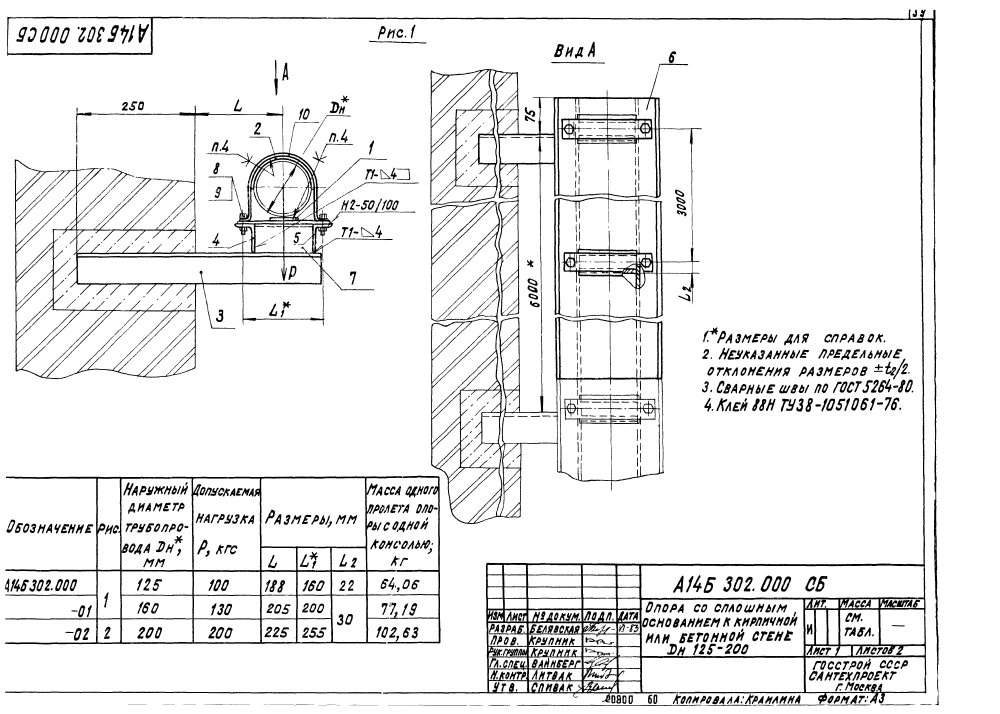

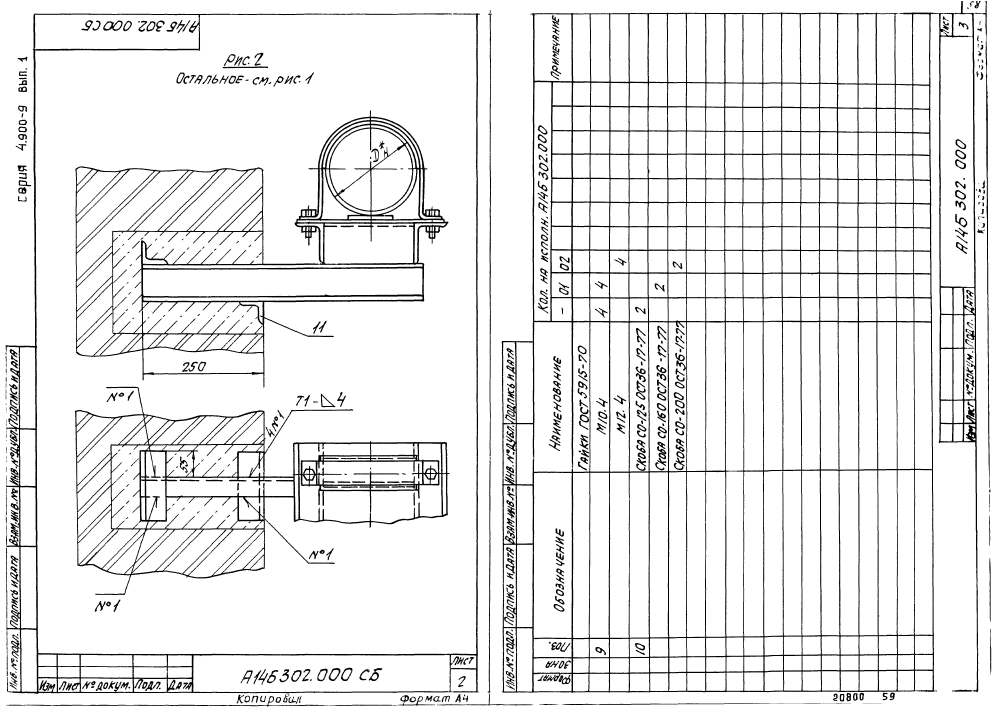

ООО "Изополимет Плюс" изготавливает опоры А14Б 302.000 серии 4.900-9 для систем водоснабжения. Изделие рассчитано на наружный диаметр трубопровода Дн 125-200 мм и выпускается в исполнениях по рисункам 1 и 2. В таблице приведены 3 типоразмера. Допускаемая нагрузка P составляет 100-200 кгс, размер L - 188-225 мм, L1 - 160-255 мм, L2 - 22-30 мм. Масса одного пролета опоры с одной консолью - 64,06-102,63 кг.
| Обозначение | Рис. | Наружный диаметр трубопровода Дн, мм | Допускаемая нагрузка Р, кгс | Размеры, мм | Масса одного пролета опоры с одной консолью, кг | ||
|---|---|---|---|---|---|---|---|
| L | L₁ | L₂ | |||||
| А14Б 302.000 | 1 | 125 | 100 | 188 | 160 | 22 | 64,06 |
| А14Б 302.000-1 | 1 | 160 | 130 | 205 | 200 | 30 | 77,19 |
| А14Б 302.000-2 | 2 | 200 | 200 | 225 | 255 | 30 | 102,63 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 296.000
Опора А14Б 296.000
от 10 руб
А14Б 297.000
Опора А14Б 297.000
от 10 руб
А14Б 298.000
Опора А14Б 298.000
от 10 руб
А14Б 299.000
Опора А14Б 299.000
от 10 руб
А14Б 300.000
Опора А14Б 300.000
от 10 руб
А14Б 301.000
Опора А14Б 301.000
от 10 руб

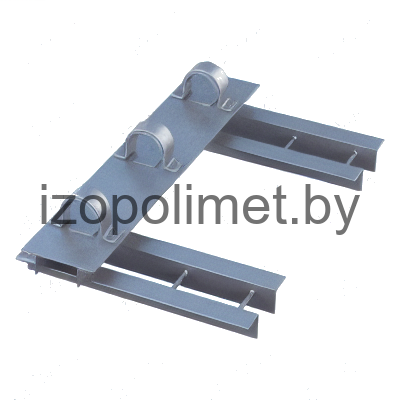

А14Б 303.000
Опора А14Б 303.000
от 10 руб

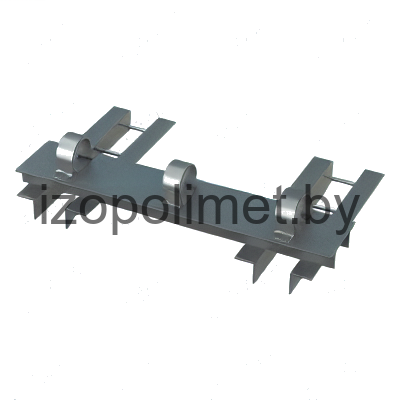

А14Б 304.000
Опора А14Б 304.000
от 10 руб

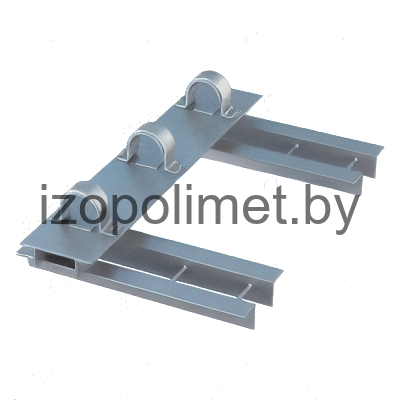

А14Б 305.000
