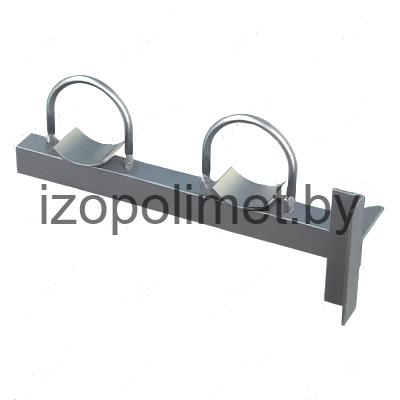

Опоры подвижные двухрядные А14Б 574.000

Name: А14Б 574.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

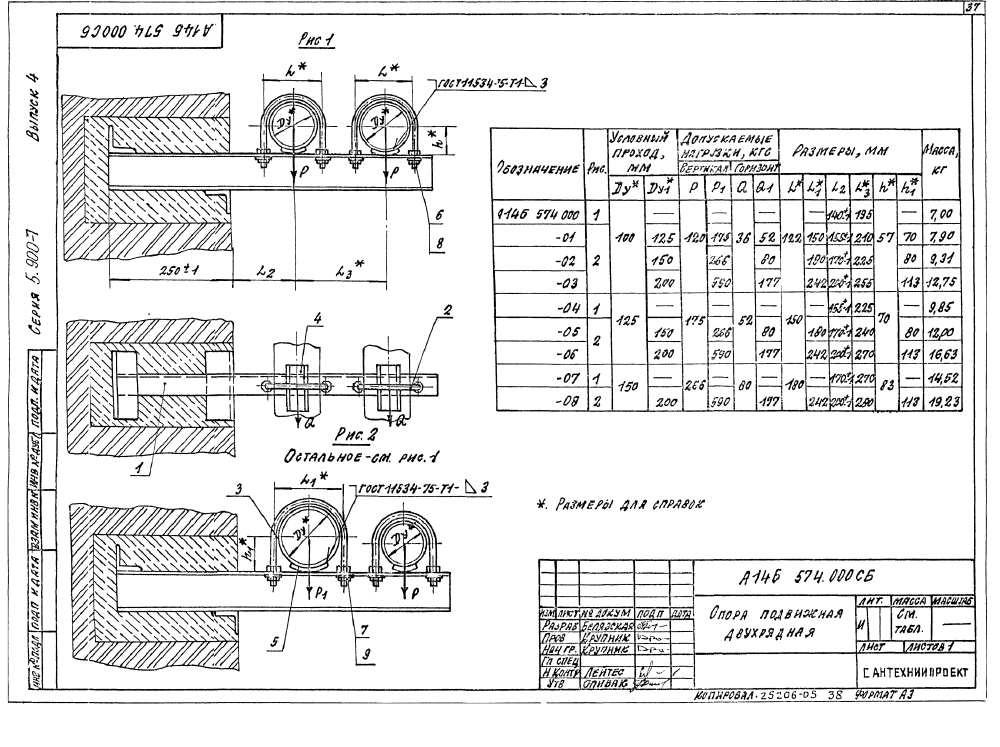

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 574.000 серии 5.900-7 для стальных трубопроводов. В таблице приведены 9 исполнений по рисункам 1 и 2, включая варианты для Ду 100-150 мм и Ду1 125-200 мм. Вертикальные нагрузки P и P1 составляют 120-266 и 175-590 кгс, горизонтальные Q и Q1 - 36-80 и 52-177 кгс. Размер l2 - 140-200 мм, l3 - 195-280 мм. Масса - 7,0-19,23 кг.

Обозначение	Рис.	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм		Масса, кг
		Условный проход, мм		Вертикальн.		Горизонтальн.		l₂	l₃
		Ду	Ду₁	Р	Р₁	Q	Q₁	l₂	l₃
А14Б 574.000	1	100	--	120	--	36	--	140,0	195,0	7,00
А14Б 574.000-01	2	100	125	120	175	36	52	155,0	210,0	7,90
А14Б 574.000-02	2	100	150	120	266	36	80	170,0	225,0	9,31
А14Б 574.000-03	2	100	200	120	590	36	177	200,0	255,0	12,75
А14Б 574.000-04	1	125	--	175	--	52	--	155,0	225,0	9,85
А14Б 574.000-05	2	125	150	175	266	52	80	170,0	240,0	12,00
А14Б 574.000-06	2	125	200	175	590	52	177	200,0	270,0	16,63
А14Б 574.000-07	1	150	--	266	--	80	--	170,0	270,0	14,52
А14Б 574.000-08	2	150	200	266	590	80	177	200,0	280,0	19,23
