Крепления трубопроводов Т-ММ-08-2009-15. Тип ККМ1

Name: ККМ1
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Т-ММ-08-2009 (Т-ММ-08-99): Крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

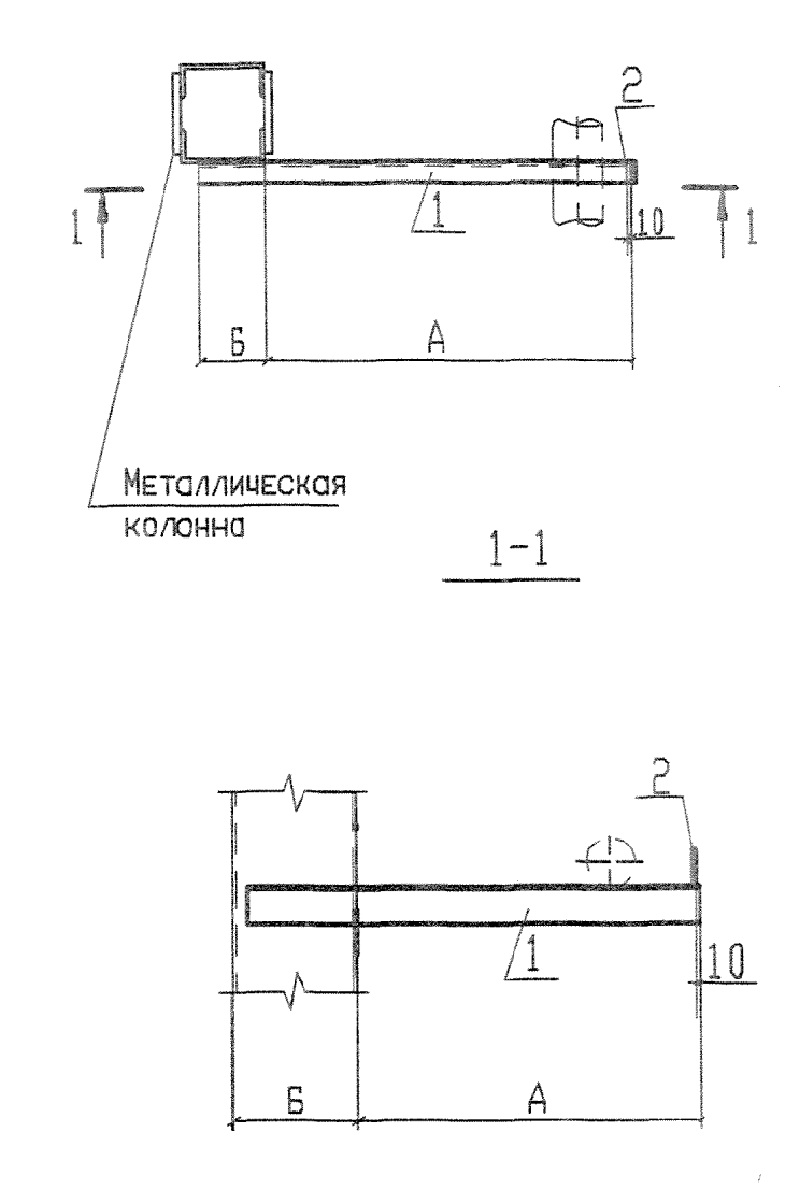

ООО "Изополимет Плюс" изготавливает крепления трубопроводов ККМ1 по Т-ММ-08-2009-15. Изделие применяется в узлах крепления трубопроводов с расчетом по изгибающему моменту. В таблице приведены 34 марки ККМ1 с Mx 360-9600 Нм. Размер A составляет 400-1600 мм, Б - 40-180 мм. Масса креплений находится в диапазоне от 2,00 до 33,00 кг. Марка выбирается по расчетному моменту и габаритам.

Марка	Изгибающий момент Мх, Нм (кгс*м)	Размеры, мм		Масса, кг
Марка	Изгибающий момент Мх, Нм (кгс*м)	А	Б	Масса, кг
ККМ1-40-3	360 (36)	400	40	2,00
ККМ1-40-6	600 (60)	400	40	3,40
ККМ1-40-12	1200 (120)	400	60	4,11
ККМ1-60-3	360 (36)	600	40	2,66
ККМ1-60-6	600 (60)	600	40	4,50
ККМ1-60-12	1200 (120)	600	60	5,44
ККМ1-60-24	2400 (240)	600	80	6,80
ККМ1-80-6	600 (60)	800	40	5,70
ККМ1-80-12	1200 (120)	800	60	6,80
ККМ1-80-24	2400 (240)	800	80	8,50
ККМ1-80-24	3600 (360)	800	100	9,85
ККМ1-80-48	4800 (480)	800	120	12,20
ККМ1-80-72	7200 (720)	800	160	14,07
ККМ1-80-96	9600 (960)	800	180	18,27
ККМ1-100-6	600 (60)	1000	40	6,80
ККМ1-100-12	1200 (120)	1000	60	8,19
ККМ1-100-24	2400 (240)	1000	80	10,30
ККМ1-100-36	3600 (360)	1000	100	12,35
ККМ1-100-48	4800 (480)	1000	120	14,65
ККМ1-100-72	7200 (720)	1000	160	16,92
ККМ1-100-96	9600 (960)	1000	180	21,87
ККМ1-120-24	2400 (240)	1200	80	12,00
ККМ1-120-36	3600 (360)	1200	100	14,50
ККМ1-120-48	4800 (480)	1200	120	17,10
ККМ1-120-72	7200 (720)	1200	160	19,77
ККМ1-120-96	9600 (960)	1200	180	25,57
ККМ1-140-36	3600 (360)	1400	100	16,50
ККМ1-140-48	4800 (480)	1400	120	19,50
ККМ1-140-72	7200 (720)	1400	160	22,60
ККМ1-140-96	9600 (960)	1400	180	29,17
ККМ1-160-36	3600 (360)	1600	100	18,60
ККМ1-160-48	4800 (480)	1600	120	21,90
ККМ1-160-72	7200 (720)	1600	160	25,50
ККМ1-160-96	9600 (960)	1600	180	33,00
