Регулируемая опора 9.106.2130.000
Категория
Опоры трубопроводов
Серия
Регулируемые опоры
Базовая стоимость
от 10 руб
Описание изделия

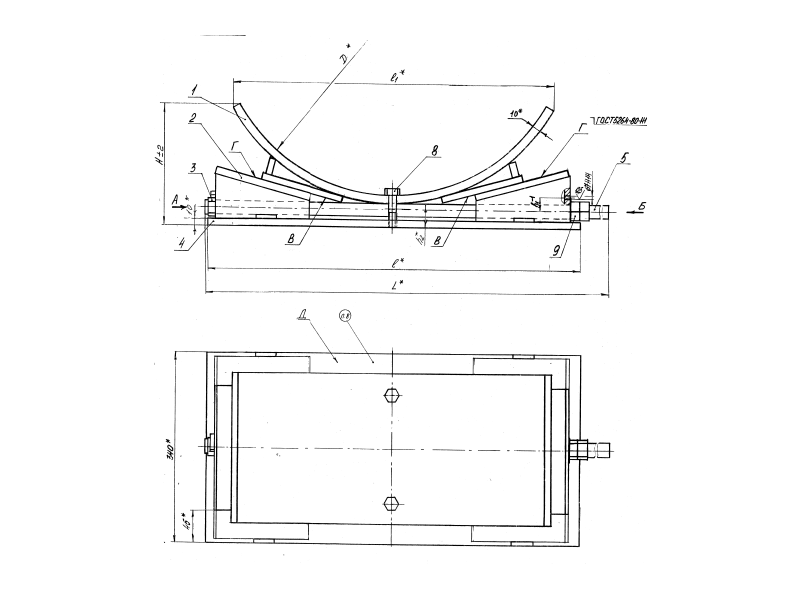

ООО "Изополимет Плюс" изготавливает регулируемые опоры трубопроводов. Изделия применяются в опорных узлах, где требуется выставление или корректировка положения трубопровода по высоте. В таблице приведены исполнения 9.106.2130.000-00 - 9.106.2130.000-06 для DN 200-1000 мм, включая размеры 8-40 дюймов. Наружный диаметр D указан 219-1020 мм, H - 120-313 мм, l - 360-960 мм, L - 460-940 мм. Масса составляет от 30,1 до 102,4 кг.

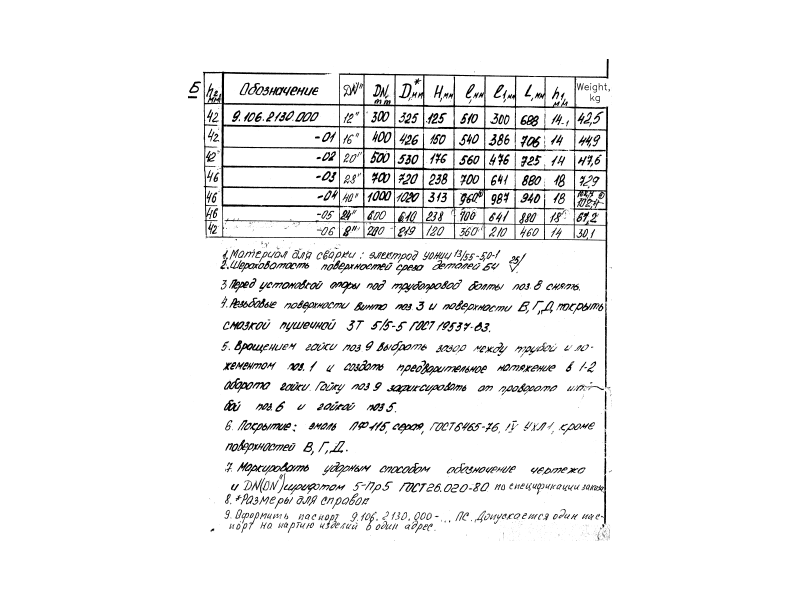

| Обозначение | DN" | DN, мм | D, мм | H, мм | l, мм | l1, мм | L, мм | h1, мм | h2, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 9.106.2130.000-00 | 12" | 300 | 325 | 125 | 510 | 300 | 688 | 14 | 42 | 42,5 |
| 9.106.2130.000-01 | 16" | 400 | 426 | 150 | 540 | 386 | 706 | 14 | 42 | 44,9 |
| 9.106.2130.000-02 | 20" | 500 | 530 | 176 | 560 | 476 | 725 | 14 | 42 | 47,6 |
| 9.106.2130.000-03 | 28" | 700 | 720 | 238 | 700 | 641 | 880 | 18 | 46 | 72,9 |
| 9.106.2130.000-04 | 40" | 1000 | 1020 | 313 | 960 | 987 | 940 | 18 | 46 | 102,4 |
| 9.106.2130.000-05 | 24" | 600 | 610 | 238 | 700 | 641 | 880 | 18 | 46 | 61,2 |
| 9.106.2130.000-06 | 8" | 200 | 219 | 120 | 360 | 210 | 460 | 14 | 42 | 30,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
