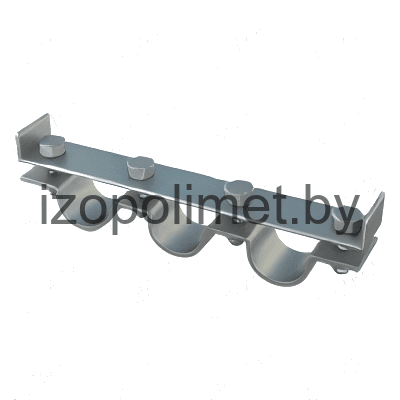

Подвески судовых трубопроводов РИДФ.301525.001. Тип 7
Описание изделия
ООО "Изополимет Плюс" изготавливает судовые подвески трубопроводов РИДФ.301525.001 ТУ типа 7. Изделия применяются в судовых трубопроводных системах и подбираются по размеру D, материалу и обозначению чертежа. Таблица содержит 36 исполнений. Наружный диаметр трубы указан для групп 10-36 мм, размер D составляет 15-40 мм. Масса изделий не более 0,09-0,62 кг.
| Обозначение подвески | Обозначение чертежа | Наружный диаметр трубы | D | Масса, кг, не более |
|---|---|---|---|---|
| 7-15х2-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021 | 10, 12 | 15 | 0,250 |
| 7-15х2-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025 | 10, 12 | 15 | 0,090 |
| 7-15х3-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-01 | 10, 12 | 15 | 0,310 |
| 7-15х3-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-01 | 10, 12 | 15 | 0,110 |
| 7-15х5-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-02 | 10, 12 | 15 | 0,420 |
| 7-15х5-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-02 | 10, 12 | 15 | 0,150 |
| 7-20х2-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-03 | 10, 14 | 20 | 0,260 |
| 7-20х2-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-03 | 10, 14 | 20 | 0,093 |
| 7-20х3-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-04 | 10, 14 | 20 | 0,321 |
| 7-20х3-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-04 | 10, 14 | 20 | 0,111 |
| 7-20х5-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-05 | 10, 14 | 20 | 0,430 |
| 7-20х5-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-05 | 10, 14 | 20 | 0,153 |
| 7-25х2-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-06 | 18, 22 | 25 | 0,370 |
| 7-25х2-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-06 | 18, 22 | 25 | 0,097 |
| 7-25х3-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-07 | 18, 22 | 25 | 0,330 |
| 7-25х3-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-07 | 18, 22 | 25 | 0,117 |
| 7-25х5-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-08 | 18, 22 | 25 | 0,440 |
| 7-25х5-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-08 | 18, 22 | 25 | 0,157 |
| 7-30х2-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-09 | 25 | 30 | 0,280 |
| 7-30х2-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-09 | 25 | 30 | 0,101 |
| 7-30х3-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-10 | 25 | 30 | 0,340 |
| 7-30х3-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-10 | 25 | 30 | 0,121 |
| 7-30х5-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-11 | 25 | 30 | 0,450 |
| 7-30х5-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-11 | 25 | 30 | 0,167 |
| 7-35х2-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-12 | 28, 32 | 35 | 0,370 |
| 7-35х2-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-12 | 28, 32 | 35 | 0,130 |
| 7-35х3-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-13 | 28, 32 | 35 | 0,430 |
| 7-35х3-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-13 | 28, 32 | 35 | 0,151 |
| 7-35х5-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-14 | 28, 32 | 35 | 0,540 |
| 7-35х5-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-14 | 28, 32 | 35 | 0,191 |
| 7-40х2-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-15 | 36 | 40 | 0,450 |
| 7-40х2-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-15 | 36 | 40 | 0,159 |
| 7-40х3-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-16 | 36 | 40 | 0,510 |
| 7-40х3-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-16 | 36 | 40 | 0,179 |
| 7-40х5-АМг РИДФ.301525.001 ТУ | РИДФ.301525.021-17 | 36 | 40 | 0,620 |
| 7-40х5-СТ РИДФ.301525.001 ТУ | РИДФ.301525.025-17 | 36 | 40 | 0,219 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция

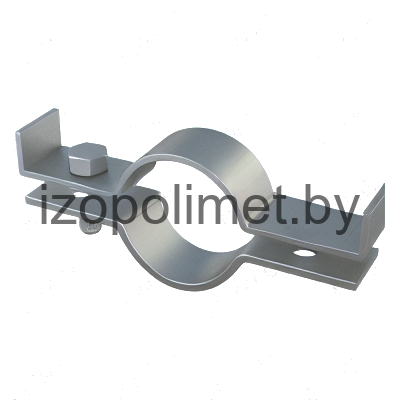

Тип 1
Подвески судовых трубопроводов РИДФ.301525.001. Тип 1

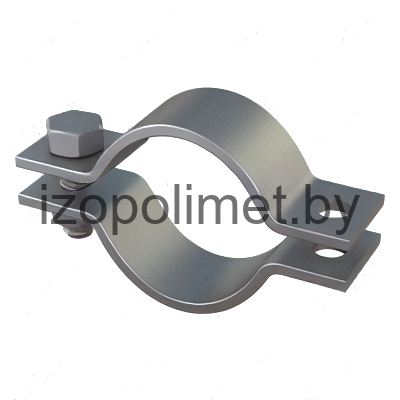

Тип 2
Подвески судовых трубопроводов РИДФ.301525.001. Тип 2

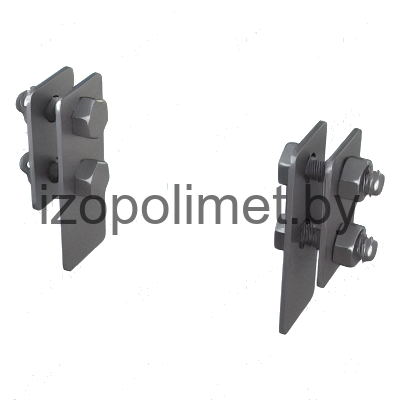

Тип 3
Подвески судовых трубопроводов РИДФ.301525.001. Тип 3

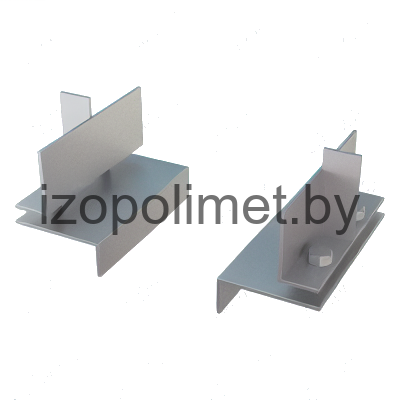

Тип 4
Подвески судовых трубопроводов РИДФ.301525.001. Тип 4

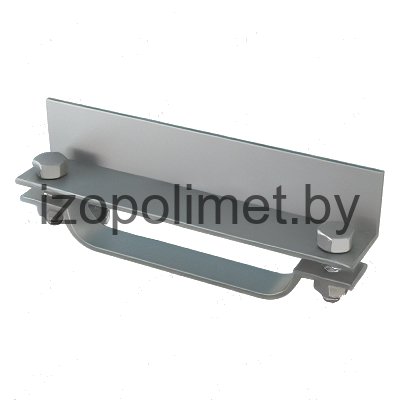

Тип 5
Подвески судовых трубопроводов РИДФ.301525.001. Тип 5

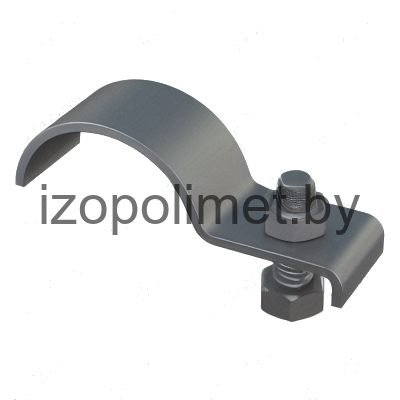

Тип 6
Подвески судовых трубопроводов РИДФ.301525.001. Тип 6

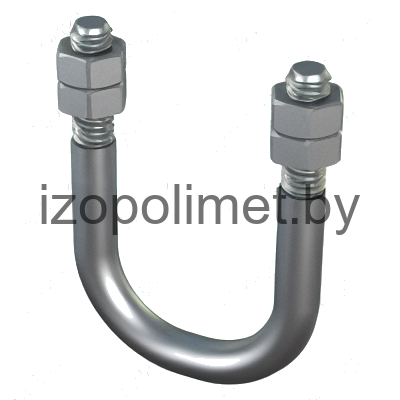

Тип 8
