Сальник для инженерных сетей по серии 3.903 КЛ-13 вып.0-1
Категория
Сальники для труб
Серия
Серия 3.903 КЛ-13 вып.0-1
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает сальники для инженерных сетей по серии 3.903 КЛ-13 выпуск 0-1. В спецификации на один сальник указана труба Д 159-1580 мм, толщиной 4,5-6,0 мм и длиной 450 мм. Кольца имеют наружный размер 226-1625 мм и внутренний 161-1525 мм. Масса корпуса составляет 9,4-142,6 кг, масса набивки - до 12,2 кг.

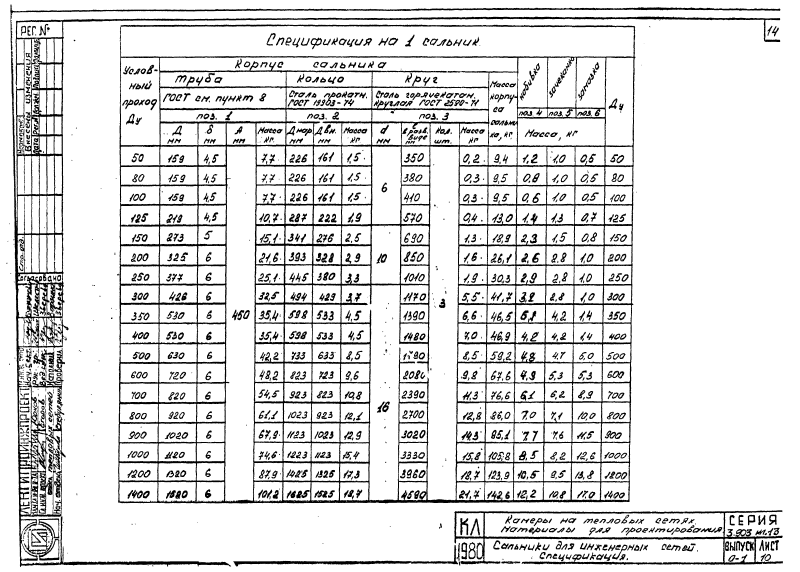

| Спецификация на 1 сальник | Набивка | Зачеканка | Замазка | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Труба | Кольцо | Круг | Масса корпуса сальника, кг | |||||||||||
| ГОСТ см. пункт 8 | Сталь прокатн. ГОСТ 19903-74 | Сталь горячекатан. Круглая ГОСТ 2590-71 | ||||||||||||
| поз. 1 | поз.2 | поз.3 | поз.4 | поз.5 | поз.6 | |||||||||
| Д, мм | Ϭ, мм | А, мм | Масса, кг | Д на р., мм | Д вн., мм | Масса, кг | d, мм | l в разв. виде, мм | Кол., шт. | Масса, кг | Масса, кг | |||
| 159 | 4,5 | 450 | 7,7 | 226 | 161 | 1,5 | 6 | 350,0 | 3 | 0,2 | 9,4 | 1,2 | 1,0 | 0,5 |
| 159 | 4,5 | 450 | 7,7 | 226 | 161 | 1,5 | 6 | 380,0 | 3 | 0,3 | 9,5 | 0,8 | 1,0 | 0,5 |
| 159 | 4,5 | 450 | 7,7 | 226 | 161 | 1,5 | 6 | 410,0 | 3 | 0,3 | 9,5 | 0,6 | 1,0 | 0,5 |
| 219 | 4,5 | 450 | 10,7 | 287 | 222 | 1,9 | 6 | 570,0 | 3 | 0,4 | 13,0 | 1,4 | 1,3 | 0,7 |
| 273 | 5,0 | 450 | 15,1 | 341 | 276 | 2,5 | 10 | 690,0 | 3 | 1,3 | 18,9 | 2,3 | 1,5 | 0,8 |
| 325 | 6,0 | 450 | 21,6 | 393 | 328 | 2,9 | 10 | 850,0 | 3 | 1,6 | 26,1 | 2,6 | 2,8 | 1,0 |
| 377 | 6,0 | 450 | 25,1 | 445 | 380 | 3,3 | 10 | 1010,0 | 3 | 1,9 | 30,3 | 2,9 | 2,8 | 1,0 |
| 426 | 6,0 | 450 | 32,5 | 494 | 429 | 3,7 | 16 | 1170,0 | 3 | 5,5 | 41,7 | 3,2 | 2,8 | 1,0 |
| 530 | 6,0 | 450 | 35,4 | 598 | 533 | 4,5 | 16 | 1390,0 | 3 | 6,6 | 46,5 | 5,2 | 4,2 | 1,4 |
| 530 | 6,0 | 450 | 35,4 | 598 | 533 | 4,5 | 16 | 1480,0 | 3 | 7,0 | 46,9 | 4,2 | 4,2 | 1,4 |
| 630 | 6,0 | 450 | 42,2 | 733 | 633 | 8,5 | 16 | 1590,0 | 3 | 8,5 | 59,2 | 4,8 | 4,7 | 5,0 |
| 720 | 6,0 | 450 | 48,2 | 823 | 723 | 9,6 | 16 | 2080,0 | 3 | 9,8 | 67,6 | 4,9 | 5,3 | 5,3 |
| 820 | 6,0 | 450 | 54,5 | 923 | 823 | 10,8 | 16 | 2390,0 | 3 | 11,3 | 76,6 | 6,1 | 6,2 | 8,9 |
| 920 | 6,0 | 450 | 61,1 | 1023 | 923 | 12,1 | 16 | 2700,0 | 3 | 12,8 | 86,0 | 7,0 | 7,1 | 10,0 |
| 1020 | 6,0 | 450 | 67,9 | 1123 | 1023 | 12,9 | 16 | 3020,0 | 3 | 14,3 | 95,1 | 7,7 | 7,6 | 11,5 |
| 1120 | 6,0 | 450 | 74,6 | 1223 | 1123 | 15,4 | 16 | 3330,0 | 3 | 15,8 | 105,8 | 8,5 | 8,2 | 12,6 |
| 1320 | 6,0 | 450 | 87,9 | 1425 | 1325 | 17,3 | 16 | 3960,0 | 3 | 18,7 | 123,9 | 10,5 | 9,6 | 13,8 |
| 1580 | 6,0 | 450 | 101,2 | 1625 | 1525 | 18,7 | 16 | 4590,0 | 3 | 21,7 | 142,6 | 12,2 | 10,8 | 17,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
