Соединительный элемент типа МС-1 по ТПР 901-09-11.84

Описание изделия

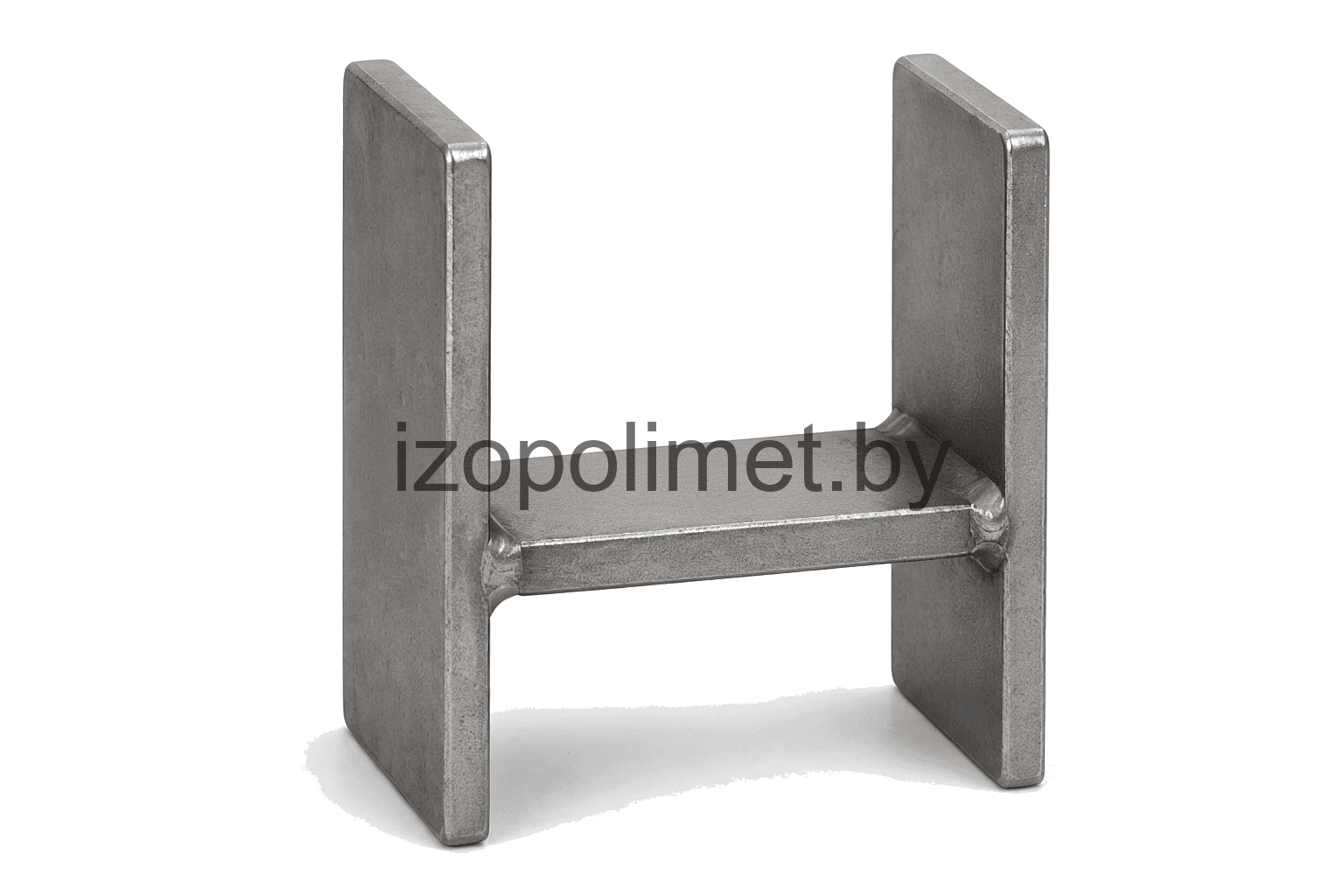

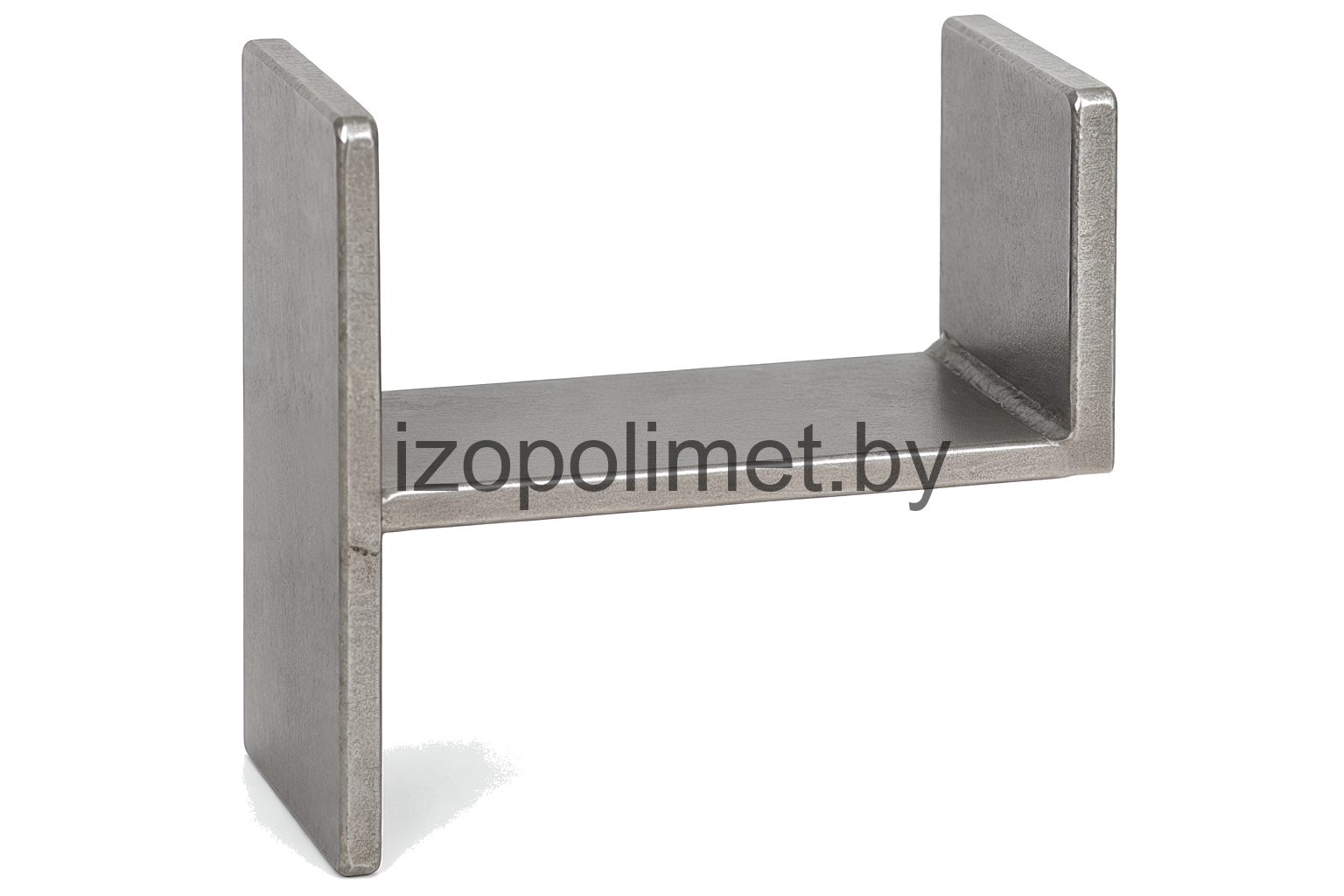

МС-1 — стальной H-образный соединительный элемент для горловины сборного железобетонного водопроводного колодца по ТПР 901-09-11.84; ООО «Изополимет Плюс» изготавливает деталь для применения в сейсмических районах 7–9 баллов (альбом VI.88 «Дополнительные мероприятия…»). По исходным данным изделие ставится по 4 шт в горловине между стеновыми кольцами диаметром 0,7 м (КС 7.3 или КС 7.9 по ГОСТ 8020). Габариты: высота H = 160 мм, ширина перемычки B = 90 мм, толщина детали 80 мм; для стыкуемых колец указана толщина 70 мм; масса 1,94 кг. Наружный диаметр компоновки в паспортной таблице — 840 мм, внутренний — 700 мм. Марки МС-2…МС-4 в той же системе ТПР монтируются в рабочей камере между кольцами КС диаметром 1,0; 1,5 и 2,0 м соответственно; МС-5…МС-8 — в стыке колец с плитами перекрытия ПП или днища ПН (общая логика ряда приведена в типовом описании серии МС).
