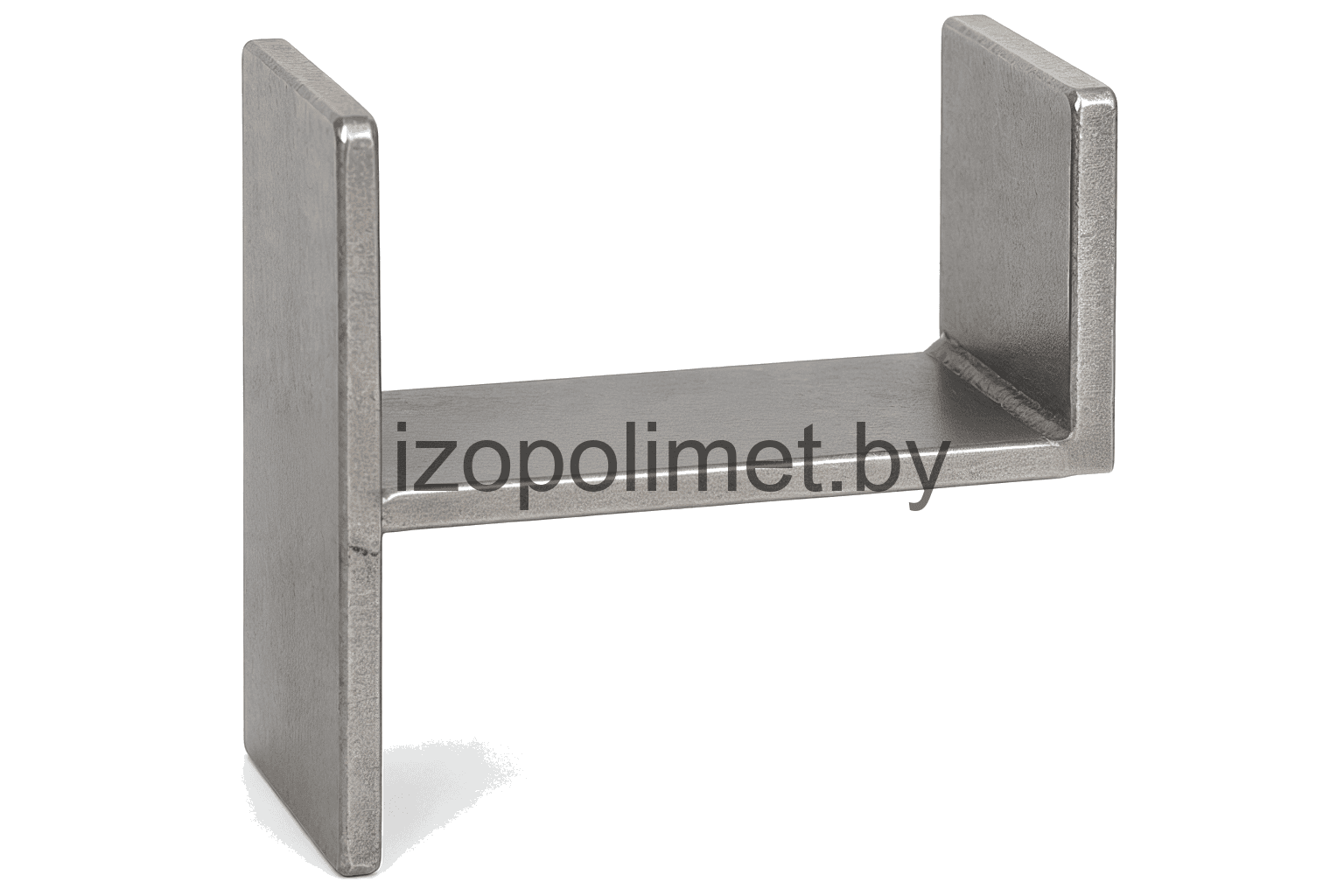

Соединительный элемент типа МС-5 по ТПР 901-09-11.84

Описание изделия

МС-5 отличается от МС-1 зоной установки: H-образный элемент ставится в стыке между кольцами КС диаметром 0,7 м и плитой перекрытия ПП (или плитой днища ПН — по типовой схеме серии МС). ООО «Изополимет Плюс» изготавливает деталь по ТПР 901-09-11.84 для сейсмичности 7–9 баллов (альбом VI.88). В исходном описании — 4 шт на горловину между кольцами КС 7.3 или КС 7.9 по ГОСТ 8020 и плитой перекрытия. Габариты: H = 160 мм, B = 90 мм, толщина 80 мм, толщина стыкуемых колец 70 мм; масса 1,56 кг; Dнар 840 мм и Dвн 700 мм — из таблицы характеристик. Назначение — связать верхний пояс колец с железобетонной плитой в типовом сейсмическом узле; детали армирования и анкеровки — по чертежам выбранного листа ТПР.
