Тяга пружинная 1А ИЕАШ.363431.007 (551-03.175 СБ)
Категория
Опоры трубопроводов
Серия
Судовые пружинные подвески ИЕАШ
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает пружинные тяги 1А ИЕАШ.363431.007 (551-03.175 СБ) для судовых пружинных подвесок ИЕАШ. Изделие применяется в подвесках судовых трубопроводов как тяговый элемент. В таблице приведены 60 исполнений 551-03.175-01 - 551-03.175-60. Размер D составляет 57-133 мм, b и d - 12-18 мм, d1 - 13-25 мм, S - 19-36 мм. Масса изделий указана от 2,00 до 18,20 кг.

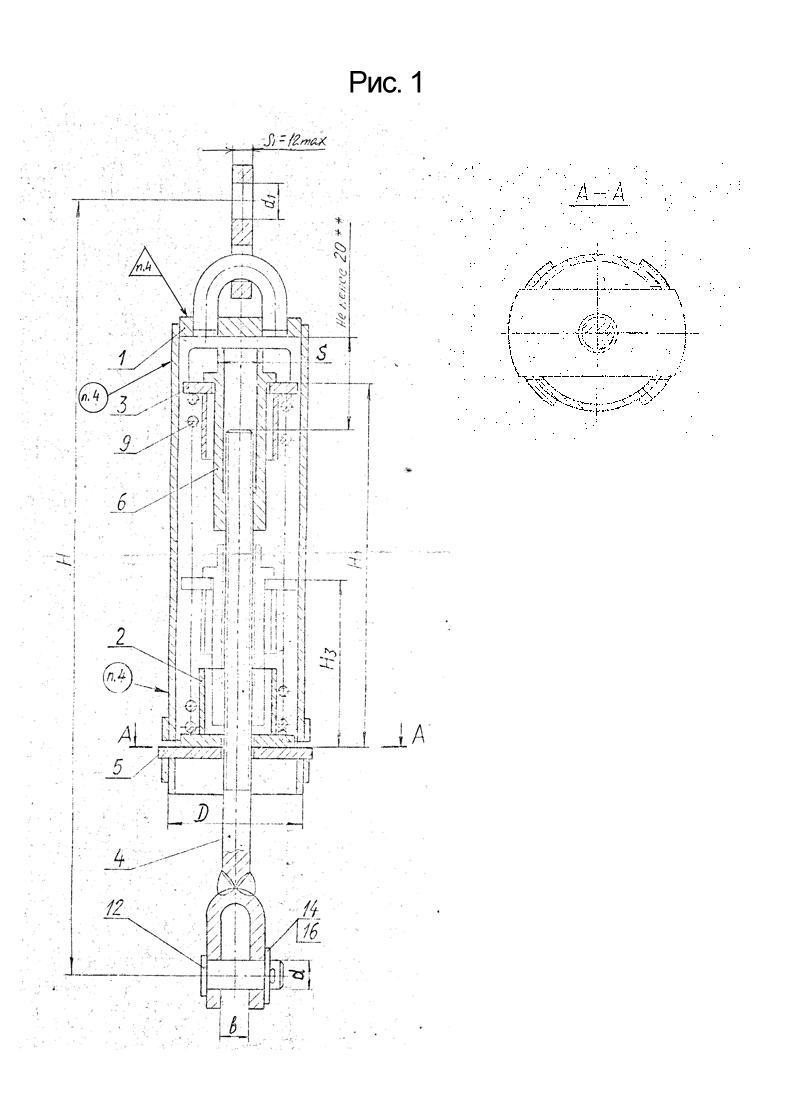

| Обозначение | Размеры | Масса, кг | ||||
|---|---|---|---|---|---|---|
| D | b | d | d₁ | S | ||
| 551-03.175-01 | 57 | 12 | 12 | 13 | 19 | 2,00 |
| 551-03.175-02 | 57 | 12 | 12 | 13 | 19 | 2,10 |
| 551-03.175-03 | 57 | 12 | 12 | 13 | 19 | 2,10 |
| 551-03.175-04 | 57 | 12 | 12 | 13 | 19 | 2,20 |
| 551-03.175-05 | 57 | 12 | 12 | 13 | 19 | 2,30 |
| 551-03.175-06 | 57 | 12 | 12 | 13 | 19 | 2,40 |
| 551-03.175-07 | 57 | 12 | 12 | 13 | 19 | 2,50 |
| 551-03.175-08 | 70 | 12 | 12 | 13 | 19 | 2,60 |
| 551-03.175-09 | 70 | 12 | 12 | 13 | 19 | 2,70 |
| 551-03.175-10 | 70 | 12 | 12 | 13 | 19 | 2,70 |
| 551-03.175-11 | 70 | 12 | 12 | 13 | 19 | 2,80 |
| 551-03.175-12 | 70 | 12 | 12 | 13 | 19 | 2,90 |
| 551-03.175-13 | 70 | 12 | 12 | 13 | 19 | 3,00 |
| 551-03.175-14 | 70 | 12 | 12 | 13 | 19 | 3,10 |
| 551-03.175-15 | 76 | 14 | 14 | 15 | 22 | 3,30 |
| 551-03.175-16 | 76 | 14 | 14 | 15 | 22 | 3,40 |
| 551-03.175-17 | 76 | 14 | 14 | 15 | 22 | 3,50 |
| 551-03.175-18 | 76 | 14 | 14 | 15 | 22 | 3,60 |
| 551-03.175-19 | 76 | 14 | 14 | 15 | 22 | 3,70 |
| 551-03.175-20 | 76 | 14 | 14 | 15 | 22 | 3,80 |
| 551-03.175-21 | 76 | 14 | 14 | 15 | 22 | 4,00 |
| 551-03.175-22 | 76 | 14 | 14 | 15 | 22 | 3,50 |
| 551-03.175-23 | 76 | 14 | 14 | 15 | 22 | 3,60 |
| 551-03.175-24 | 76 | 14 | 14 | 15 | 22 | 3,70 |
| 551-03.175-25 | 76 | 14 | 14 | 15 | 22 | 3,80 |
| 551-03.175-26 | 76 | 14 | 14 | 15 | 22 | 3,90 |
| 551-03.175-27 | 76 | 14 | 14 | 15 | 22 | 4,10 |
| 551-03.175-28 | 76 | 14 | 14 | 15 | 22 | 4,00 |
| 551-03.175-29 | 76 | 14 | 14 | 15 | 22 | 4,10 |
| 551-03.175-30 | 76 | 14 | 14 | 15 | 22 | 4,20 |
| 551-03.175-31 | 76 | 14 | 14 | 15 | 22 | 4,30 |
| 551-03.175-32 | 76 | 14 | 14 | 15 | 22 | 4,40 |
| 551-03.175-33 | 76 | 14 | 14 | 15 | 22 | 4,60 |
| 551-03.175-34 | 76 | 14 | 14 | 15 | 22 | 4,50 |
| 551-03.175-35 | 76 | 14 | 14 | 15 | 22 | 4,60 |
| 551-03.175-36 | 76 | 14 | 14 | 15 | 22 | 4,70 |
| 551-03.175-37 | 76 | 14 | 14 | 15 | 22 | 4,80 |
| 551-03.175-38 | 76 | 14 | 14 | 15 | 22 | 4,90 |
| 551-03.175-39 | 76 | 14 | 14 | 15 | 22 | 5,10 |
| 551-03.175-40 | 89 | 16 | 16 | 19 | 27 | 7,50 |
| 551-03.175-41 | 89 | 16 | 16 | 19 | 27 | 7,80 |
| 551-03.175-42 | 89 | 16 | 16 | 19 | 27 | 8,00 |
| 551-03.175-43 | 89 | 16 | 16 | 19 | 27 | 8,30 |
| 551-03.175-44 | 89 | 16 | 16 | 19 | 27 | 8,60 |
| 551-03.175-45 | 108 | 16 | 16 | 19 | 27 | 11,20 |
| 551-03.175-46 | 108 | 16 | 16 | 19 | 27 | 11,40 |
| 551-03.175-47 | 108 | 16 | 16 | 19 | 27 | 11,70 |
| 551-03.175-48 | 108 | 16 | 16 | 19 | 27 | 11,90 |
| 551-03.175-49 | 108 | 16 | 16 | 19 | 27 | 12,20 |
| 551-03.175-50 | 121 | 18 | 18 | 25 | 36 | 13,40 |
| 551-03.175-51 | 121 | 18 | 18 | 25 | 36 | 13,80 |
| 551-03.175-52 | 121 | 18 | 18 | 25 | 36 | 14,30 |
| 551-03.175-53 | 121 | 18 | 18 | 25 | 36 | 14,90 |
| 551-03.175-54 | 121 | 18 | 18 | 25 | 36 | 15,60 |
| 551-03.175-55 | 133 | 18 | 18 | 25 | 36 | 16,00 |
| 551-03.175-56 | 133 | 18 | 18 | 25 | 36 | 16,40 |
| 551-03.175-57 | 133 | 18 | 18 | 25 | 36 | 16,90 |
| 551-03.175-58 | 133 | 18 | 18 | 25 | 36 | 17,50 |
| 551-03.175-59 | 133 | 18 | 18 | 25 | 36 | 18,20 |
| 551-03.175-60 | 133 | – | – | 25 | 36 | 16,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
