Тяга пружинная 2А ИЕАШ.363431.009 (551-03.177 СБ)
Категория
Опоры трубопроводов
Серия
Судовые пружинные подвески ИЕАШ
Базовая стоимость
от 10 руб
Описание изделия

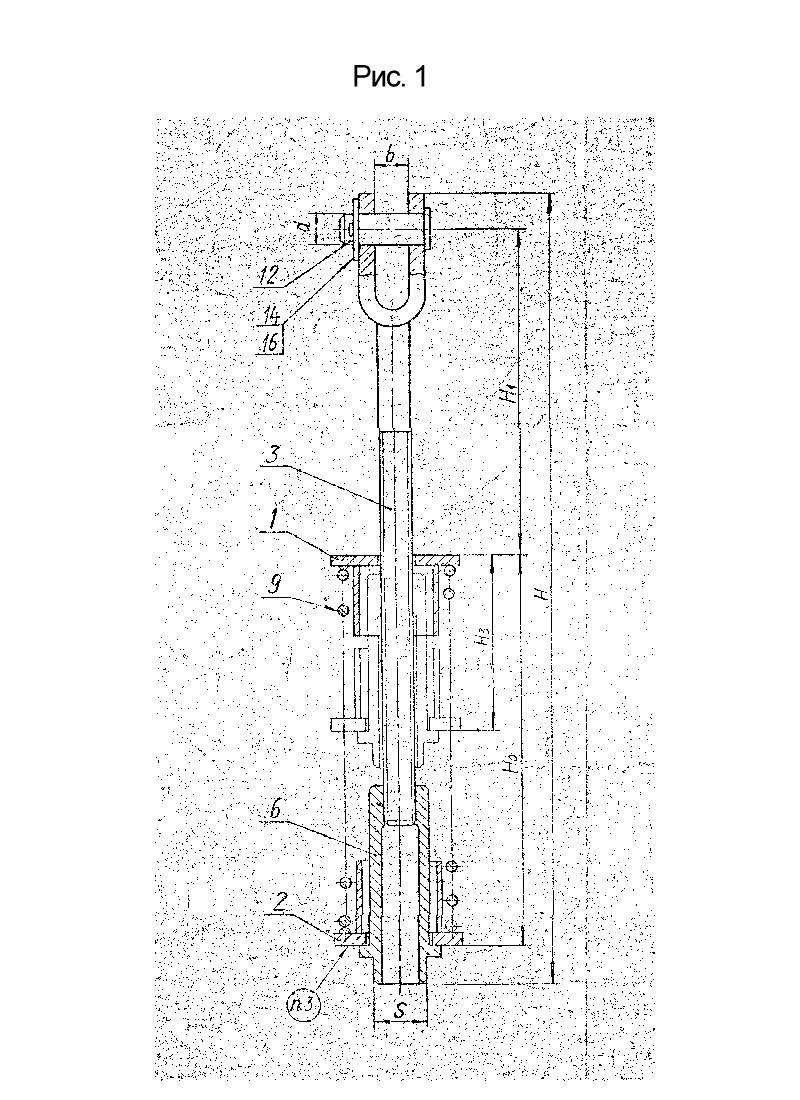

ООО "Изополимет Плюс" изготавливает пружинные тяги 2А ИЕАШ.363431.009 (551-03.177 СБ) для судовых пружинных подвесок ИЕАШ. Изделие применяется как тяговый элемент подвески с заданной номинальной высотой. В таблице приведены 47 исполнений. Номинальный размер H составляет 300-970 мм, предельное отклонение H - 115-690 мм, b и d - 12-18 мм, S - 19-36 мм. Масса изделий находится в диапазоне от 1,00 до 12,20 кг.
| Обозначение | Размеры | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Н | b | d | S | |||
| Номин | Пред. откл. | |||||
| 551-03.177-01 | 300 | 125 | 12 | 12 | 19 | 1,00 |
| 551-03.177-02 | 370 | 195 | 12 | 12 | 19 | 1,10 |
| 551-03.177-03 | 430 | 255 | 12 | 12 | 19 | 1,10 |
| 551-03.177-04 | 500 | 325 | 12 | 12 | 19 | 1,20 |
| 551-03.177-05 | 610 | 435 | 12 | 12 | 19 | 1,30 |
| 551-03.177-06 | 720 | 545 | 12 | 12 | 19 | 1,40 |
| 551-03.177-07 | 300 | 115 | 12 | 12 | 19 | 1,40 |
| 551-03.177-08 | 370 | 185 | 12 | 12 | 19 | 1,40 |
| 551-03.177-09 | 430 | 245 | 12 | 12 | 19 | 1,50 |
| 551-03.177-10 | 500 | 315 | 12 | 12 | 19 | 1,50 |
| 551-03.177-11 | 610 | 425 | 12 | 12 | 19 | 1,60 |
| 551-03.177-12 | 720 | 535 | 12 | 12 | 19 | 1,70 |
| 551-03.177-13 | 385 | 185 | 14 | 14 | 22 | 1,80 |
| 551-03.177-14 | 445 | 245 | 14 | 14 | 22 | 1,90 |
| 551-03.177-15 | 515 | 315 | 14 | 14 | 22 | 2,00 |
| 551-03.177-16 | 625 | 425 | 14 | 14 | 22 | 2,10 |
| 551-03.177-17 | 735 | 535 | 14 | 14 | 22 | 2,20 |
| 551-03.177-18 | 385 | 180 | 14 | 14 | 22 | 1,90 |
| 551-03.177-19 | 445 | 240 | 14 | 14 | 22 | 2,00 |
| 551-03.177-20 | 515 | 310 | 14 | 14 | 22 | 2,10 |
| 551-03.177-21 | 625 | 420 | 14 | 14 | 22 | 2,20 |
| 551-03.177-22 | 735 | 530 | 14 | 14 | 22 | 2,40 |
| 551-03.177-23 | 385 | 160 | 14 | 14 | 22 | 2,40 |
| 551-03.177-24 | 445 | 220 | 14 | 14 | 22 | 2,40 |
| 551-03.177-25 | 515 | 290 | 14 | 14 | 22 | 2,50 |
| 551-03.177-26 | 625 | 400 | 14 | 14 | 22 | 2,60 |
| 551-03.177-27 | 735 | 510 | 14 | 14 | 22 | 2,80 |
| 551-03.177-28 | 445 | 205 | 14 | 14 | 22 | 2,70 |
| 551-03.177-29 | 515 | 275 | 14 | 14 | 22 | 2,80 |
| 551-03.177-30 | 625 | 385 | 14 | 14 | 22 | 3,00 |
| 551-03.177-31 | 735 | 495 | 14 | 14 | 22 | 3,10 |
| 551-03.177-32 | 510 | 240 | 16 | 16 | 27 | 4,70 |
| 551-03.177-33 | 650 | 380 | 16 | 16 | 27 | 5,00 |
| 551-03.177-34 | 780 | 510 | 16 | 16 | 27 | 5,20 |
| 551-03.177-35 | 900 | 630 | 16 | 16 | 27 | 5,50 |
| 551-03.177-36 | 510 | 220 | 16 | 16 | 27 | 7,30 |
| 551-03.177-37 | 650 | 360 | 16 | 16 | 27 | 7,60 |
| 551-03.177-38 | 780 | 490 | 16 | 16 | 27 | 7,80 |
| 551-03.177-39 | 900 | 610 | 16 | 16 | 27 | 8,10 |
| 551-03.177-40 | 550 | 270 | 18 | 18 | 36 | 8,90 |
| 551-03.177-41 | 670 | 390 | 18 | 18 | 36 | 9,40 |
| 551-03.177-42 | 800 | 520 | 18 | 18 | 36 | 9,80 |
| 551-03.177-43 | 970 | 690 | 18 | 18 | 36 | 10,40 |
| 551-03.177-44 | 550 | 260 | 18 | 18 | 36 | 10,70 |
| 551-03.177-45 | 670 | 380 | 18 | 18 | 36 | 11,10 |
| 551-03.177-46 | 800 | 510 | 18 | 18 | 36 | 11,60 |
| 551-03.177-47 | 970 | 680 | 18 | 18 | 36 | 12,20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
