Траверсы для крепления трубопроводов трехрядные А14Б 588.000
Описание изделия

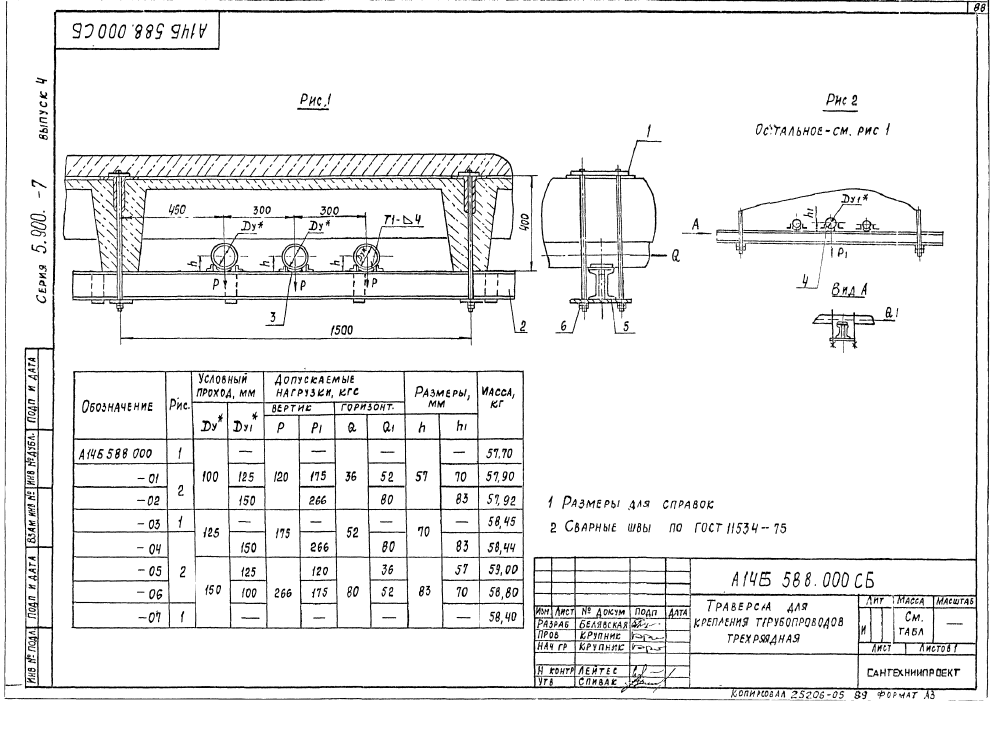

ООО "Изополимет Плюс" изготавливает траверсы для крепления трубопроводов трехрядные А14Б 588.000 серии 5.900-7. Изделие применяется в опорных конструкциях стальных трубопроводов. В таблице указаны 8 исполнений по рисункам 1 и 2 для Ду 100-150 мм и Ду1 100-150 мм. Вертикальные нагрузки P и P1 составляют 120-266 кгс, горизонтальные Q и Q1 - 36-80 кгс. Масса траверс - 57,7-59,0 кг.
| Обозначение | Рис. | Условный проход, мм | Допускаемые нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | |||||||
| Ду | Ду₁ | Р | Р₁ | Q | Q₁ | |||
| А14Б 588.000 | 1 | 100 | -- | 120 | -- | 36 | -- | 57,70 |
| А14Б 588.000-01 | 2 | 100 | 125 | 120 | 175 | 36 | 52 | 57,90 |
| А14Б 588.000-02 | 2 | 100 | 150 | 120 | 266 | 36 | 80 | 57,92 |
| А14Б 588.000-03 | 1 | 125 | -- | 175 | -- | 52 | -- | 58,45 |
| А14Б 588.000-04 | 2 | 125 | 150 | 175 | 266 | 52 | 80 | 58,44 |
| А14Б 588.000-05 | 2 | 150 | 125 | 266 | 120 | 80 | 36 | 59,00 |
| А14Б 588.000-06 | 2 | 150 | 100 | 266 | 175 | 80 | 52 | 58,80 |
| А14Б 588.000-07 | 1 | 150 | -- | 266 | -- | 80 | -- | 58,40 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
