Траверсы для крепления трубопроводов четырехрядные А14Б 589.000
Описание изделия

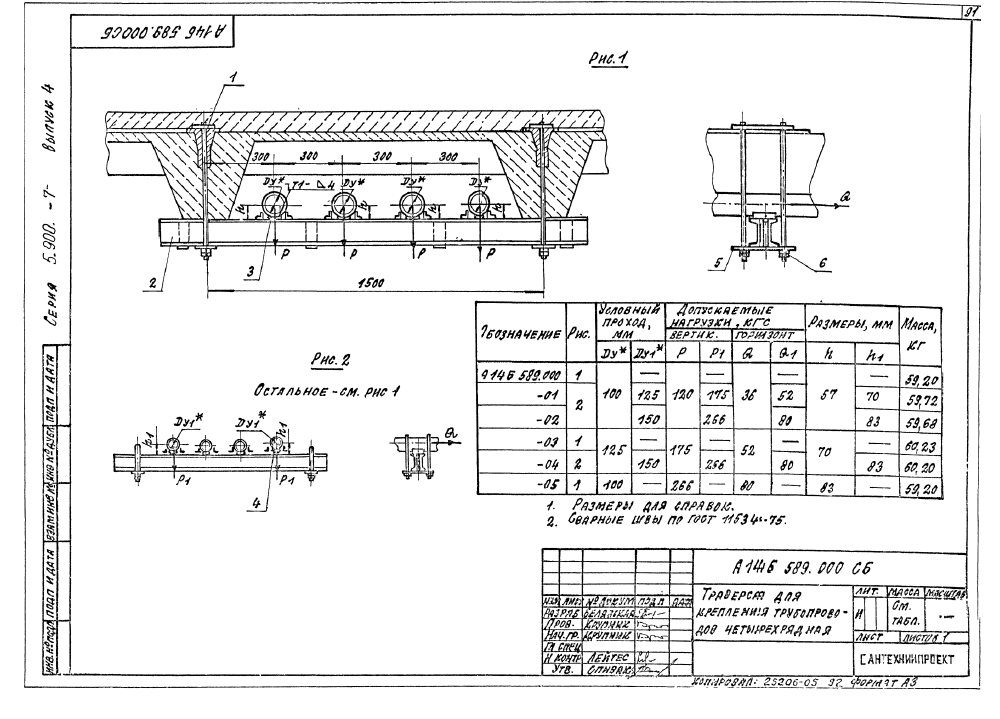

ООО "Изополимет Плюс" изготавливает траверсы для крепления трубопроводов четырехрядные А14Б 589.000 серии 5.900-7. Изделие применяется в средствах крепления стальных трубопроводов. В таблице приведены 6 исполнений по рисункам 1 и 2 для Ду 100-125 мм и Ду1 125-150 мм. Вертикальные нагрузки P и P1 находятся в пределах 120-266 и 175-266 кгс, горизонтальные Q и Q1 - 36-80 и 52-80 кгс. Масса - 59,2-60,23 кг.
| Обозначение | Рис. | Условный проход, мм | Допускаемые нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | |||||||
| Ду | Ду₁ | Р | Р₁ | Q | Q₁ | |||
| А14Б 589.000 | 1 | 100 | -- | 120 | -- | 36 | -- | 59,20 |
| А14Б 589.000-01 | 2 | 100 | 125 | 120 | 175 | 36 | 52 | 59,72 |
| А14Б 589.000-02 | 2 | 100 | 150 | 120 | 266 | 36 | 80 | 59,68 |
| А14Б 589.000-03 | 1 | 125 | -- | 175 | -- | 52 | -- | 60,23 |
| А14Б 589.000-04 | 2 | 125 | 150 | 175 | 266 | 52 | 80 | 60,20 |
| А14Б 589.000-05 | 1 | 100 | -- | 266 | -- | 80 | -- | 59,20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
