Подвески типа ПГ и ПМ

Name: Подвески ПГ и ПМ
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

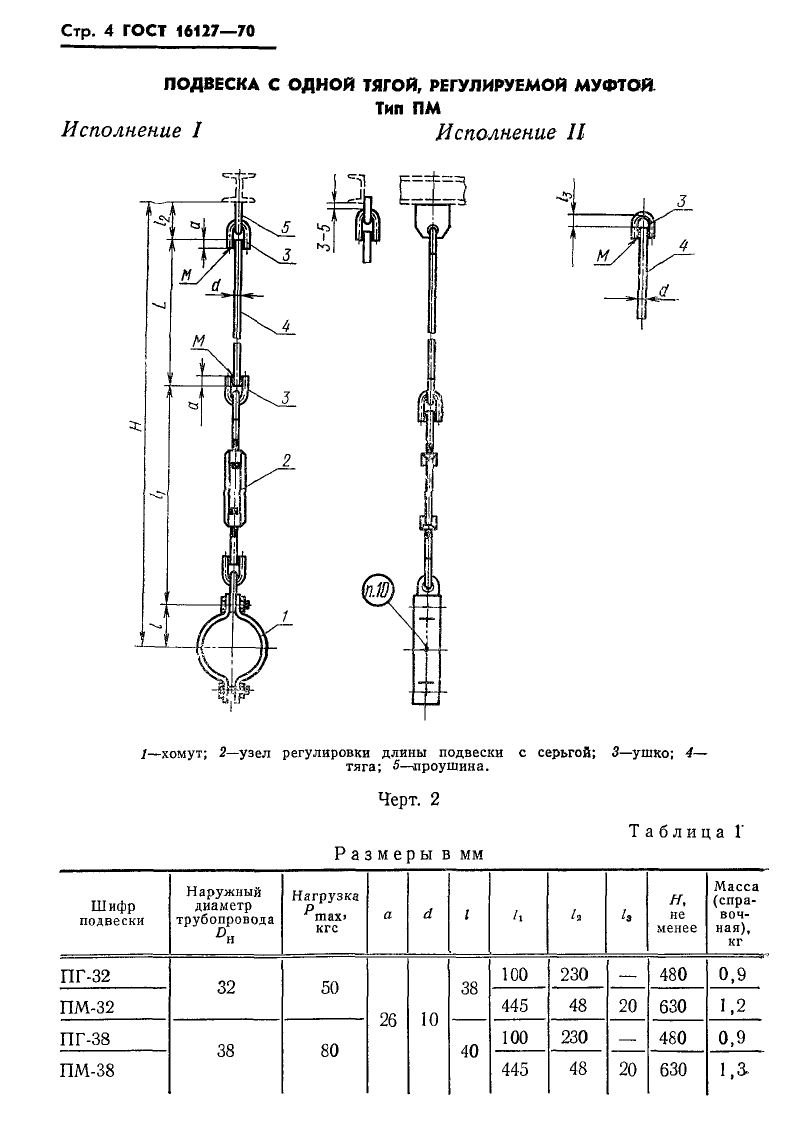

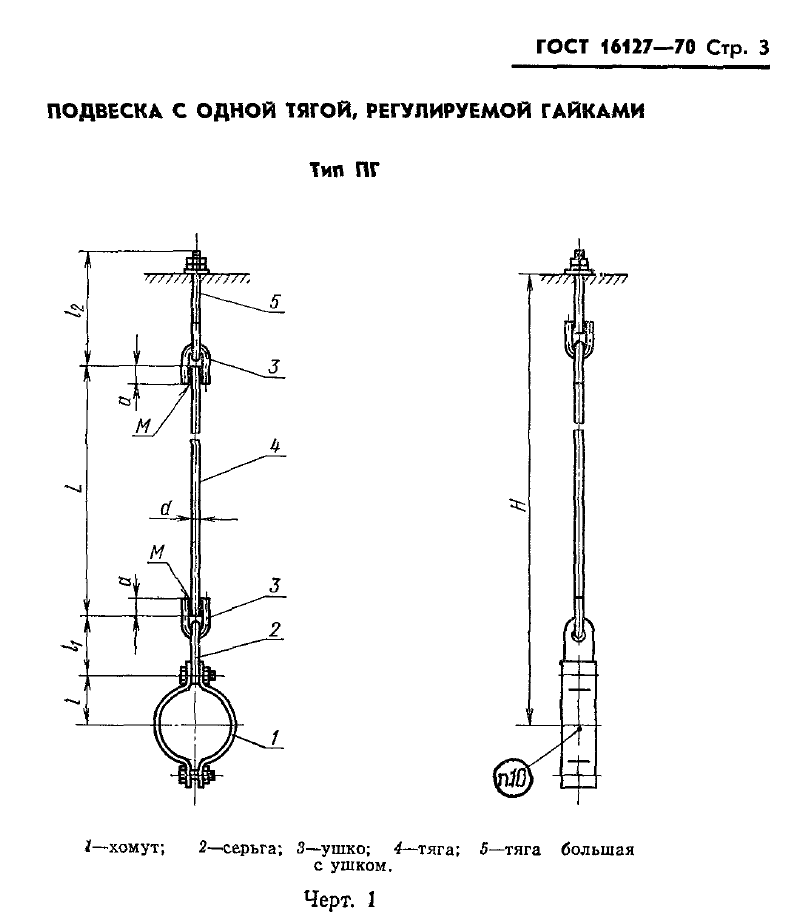

ГОСТ 16127-70: Подвески трубопровода

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает подвески ПГ и ПМ для горизонтальных трубопроводов по ГОСТ 16127-70. Изделия относятся к подвескам трубопроводов и применяются для крепления горизонтальных участков с подбором по диаметру и расчетной нагрузке. В таблице приведены шифры для Ду 32-530. Нагрузка Pmax указана от 50 до 5500 кгс, размер d - 10-30 мм, l - 38-320 мм, I1 - 100-890 мм. Минимальная высота H достигает 1400 мм, масса подвесок составляет от 0,90 до 38,10 кг.

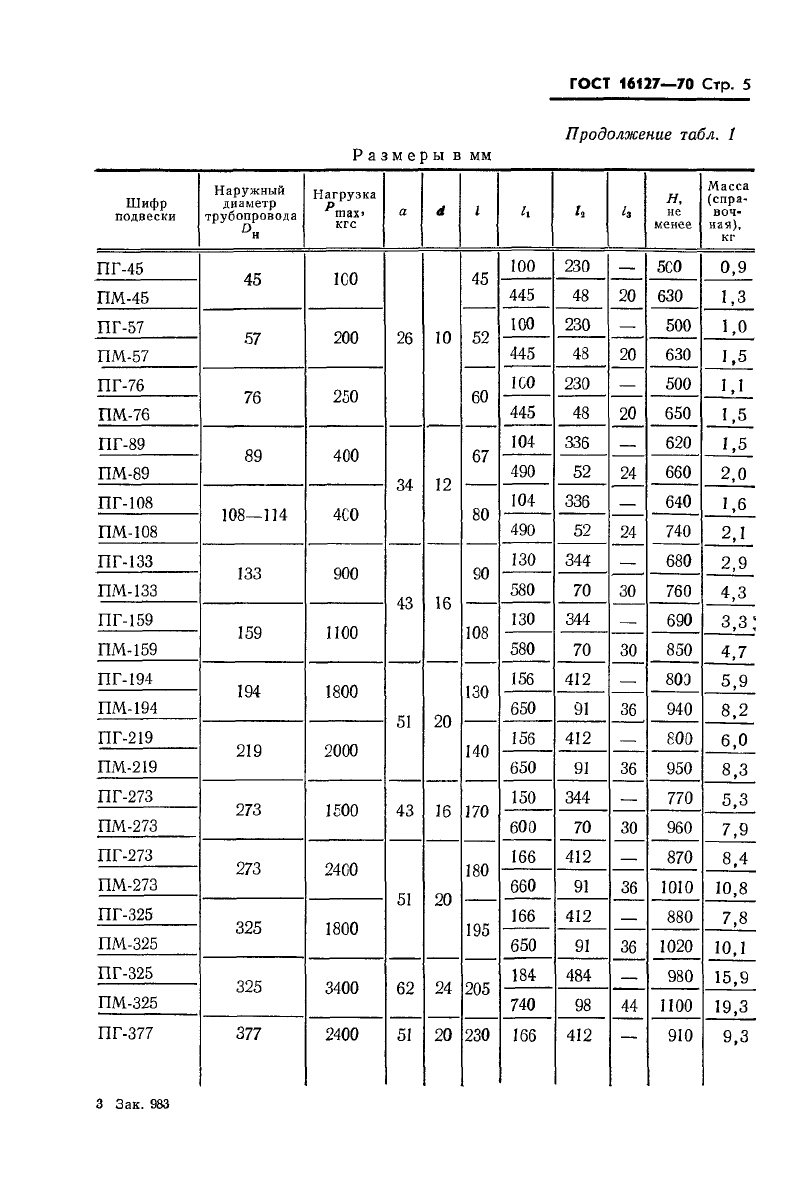

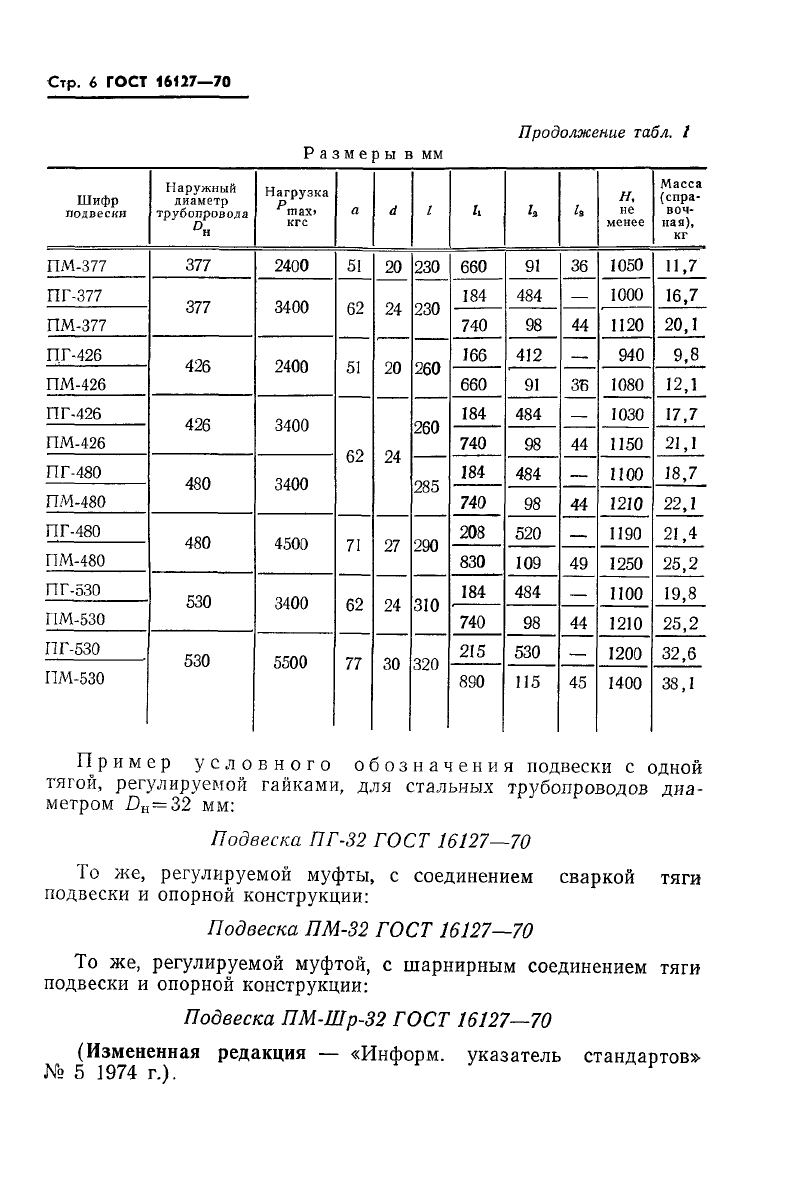

Шифр подвески трубопровода	Наружный диаметр трубопровода Ду	Нагрузка Рmax	a	d	l	I1	l2	l3	H, не менее	Масса, кг
ПГ - 32	32	50	26	10	38	100	230	—	480	0,90
ПМ - 32	32	50	26	10	38	445	48	20	630	1,20
ПГ - 38	38	80	26	10	50	100	230	—	480	0,90
ПМ - 38	38	80	26	10	50	445	48	20	630	1,30
ПГ - 45	45	100	26	10	45	100	230	—	500	0,90
ПМ - 45	45	100	26	10	45	445	48	20	630	1,30
ПГ - 57	57	200	26	10	52	100	230	—	500	1,00
ПМ - 57	57	200	26	10	52	445	48	20	630	1,50
ПГ - 76	76	250	26	10	60	100	230	—	500	1,10
ПМ - 76	76	250	26	10	60	445	48	20	650	1,50
ПГ - 89	89	400	34	12	67	104	336	—	620	1,50
ПМ - 89	89	400	34	12	67	490	52	24	660	2,00
ПГ - 108	108-114	400	34	12	80	104	336	—	640	1,60
ПМ - 108	108-114	400	34	12	80	490	52	24	740	2,10
ПГ - 133	133	900	43	16	90	130	344	—	680	2,90
ПМ - 133	133	900	43	16	90	580	70	30	760	4,30
ПГ - 159	159	1 100	43	16	108	130	344	—	690	3,30
ПМ - 159	159	1 100	43	16	108	580	70	30	850	4,70
ПГ - 194	194	1 800	51	20	130	156	412	—	800	5,90
ПМ - 194	194	1 800	51	20	130	650	91	36	940	8,20
ПГ - 219	219	2 000	51	20	140	156	412	—	800	6,00
ПМ - 219	219	2 000	51	20	140	650	91	36	950	8,30
ПГ - 273	273	1 500	43	16	170	150	344	—	770	5,30
ПМ - 273	273	1 500	43	16	170	600	70	30	960	7,90
ПГ - 273	273	2 400	51	20	180	166	412	—	870	8,40
ПМ - 273	273	2 400	51	20	180	660	91	36	1010	10,80
ПГ - 325	325	1 800	51	20	195	166	412	—	880	7,80
ПМ - 325	325	1 800	51	20	195	650	91	36	1 020	10,10
ПГ - 325	325	3 400	62	24	205	184	484	—	980	15,90
ПМ - 325	325	3 400	62	24	205	740	98	44	1 100	19,30
ПГ - 377	377	2 400	51	20	230	166	412	—	910	9,30
ПМ - 377	377	2 400	51	20	230	660	91	36	1 050	11,70
ПГ - 377	377	3 400	62	24	230	184	484	—	1 000	16,70
ПМ - 377	426	3 400	62	24	230	740	98	44	1 120	20,10
ПГ - 426	426	2 400	51	20	260	166	412	—	940	9,80
ПМ - 426	426	2 400	51	20	260	660	91	36	1 080	12,10
ПГ - 426	426	3 400	62	24	260	184	484	—	1 030	17,70
ПМ - 426	426	3 400	62	24	260	740	98	44	1 150	21,10
ПГ - 480	480	3 400	62	24	285	184	484	—	1 100	18,70
ПМ - 480	480	3 400	62	24	285	740	98	44	1 210	22,10
ПГ - 480	480	4 500	71	27	290	208	520	—	1 190	21,40
ПМ - 480	480	4 500	71	27	290	830	109	49	1 250	25,20
ПГ - 530	530	3 400	62	24	310	184	484	—	1 100	19,80
ПМ - 530	530	3 400	62	24	310	740	98	44	1 210	25,20
ПГ - 530	530	5 500	77	30	320	215	530	—	1 200	32,60
ПМ - 530	530	5 500	77	30	320	890	115	45	1 400	38,10
