Подвески типа ПГ2у и ПМ2у
Категория
Опоры трубопроводов
Серия
ГОСТ 16127-70: Подвески трубопровода
Базовая стоимость
от 10 руб
Описание изделия

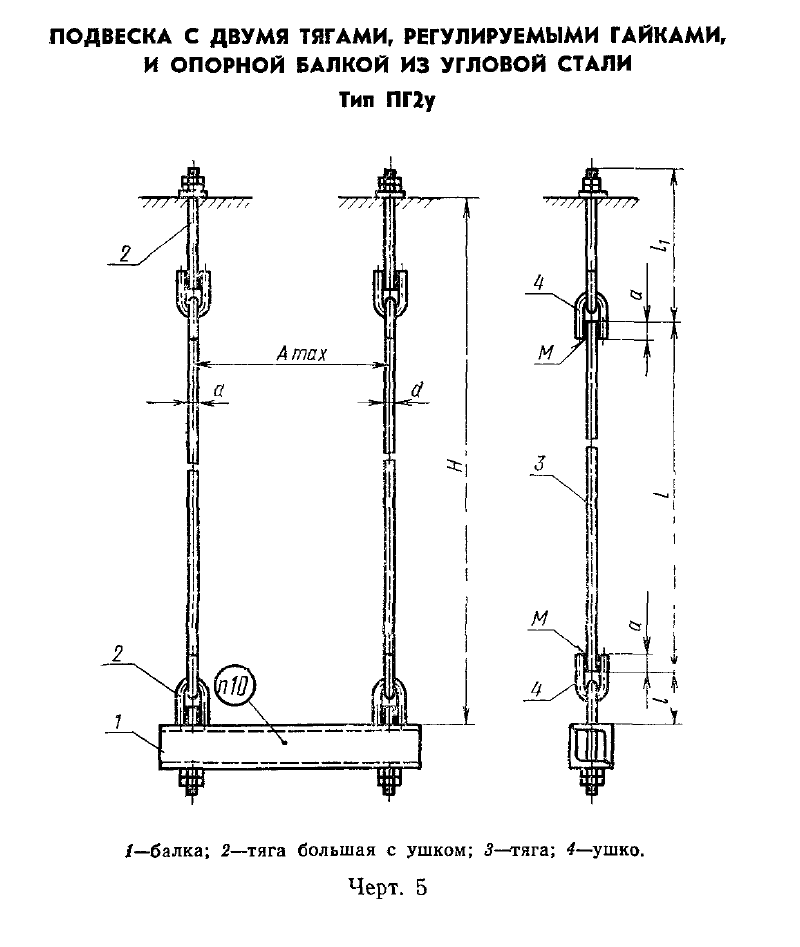

ООО "Изополимет Плюс" изготавливает подвески ПГ2у и ПМ2у для горизонтальных трубопроводов по ГОСТ 16127-70. Изделия применяются в узлах подвески трубопроводов, где требуется исполнение с увеличенными размерами и расчетной нагрузкой. Таблица содержит шифры для Ду 108-530. Нагрузка Pmax указана от 400 до 6000 кгс, Amax - 250-700 мм, H не менее 530-1050 мм. Размер d составляет 10-24 мм, масса подвесок - от 2,70 до 35,40 кг.

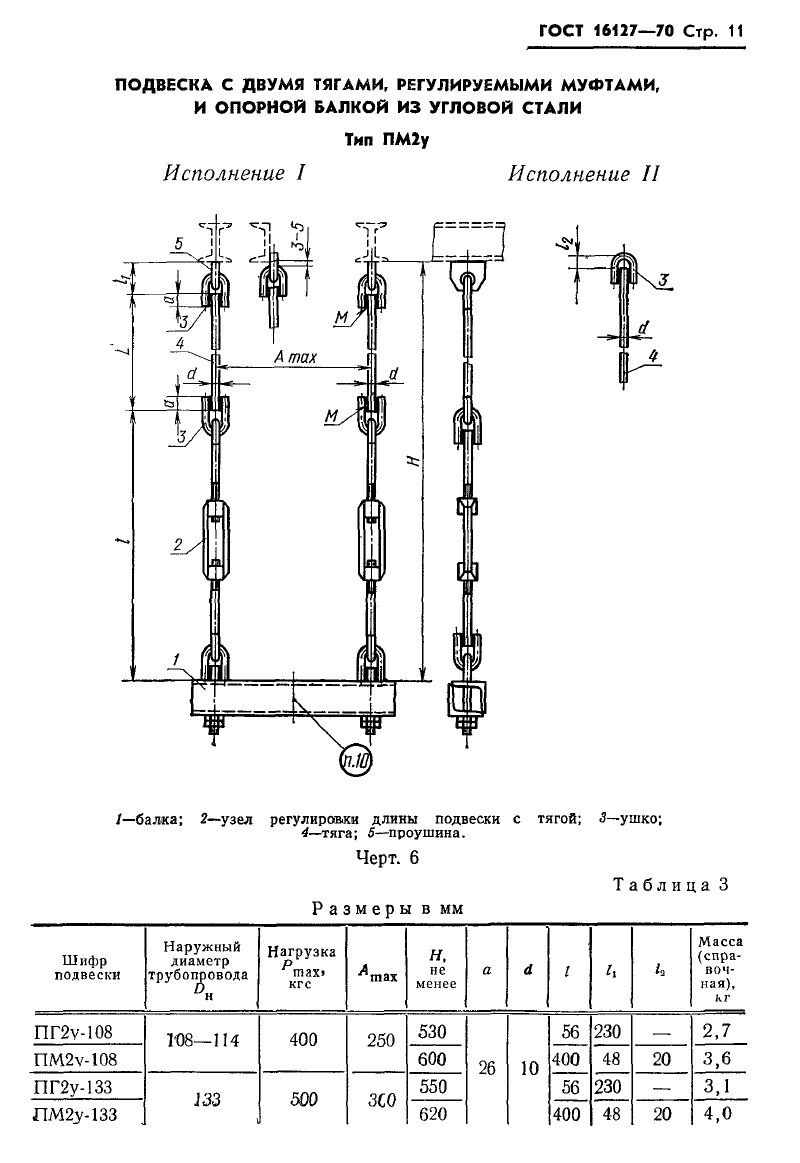

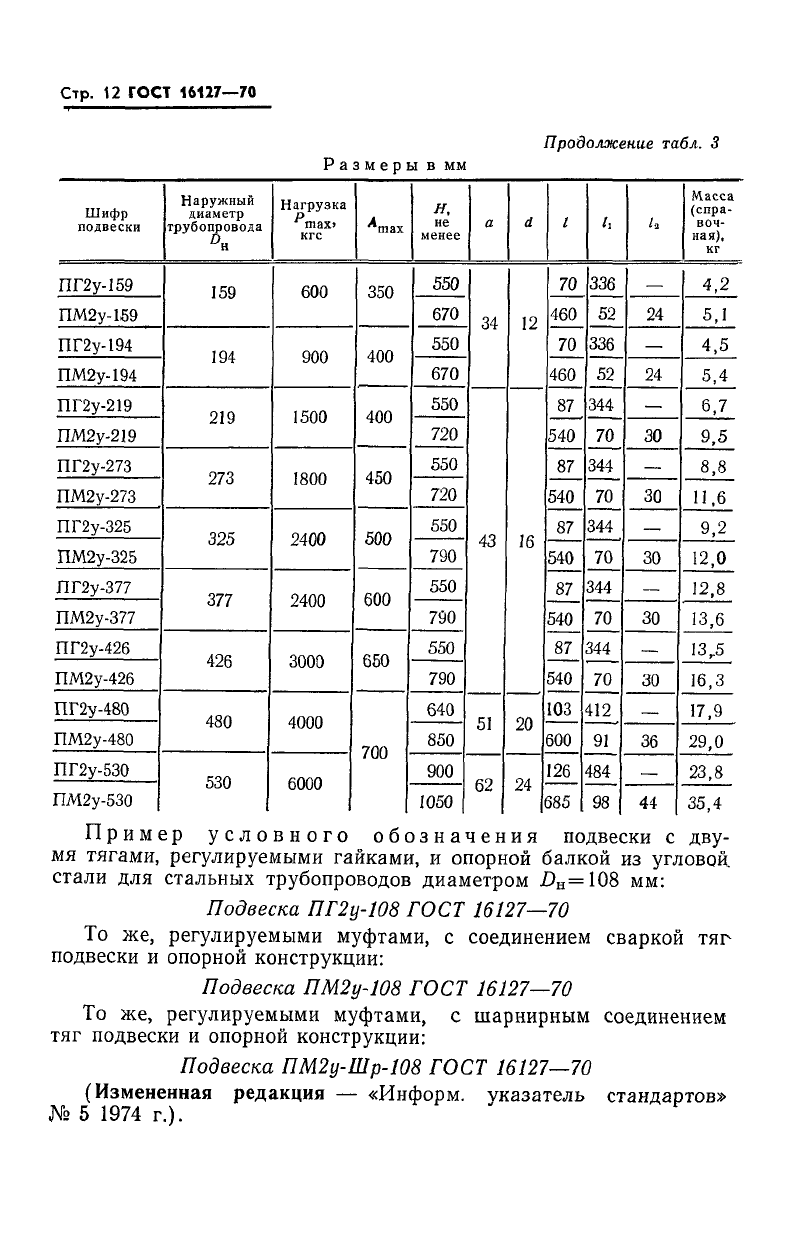

| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ПГ2у-108 | 108-114 | 400 | 250 | 530 | 26 | 10 | 56 | 230 | — | 2,70 |
| ПМ2у-108 | 108-114 | 400 | 250 | 600 | 26 | 10 | 400 | 48 | 20 | 3,60 |
| ПГ2у-133 | 133 | 500 | 500 | 550 | 26 | 10 | 56 | 230 | — | 3,10 |
| ПМ2у-133 | 133 | 500 | 500 | 620 | 26 | 10 | 400 | 48 | 20 | 4,00 |
| ПГ2у-159 | 159 | 600 | 350 | 550 | 34 | 12 | 70 | 336 | — | 4,20 |
| ПМ2у-159 | 159 | 600 | 350 | 670 | 34 | 12 | 160 | 52 | 24 | 5,10 |
| ПГ2у-194 | 194 | 900 | 400 | 550 | 34 | 12 | 70 | 336 | — | 4,50 |
| ПМ2у-194 | 194 | 900 | 400 | 670 | 34 | 12 | 460 | 52 | 24 | 5,40 |
| ПГ2у-219 | 219 | 1 500 | 400 | 550 | 43 | 16 | 87 | 344 | — | 6,70 |
| ПМ2у-219 | 219 | 1 500 | 400 | 720 | 43 | 16 | 540 | 70 | 30 | 9,50 |
| ПГ2у-273 | 273 | 1 800 | 450 | 550 | 43 | 16 | 87 | 344 | — | 8,80 |
| ПМ2у-273 | 273 | 1 800 | 450 | 720 | 43 | 16 | 510 | 70 | 30 | 11,60 |
| ПГ2у-32б | 325 | 2 400 | 500 | 550 | 43 | 16 | 87 | 344 | — | 9,20 |
| ПМ2у325 | 325 | 2 400 | 500 | 790 | 43 | 16 | 540 | 70 | 30 | 12,00 |
| ЛГ2у-377 | 377 | 2 400 | 600 | 550 | 43 | 16 | 87 | 344 | — | 12,80 |
| ПМ2у-377 | 377 | 2 400 | 600 | 790 | 43 | 16 | 540 | 70 | 30 | 13,60 |
| ПГ2у-426 | 426 | 3 000 | 650 | 550 | 43 | 16 | 87 | 344 | — | 13,50 |
| ПМ2у-426 | 426 | 3 000 | 650 | 790 | 43 | 16 | 540 | 70 | 30 | 16,30 |
| ПГ2у-480 | 480 | 4 000 | 700 | 640 | 51 | 20 | 103 | 412 | — | 17,90 |
| ПМ2у-480 | 480 | 4 000 | 700 | 850 | 51 | 20 | 600 | 91 | 36 | 29,00 |
| ПГ2у-530 | 530 | 6 000 | 700 | 900 | 62 | 24 | 126 | 484 | — | 23,80 |
| ПM2у-530 | 530 | 6 000 | 700 | 1050 | 62 | 24 | 585 | 98 | 44 | 35,40 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
