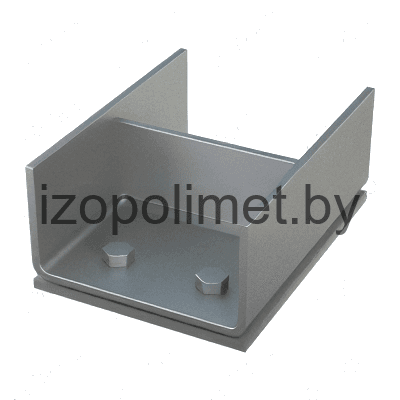

Плита опорная с диэлектрической прокладкой Т43

Name: Т43
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 4.903-10: Изделия и детали трубопроводов для тепловых сетей

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

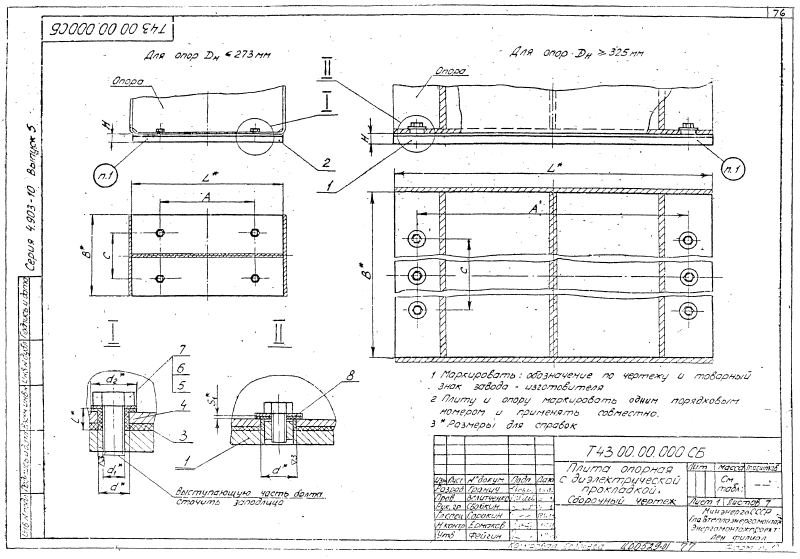

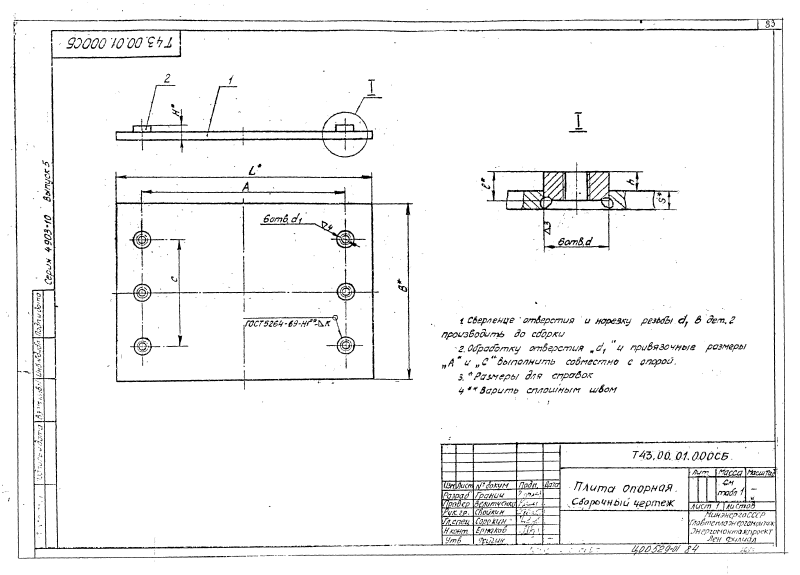

ООО "Изополимет Плюс" изготавливает опорные плиты с диэлектрической прокладкой Т43 серии 4.903-10, выпуск 5. Изделие применяется как элемент опорного узла трубопроводов тепловых сетей, когда требуется диэлектрическое разделение. В таблице приведены исполнения Т.43.01-Т.43.49 для наружных диаметров dн от 32 до 1420 мм. Высота указана 16 мм для меньших и средних диаметров и 30 мм для крупных типоразмеров. Масса составляет от 0,44 до 38,41 кг.

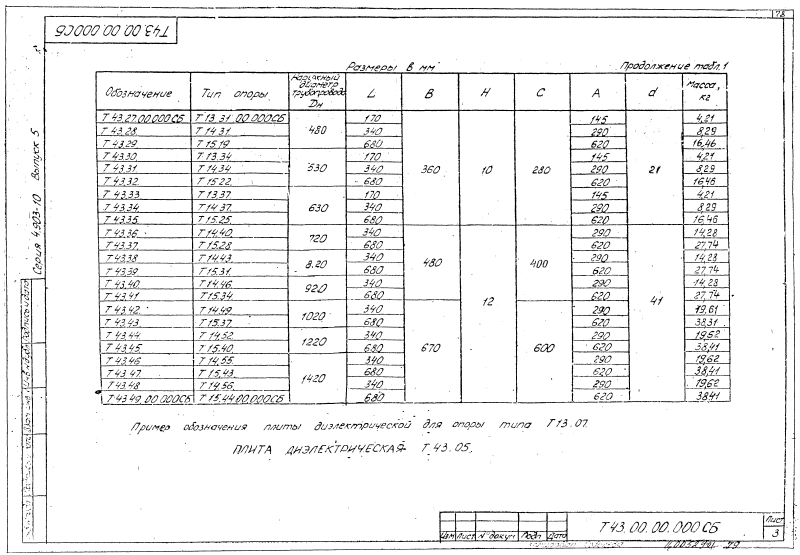

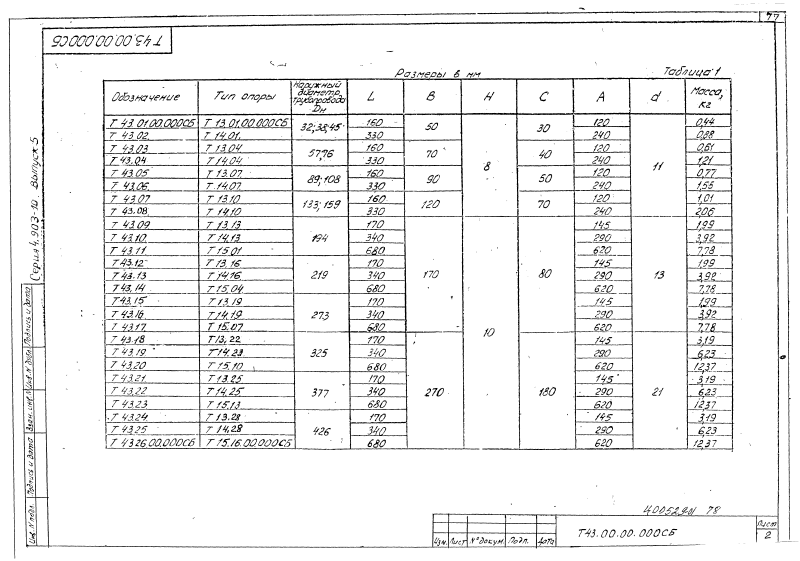

Обозначение	Наружный диаметр, dн	Высота, мм	Масса, кг
Т.43.01	32, 38, 45	16	0,44
Т.43.02	32, 38, 45	16	0,88
Т.43.03	57, 76	16	0,61
Т.43.04	57, 76	16	1,21
Т.43.05	89, 108	16	0,77
Т.43.06	89, 108	16	1,66
Т.43.07	133, 159	16	1,01
Т.43.08	133, 159	16	2,06
Т.43.09	194	16	1,99
Т.43.10	194	16	3,92
Т.43.11	194	16	7,78
Т.43.12	219	16	1,99
Т.43.13	219	16	3,92
Т.43.14	219	16	7,78
Т.43.15	273	16	1,99
Т.43.16	273	16	3,92
Т.43.17	273	16	7,78
Т.43.18	325	16	3,19
Т.43.19	325	16	6,23
Т.43.20	325	16	12,37
Т.43.21	377	16	3,19
Т.43.22	377	16	6,23
Т.43.23	377	16	12,37
Т.43.24	426	16	3,19
Т.43.25	426	16	6,23
Т.43.26	426	16	12,37
Т.43.27	480	16	4,21
Т.43.28	480	16	8,29
Т.43.29	480	16	16,46
Т.43.30	530	16	4,21
Т.43.31	530	16	8,29
Т.43.32	530	16	16,46
Т.43.33	630	16	4,21
Т.43.34	630	16	8,29
Т.43.35	630	16	16,46
Т.43.36	720	30	14,28
Т.43.37	720	30	27,74
Т.43.38	820	30	14,28
Т.43.39	820	30	27,74
Т.43.40	920	30	14,28
Т.43.41	920	30	27,74
Т.43.42	1020	30	19,61
Т.43.43	1020	30	38,3
Т.43.44	1220	30	19,62
Т.43.45	1220	30	38,41
Т.43.46	1420	30	19,62
Т.43.47	1420	30	38,41
Т.43.48	1420	30	19,62
Т.43.49	1420	30	38,41
