Блок пружинный Т26

Name: Т26
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 4.903-10: Изделия и детали трубопроводов для тепловых сетей

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

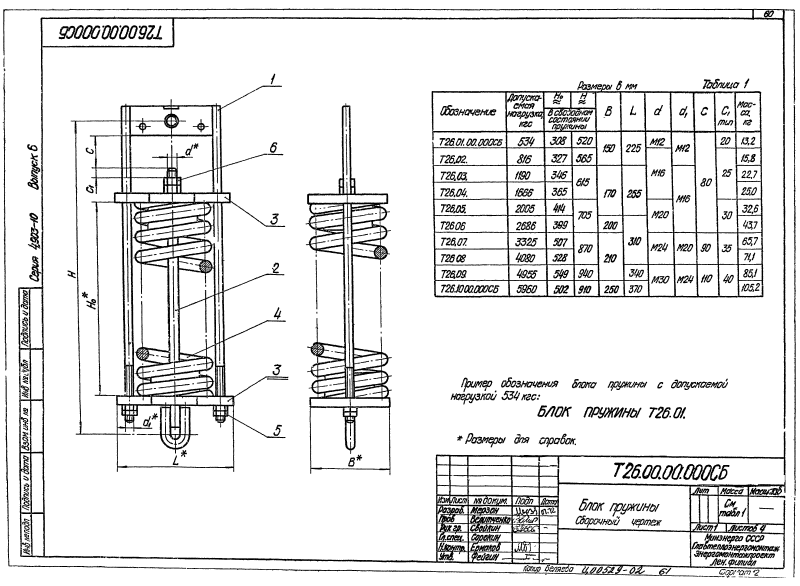

ООО "Изополимет Плюс" изготавливает пружинные блоки Т26 серии 4.903-10 для изделий и деталей трубопроводов тепловых сетей. Блок применяется в составе пружинных подвесок, где нужно компенсировать перемещения трубопровода при сохранении расчетной нагрузки. В таблице приведены исполнения Т26.01-Т26.20 с допускаемой нагрузкой от 534 до 5960 кгс. Высоты Ho и H в свободном состоянии пружины составляют 308-549 мм и 520-1520 мм, размеры B и L - 150-380 мм и 150-370 мм. Масса блока - от 13,20 до 186,20 кг.

Обозначение	Допускаемая нагрузка, кгс	Ho	H	B	L	d	d1	C	C1	Масса, кг
Обозначение	Допускаемая нагрузка, кгс	В свободном состоянии пружины		B	L	d	d1	C	C1	Масса, кг
Т26.01	534	308	520	150	225	M12	M12	80	20	13,20
Т26.02	816	327	565	150	225	M16	M12	80	25	15,80
Т26.03	1190	346	615	170	255	M16	M15	80	25	22,70
Т26.04	1666	365	615	170	255	M16	M15	80	25	25,00
Т26.05	2005	414	705	170	255	M20	M15	80	30	32,60
Т26.06	2686	399	705	200	310	M20	M15	80	30	43,70
Т26.07	3325	507	870	210	310	M24	M20	90	35	65,70
Т26.08	4080	528	870	210	310	M24	M20	90	35	71,10
Т26.09	4955	549	940	210	340	M30	M24	110	40	85,10
Т26.10	5960	502	910	250	370	M30	M24	110	40	105,20
Т26.11	534	308	850	225	150	М12	М12	80	20	23,00
Т26.12	816	327	905	225	150	М15	М12	80	25	27,90
Т26.13	1190	346	995	255	170	М15	М15	80	25	39,50
Т26.14	1665	365	995	255	170	М15	М15	80	25	44,10
Т26.15	2005	414	1135	255	170	М20	М15	80	30	57,40
Т26.16	2686	399	1135	310	200	М20	М15	80	30	77,20
Т26.17	3325	507	1420	310	210	М24	М20	90	35	117,70
Т26.18	4080	528	1420	310	210	М24	М20	90	35	128,50
Т26.19	4955	549	1520	340	210	М30	М24	110	40	151,80
Т26.20	5960	502	1440	380	250	М30	М24	110	40	186,20
