Подвеска ленточная регулируемая приварная. СБ 0312.30.00.000
Описание изделия

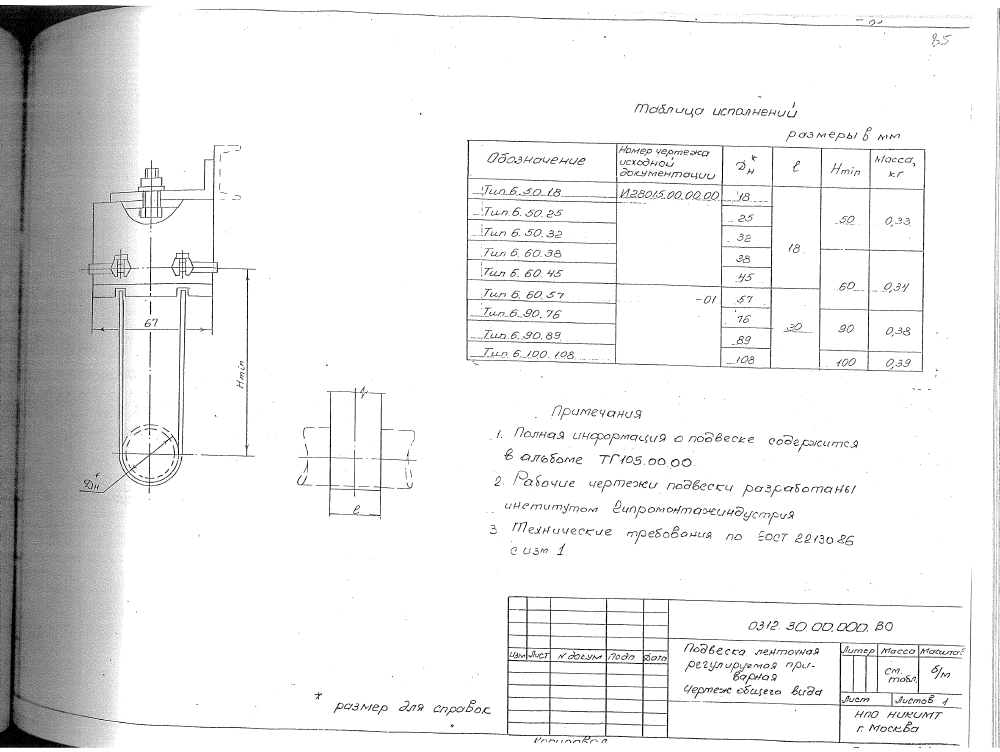

ООО "Изополимет Плюс" изготавливает регулируемые ленточные приварные подвески 0312.30.00.000 по каталогу №0312. Изделие применяется для крепления стальных трубопроводов малых диаметров на Ру до 10 МПа в приварном исполнении. В таблице указаны 9 исполнений типа 6 для Дн 18-108 мм по чертежам И 28015.00.00.00. Размер l составляет 18-30 мм, Hmin - 50-100 мм, масса - 0,33-0,39 кг.
| Обозначение | Номер чертежа исходной документации | Дн | l | Hmin | Масса, кг |
|---|---|---|---|---|---|
| Тип 6.50.18 | И 28015.00.00.00 | 18 | 18 | 50 | 0,33 |
| Тип 6.50.25 | И 28015.00.00.00 | 25 | 18 | 50 | 0,33 |
| Тип 6.50.32 | И 28015.00.00.00 | 32 | 18 | 50 | 0,33 |
| Тип 6.60.38 | И 28015.00.00.00 | 38 | 18 | 60 | 0,34 |
| Тип 6.60.45 | И 28015.00.00.00 | 45 | 18 | 60 | 0,34 |
| Тип 6.60.57 | И 28015.00.00.00-01 | 57 | 30 | 60 | 0,34 |
| Тип 6.90.76 | И 28015.00.00.00-01 | 76 | 30 | 90 | 0,38 |
| Тип 6.90.89 | И 28015.00.00.00-01 | 89 | 30 | 90 | 0,38 |
| Тип 6.100.108 | И 28015.00.00.00-01 | 108 | 30 | 100 | 0,39 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
