Подвеска под арматуру. СБ 0312.27.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески под арматуру 0312.27.00.000 по каталогу №0312. Изделие применяется для крепления трубопроводной арматуры в системах на Ру до 10 МПа. В таблице приведены 15 исполнений типа 3 для Дн 32-530 мм по чертежам ТГ 105.20.00. Минимальная высота Hmin составляет 500-1500 мм, H1 - 90-150 мм. Масса изделий находится в диапазоне от 0,40 до 6,00 кг.
| Обозначение | Номер чертежа исходной документации | Дн | Hmin | H1 | Масса, кг |
|---|---|---|---|---|---|
| Тип 3.500.32 | ТГ 105.20.00 | 32 | 500 | 90 | 0,40 |
| Тип 3.500.38 | ТГ 105.20.00-01 | 38 | 500 | 110 | 0,45 |
| Тип 3.500.45 | ТГ 105.20.00-02 | 45 | 600 | 110 | 0,47 |
| Тип 3.500.57 | ТГ 105.20.00-03 | 57 | 600 | 110 | 0,50 |
| Тип 3.700.76 | ТГ 105.20.00-04 | 76 | 700 | 110 | 0,60 |
| Тип 3.700.89 | ТГ 105.20.00-05 | 89 | 700 | 120 | 0,70 |
| Тип 3.700.108 | ТГ 105.20.00-06 | 108 | 700 | 120 | 0,58 |
| Тип 3.800.133 | ТГ 105.20.00-07 | 133 | 800 | 120 | 1,40 |
| Тип 3.800.159 | ТГ 105.20.00-08 | 159 | 800 | 120 | 1,50 |
| Тип 3.900.219 | ТГ 105.20.00-09 | 219 | 900 | 120 | 1,80 |
| Тип 3.1000.273 | ТГ 105.20.00-10 | 273 | 1000 | 120 | 3,00 |
| Тип 3.1100.325 | ТГ 105.20.00-11 | 325 | 1100 | 150 | 3,20 |
| Тип 3.1200.377 | ТГ 105.20.00-12 | 377 | 1200 | 150 | 3,30 |
| Тип 3.1200.426 | ТГ 105.20.00-13 | 426 | 1200 | 150 | 5,80 |
| Тип 3.1500.530 | ТГ 105.20.00-14 | 530 | 1500 | 150 | 6,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
0312.21.00.000
Подвеска двух труб с изоляцией. СБ 0312.21.00.000
0312.22.00.000
Подвеска трех труб с изоляцией. СБ 0312.22.00.000
0312.23.00.000
Подвеска одной трубы на тяге. СБ 0312.23.00.000
0312.24.00.000
Промежуточная подвеска трубы к трубе. СБ 0312.24.00.000
0312.25.00.000
Подвеска хомутовая. СБ 0312.25.00.000
0312.26.00.000
Подвеска хомутовая приварная. СБ 0312.26.00.000
0312.28.00.000
Подвеска под арматуру приварная. СБ 0312.28.00.000
0312.29.00.000
Подвеска ленточная регулируемая. СБ 0312.29.00.000
0312.30.00.000
Подвеска ленточная регулируемая приварная. СБ 0312.30.00.000
0312.31.00.000
Подвеска ленточная регулируемая. СБ 0312.31.00.000

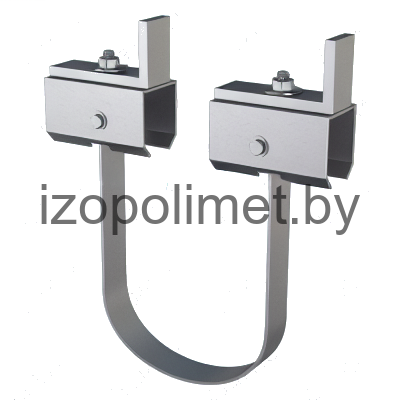

0312.32.00.000
