Подвеска ленточная регулируемая. СБ 0312.31.00.000
Описание изделия

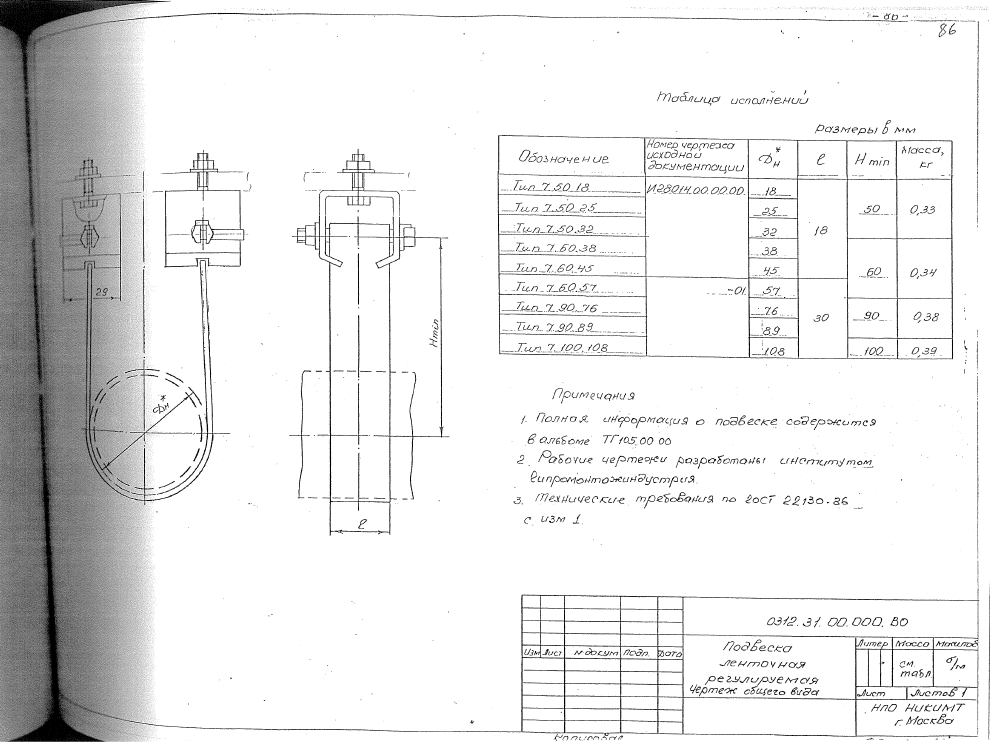

ООО "Изополимет Плюс" изготавливает регулируемые ленточные подвески 0312.31.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов малых диаметров на Ру до 10 МПа. В таблице указаны 9 исполнений типа 7 для Дн 18-108 мм по чертежам И 28014.00.00.00. Размер l составляет 18-30 мм, Hmin - 50-100 мм. Масса изделий находится в диапазоне от 0,33 до 0,39 кг.
| Обозначение | Номер чертежа исходной документации | Дн | l | Hmin | Масса, кг |
|---|---|---|---|---|---|
| Тип 7.50.18 | И 28014.00.00.00 | 18 | 18 | 50 | 0,33 |
| Тип 7.50.25 | И 28014.00.00.00 | 25 | 18 | 50 | 0,33 |
| Тип 7.50.32 | И 28014.00.00.00 | 32 | 18 | 50 | 0,33 |
| Тип 7.60.38 | И 28014.00.00.00 | 38 | 18 | 60 | 0,34 |
| Тип 7.60.45 | И 28014.00.00.00 | 45 | 18 | 60 | 0,34 |
| Тип 7.60.57 | И 28014.00.00.00-01 | 57 | 30 | 60 | 0,34 |
| Тип 7.90.76 | И 28014.00.00.00-01 | 76 | 30 | 90 | 0,38 |
| Тип 7.90.89 | И 28014.00.00.00-01 | 89 | 30 | 90 | 0,38 |
| Тип 7.100.108 | И 28014.00.00.00-01 | 108 | 30 | 100 | 0,39 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
0312.25.00.000
Подвеска хомутовая. СБ 0312.25.00.000
0312.26.00.000
Подвеска хомутовая приварная. СБ 0312.26.00.000
0312.27.00.000
Подвеска под арматуру. СБ 0312.27.00.000
0312.28.00.000
Подвеска под арматуру приварная. СБ 0312.28.00.000
0312.29.00.000
Подвеска ленточная регулируемая. СБ 0312.29.00.000
0312.30.00.000
Подвеска ленточная регулируемая приварная. СБ 0312.30.00.000
0312.32.00.000
Подвеска ленточная регулируемая. СБ 0312.32.00.000
0312.33.00.000
Подвеска двух и трех труб. СБ 0312.33.00.000
0312.34.00.000

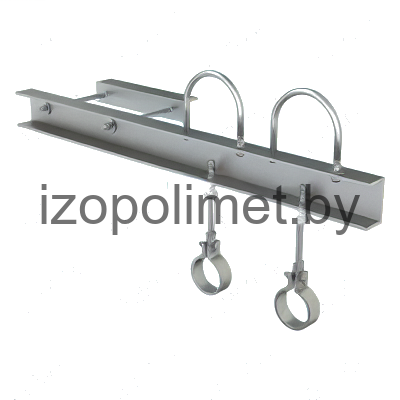

Крепление четырех трубопроводов к ж/б коллоне. СБ 0312.34.00.000
0312.35.00.000

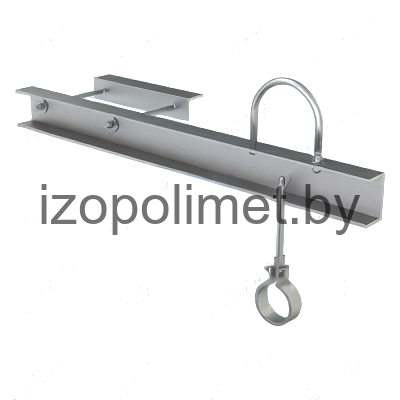

Крепление двух трубопроводов к коллоне. СБ 0312.35.00.000
0312.36.00.000

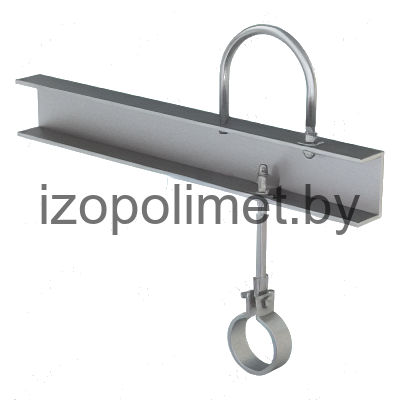

Крепление двух трубопроводов к стене. СБ 0312.36.00.000
