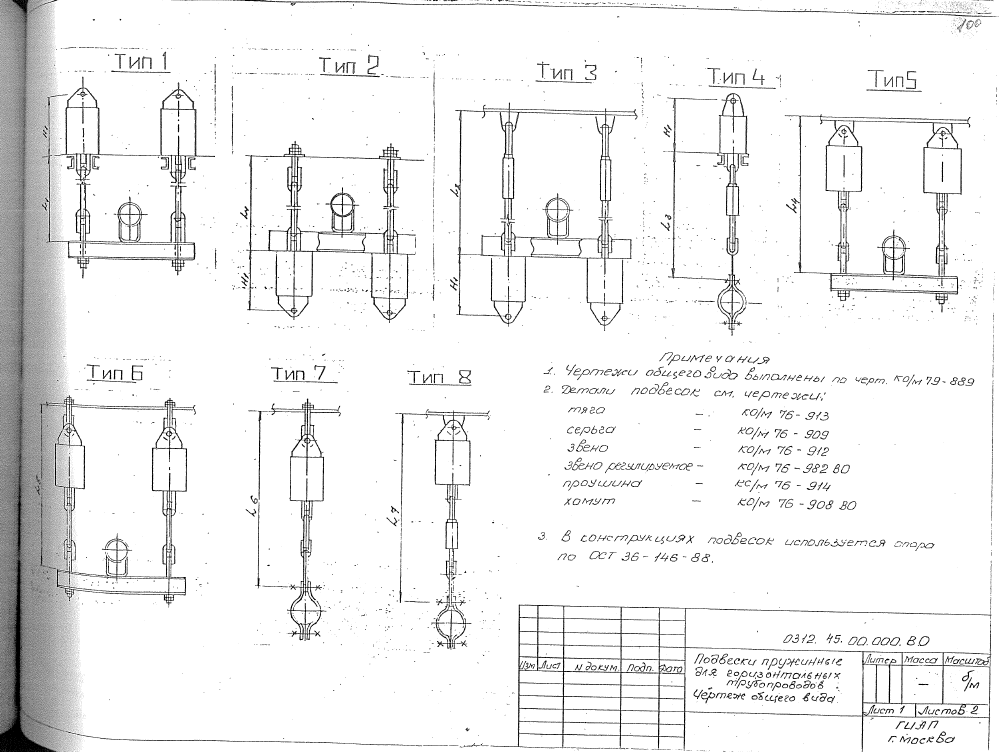

Подвески пружинные. СБ 0312.45.00.000, 0312.46.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает пружинные подвески 0312.45.00.000 и 0312.46.00.000 по каталогу №0312. Изделия применяются для стальных трубопроводов на Ру до 10 МПа, где подвесной узел должен компенсировать перемещения. В таблице приведены 26 шифров блоков, от 75-115/450 до 6800-8500/14000. Высота в поставленном ненагруженном состоянии H1 составляет 195-1215 мм. Размеры L1-L7 заданы формулами с h1, например 265+h1 - 2050+h1.

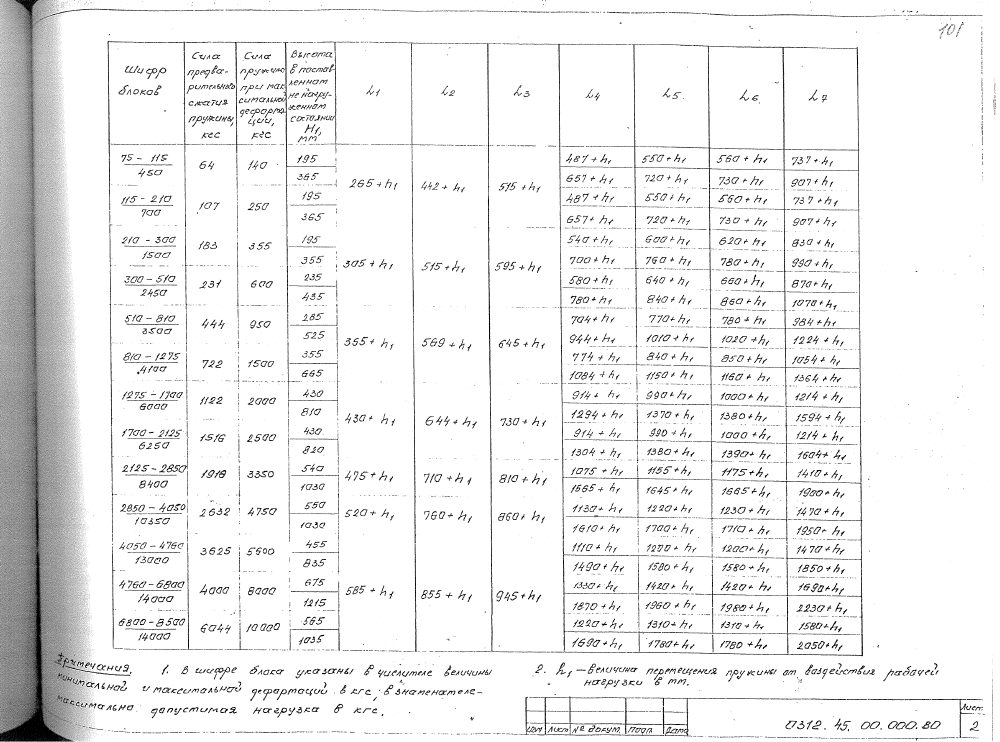

| Шифр блоков | Высота в поставленном не нагруженном состоянии Н1, мм | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
|---|---|---|---|---|---|---|---|---|
| 75-115/450 | 195 | 265+h1 | 442+h1 | 515+h1 | 487+h1 | 550+h1 | 560+h1 | 737+h1 |
| 75-115/450 | 365 | 265+h1 | 442+h1 | 515+h1 | 657+h1 | 720+h1 | 730+h1 | 907+h1 |
| 115-210/700 | 195 | 265+h1 | 442+h1 | 515+h1 | 487+h1 | 550+h1 | 550+h1 | 737+h1 |
| 115-210/700 | 365 | 265+h1 | 442+h1 | 515+h1 | 657+h1 | 720+h1 | 730+h1 | 907+h1 |
| 210-300/1500 | 195 | 305+h1 | 515+h1 | 595+h1 | 540+h1 | 600+h1 | 620+h1 | 830+h1 |
| 210-300/1500 | 355 | 305+h1 | 515+h1 | 595+h1 | 700+h1 | 760+h1 | 780+h1 | 990+h1 |
| 300-510/2450 | 235 | 305+h1 | 515+h1 | 595+h1 | 580+h1 | 640+h1 | 660+h1 | 870+h1 |
| 300-510/2450 | 435 | 305+h1 | 515+h1 | 595+h1 | 780+h1 | 840+h1 | 860+h1 | 1070+h1 |
| 510-810/3500 | 265 | 385+h1 | 569+h1 | 645+h1 | 704+h1 | 770+h1 | 780+h1 | 984+h1 |
| 510-810/3500 | 525 | 385+h1 | 569+h1 | 645+h1 | 944+h1 | 1010+h1 | 1020+h1 | 1224+h1 |
| 810-1275/4100 | 355 | 385+h1 | 569+h1 | 645+h1 | 774+h1 | 840+h1 | 850+h1 | 1054+h1 |
| 810-1275/4100 | 665 | 385+h1 | 569+h1 | 645+h1 | 1084+h1 | 1150+h1 | 1150+h1 | 1364+h1 |
| 1275-1700/6000 | 430 | 430+h1 | 644+h1 | 730+h1 | 914+h1 | 990+h1 | 1000+h1 | 1214+h1 |
| 1275-1700/6000 | 810 | 430+h1 | 644+h1 | 730+h1 | 1294+h1 | 1370+h1 | 1380+h1 | 1594+h1 |
| 1700-2125/6250 | 430 | 430+h1 | 644+h1 | 730+h1 | 914+h1 | 990+h1 | 1000+h1 | 1214+h1 |
| 1700-2125/6250 | 820 | 430+h1 | 644+h1 | 730+h1 | 1304+h1 | 1380+h1 | 1390+h1 | 1604+h1 |
| 2125-2850/8400 | 540 | 475+h1 | 710+h1 | 810+h1 | 1075+h1 | 1155+h1 | 1175+h1 | 1410+h1 |
| 2125-2850/8400 | 1030 | 475+h1 | 710+h1 | 810+h1 | 1665+h1 | 1645+h1 | 1685+h1 | 1900+h1 |
| 2850-4050/10350 | 550 | 520+h1 | 760+h1 | 860+h1 | 1130+h1 | 1220+h1 | 1230+h1 | 1470+h1 |
| 2850-4050/10350 | 1030 | 520+h1 | 760+h1 | 860+h1 | 1610+h1 | 1700+h1 | 1710+h1 | 1950+h1 |
| 4050-4760/13000 | 455 | 520+h1 | 760+h1 | 860+h1 | 1110+h1 | 1200+h1 | 1200+h1 | 1470+h1 |
| 4050-4760/13000 | 835 | 520+h1 | 760+h1 | 860+h1 | 1490+h1 | 1580+h1 | 1580+h1 | 1850+h1 |
| 4760-6800/14000 | 675 | 585+h1 | 855+h1 | 945+h1 | 1330+h1 | 1420+h1 | 1420+h1 | 1690+h1 |
| 4760-6800/14000 | 1215 | 585+h1 | 855+h1 | 945+h1 | 1870+h1 | 1960+h1 | 1980+h1 | 2230+h1 |
| 6800-8500/14000 | 565 | 585+h1 | 855+h1 | 945+h1 | 1220+h1 | 1310+h1 | 1310+h1 | 1580+h1 |
| 6800-8500/14000 | 1035 | 585+h1 | 855+h1 | 945+h1 | 1590+h1 | 1780+h1 | 1780+h1 | 2050+h1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
