Траверса металлическая подвесная. 0312.50.00.000
Описание изделия

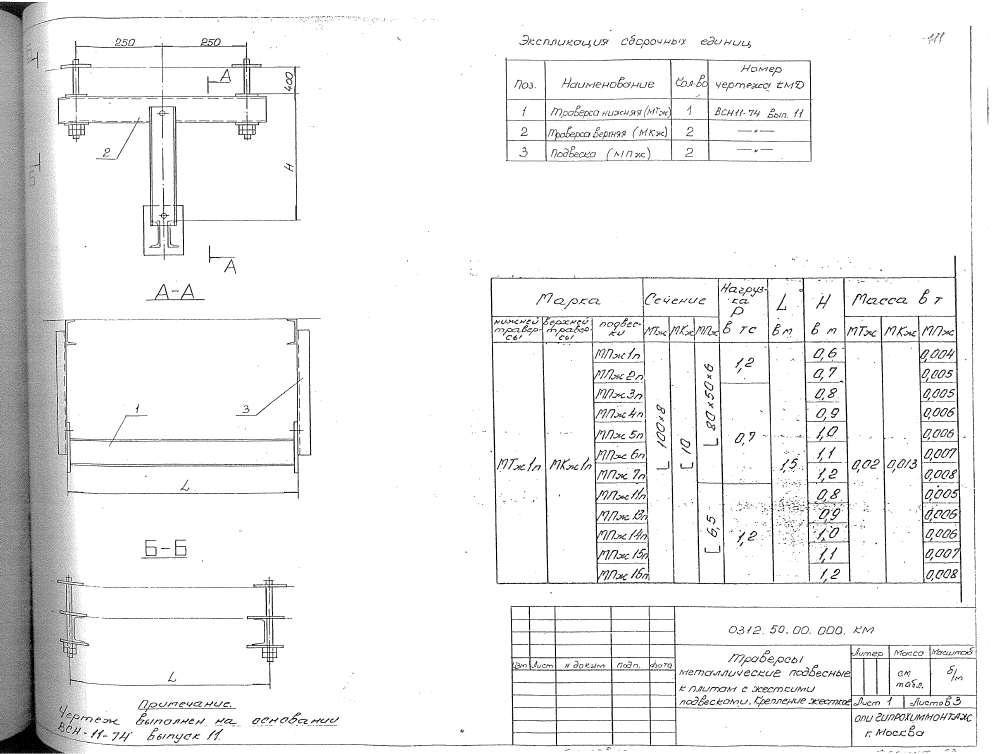

ООО "Изополимет Плюс" изготавливает металлические подвесные траверсы 0312.50.00.000 по каталогу №0312. Изделие применяется как комплект нижней траверсы, верхней траверсы и подвески для стальных трубопроводов на Ру до 10 МПа. В таблице указаны 12 сочетаний марок МТж1п, МКж1п и МПж. Нагрузка P составляет 0,7-1,2 тс, L - 1,5 м, H - 0,6-1,2 м. Масса МТж - 0,020 т, МКж - 0,013 т, МПж - 0,004-0,008 т.

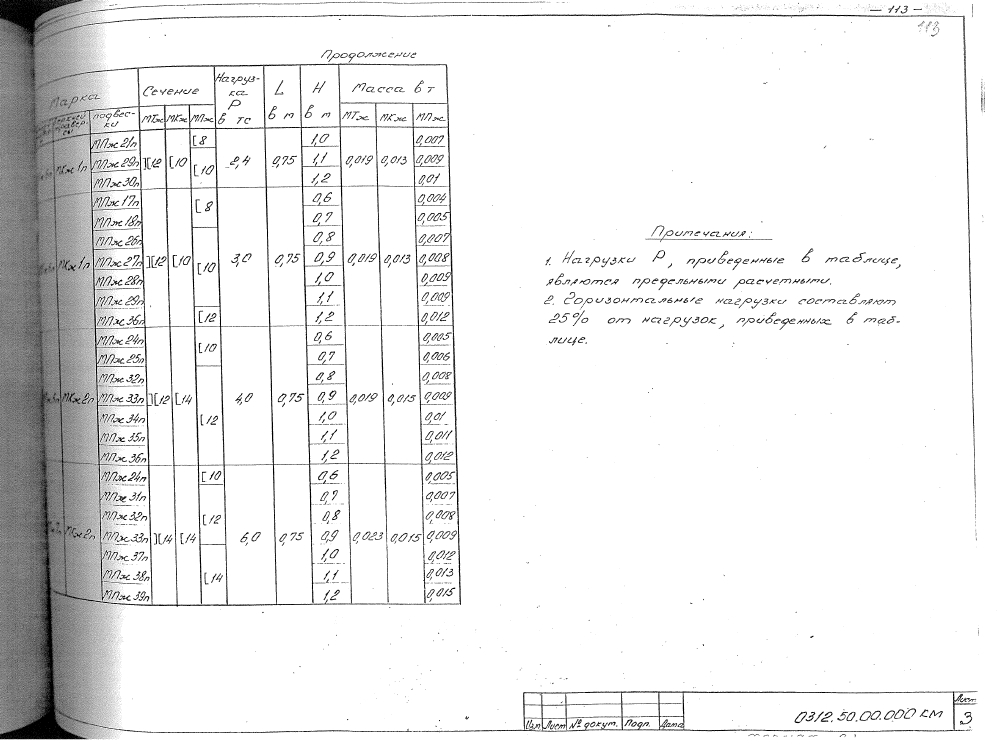

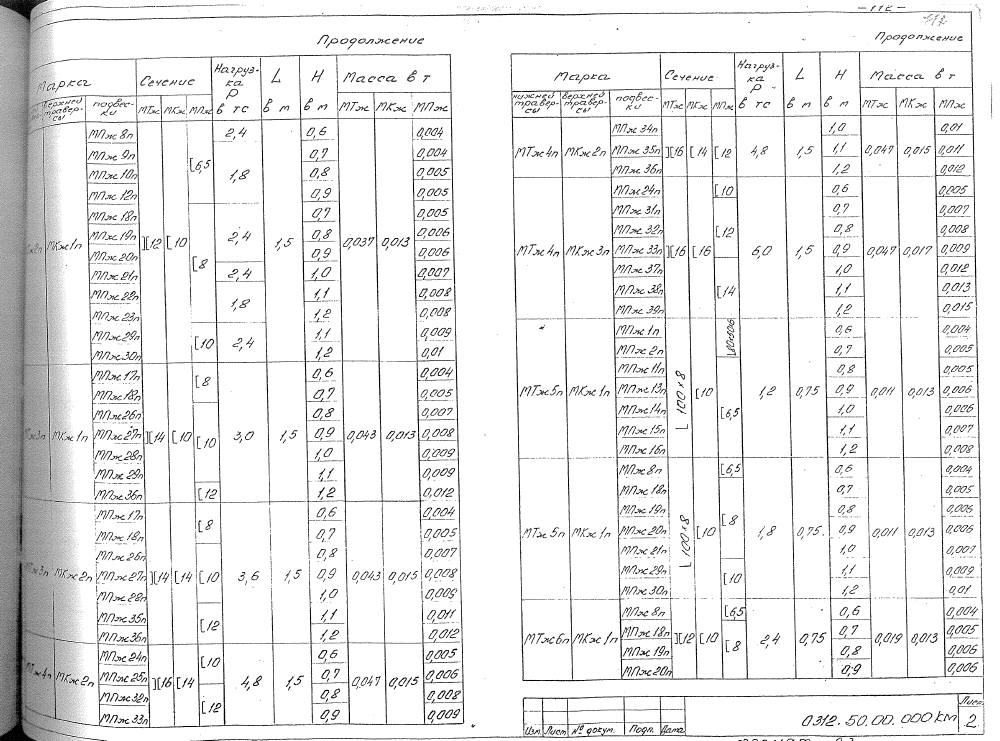

| Марка | Сечение | Нагрузка Р, тс | L, м | H, м | Масса, т | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Нижней траверсы | Верхней траверсы | Подвески | МТж | МКж | МПж | МТж | МКж | МПж | |||
| МТж1п | МКж1п | МПж1п | 100х8 | 10,0 | 80х50х6 | 1,2 | 1,5 | 0,6 | 0,020 | 0,013 | 0,004 |
| МТж1п | МКж1п | МПж2п | 100х8 | 10,0 | 80х50х6 | 1,2 | 1,5 | 0,7 | 0,020 | 0,013 | 0,005 |
| МТж1п | МКж1п | МПж3п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 0,8 | 0,020 | 0,013 | 0,005 |
| МТж1п | МКж1п | МПж4п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 0,9 | 0,020 | 0,013 | 0,006 |
| МТж1п | МКж1п | МПж5п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 1 | 0,020 | 0,013 | 0,006 |
| МТж1п | МКж1п | МПж6п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 1,1 | 0,020 | 0,013 | 0,007 |
| МТж1п | МКж1п | МПж7п | 100х8 | 10,0 | 80х50х6 | 0,7 | 1,5 | 1,2 | 0,020 | 0,013 | 0,008 |
| МТж1п | МКж1п | МПж11п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 0,8 | 0,020 | 0,013 | 0,005 |
| МТж1п | МКж1п | МПж13п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 0,9 | 0,020 | 0,013 | 0,006 |
| МТж1п | МКж1п | МПж14п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 1 | 0,020 | 0,013 | 0,006 |
| МТж1п | МКж1п | МПж15п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 1,1 | 0,020 | 0,013 | 0,007 |
| МТж1п | МКж1п | МПж16п | 100х8 | 10,0 | 6,5 | 1,2 | 1,5 | 1,2 | 0,020 | 0,013 | 0,008 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
