Опора А14Б 309.000
Категория
Опоры трубопроводов
Серия
Серия 4.900-9: Узлы и детали трубопроводов для систем водоснабжения
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 309.000 серии 4.900-9. Изделие применяется в узлах трубопроводов систем водоснабжения с наружным диаметром Дн 40-110 мм. Таблица содержит 6 исполнений. Допускаемая нагрузка P находится в пределах 20-200 кгс, размер L - 130-175 мм, L1 задан с допуском, h - 16-30 мм. Масса опор - 20,1-27,63 кг.

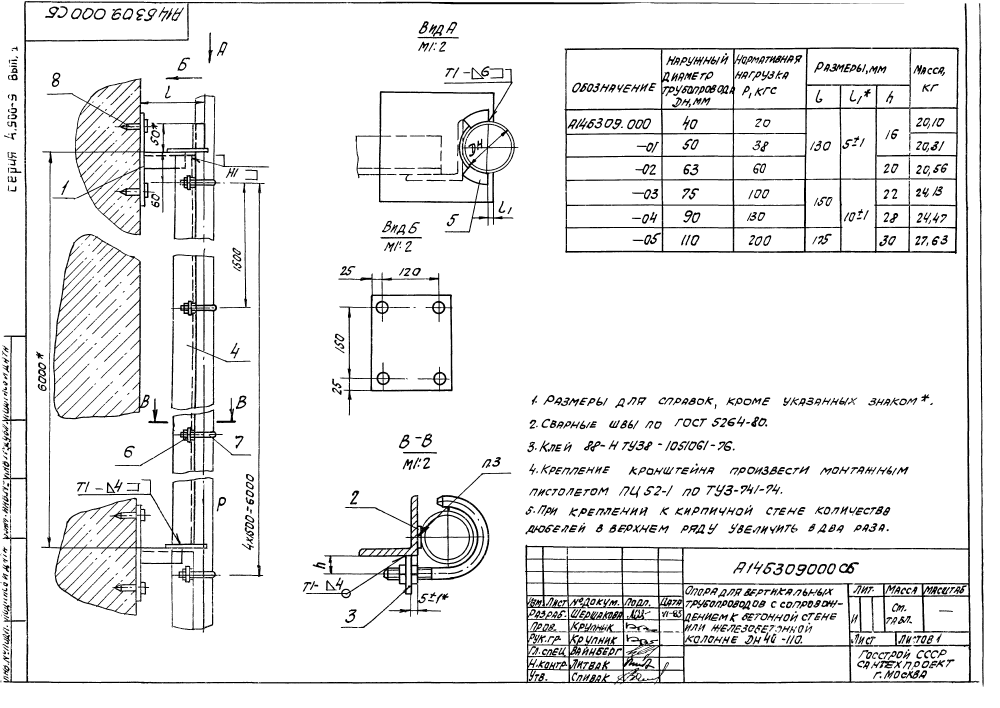

| Обозначение | Наружный диаметр трубопровода Дн, мм | Допускаемая нагрузка Р, кгс | Размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|
| L | L₁ | h | ||||
| А14Б 309.000 | 40 | 20 | 130 | 5±1 | 16 | 20,1 |
| А14Б 309.000-01 | 50 | 38 | 130 | 5±1 | 16 | 20,31 |
| А14Б 309.000-02 | 63 | 60 | 130 | 5±1 | 20 | 20,66 |
| А14Б 309.000-03 | 75 | 100 | 150 | 10±1 | 22 | 24,13 |
| А14Б 309.000-04 | 90 | 130 | 150 | 10±1 | 28 | 24,47 |
| А14Б 309.000-05 | 110 | 200 | 175 | 10±1 | 30 | 27,63 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
