Опора А14Б 317.000

Name: А14Б 317.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 4.900-9: Узлы и детали трубопроводов для систем водоснабжения

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

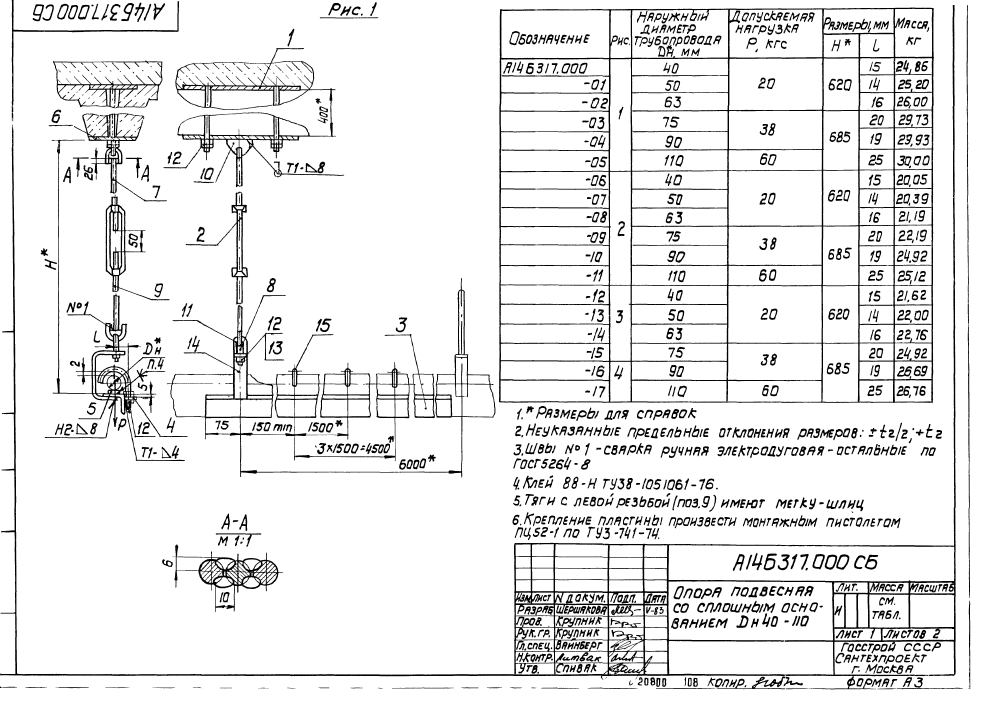

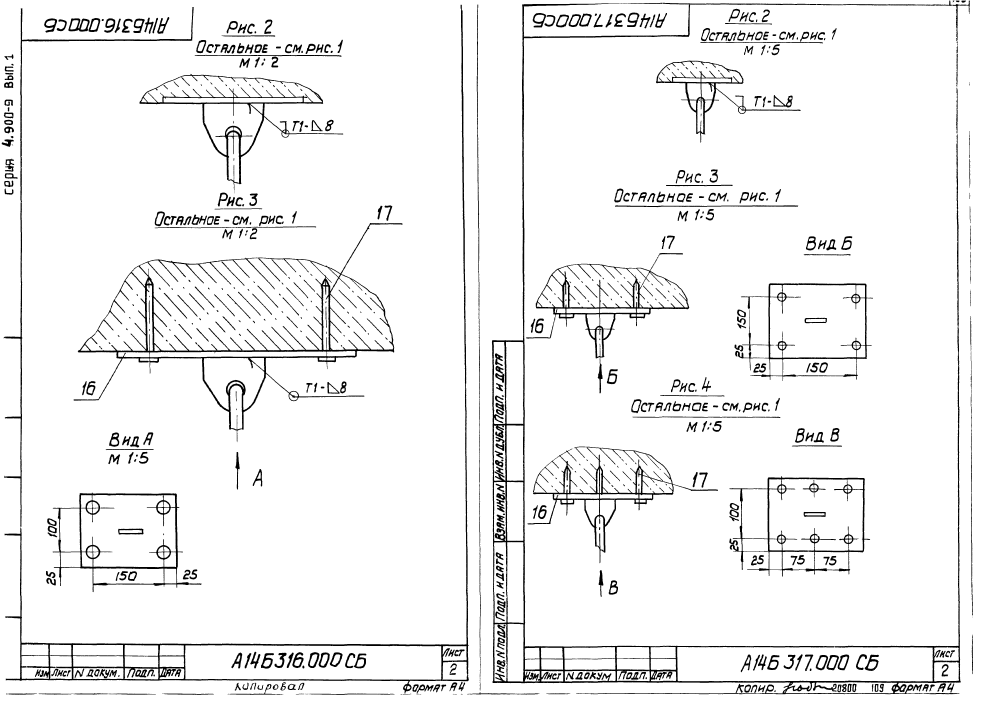

ООО "Изополимет Плюс" изготавливает опоры А14Б 317.000 серии 4.900-9 для систем водоснабжения. В таблице указаны 18 исполнений по рисункам 1-4 для наружного диаметра Дн 40-110 мм. Допускаемая нагрузка P составляет 20-60 кгс. Размер H находится в пределах 620-685 мм, L - 14-25 мм. Масса изделий - 20,05-30,0 кг. Опора подбирается по диаметру, рисунку и расчетной нагрузке.

Обозначение	Рис.	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	Размеры, мм		Масса, кг
Обозначение	Рис.	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	Н	L	Масса, кг
А14Б 317.000	1	40	20	620	15	24,85
А14Б 317.000-01	1	50	20	620	14	25,2
А14Б 317.000-02	1	63	20	620	16	26
А14Б 317.000-03	1	75	38	685	20	29,73
А14Б 317.000-04	1	90	38	685	19	29,93
А14Б 317.000-05	1	110	60	685	25	30
А14Б 317.000-06	2	40	20	620	15	20,05
А14Б 317.000-07	2	50	20	620	14	20,39
А14Б 317.000-08	2	63	20	620	16	21,19
А14Б 317.000-09	2	75	38	685	20	22,19
А14Б 317.000-10	2	90	38	685	19	24,92
А14Б 317.000-11	2	110	60	685	25	25,12
А14Б 317.000-12	3	40	20	620	15	21,62
А14Б 317.000-13	3	50	20	620	14	22
А14Б 317.000-14	3	63	20	620	16	22,76
А14Б 317.000-15	3	75	38	685	20	24,92
А14Б 317.000-16	4	90	38	685	19	26,69
А14Б 317.000-17	4	110	60	685	25	26,76
