Опора А14Б 315.000

Name: А14Б 315.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 4.900-9: Узлы и детали трубопроводов для систем водоснабжения

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

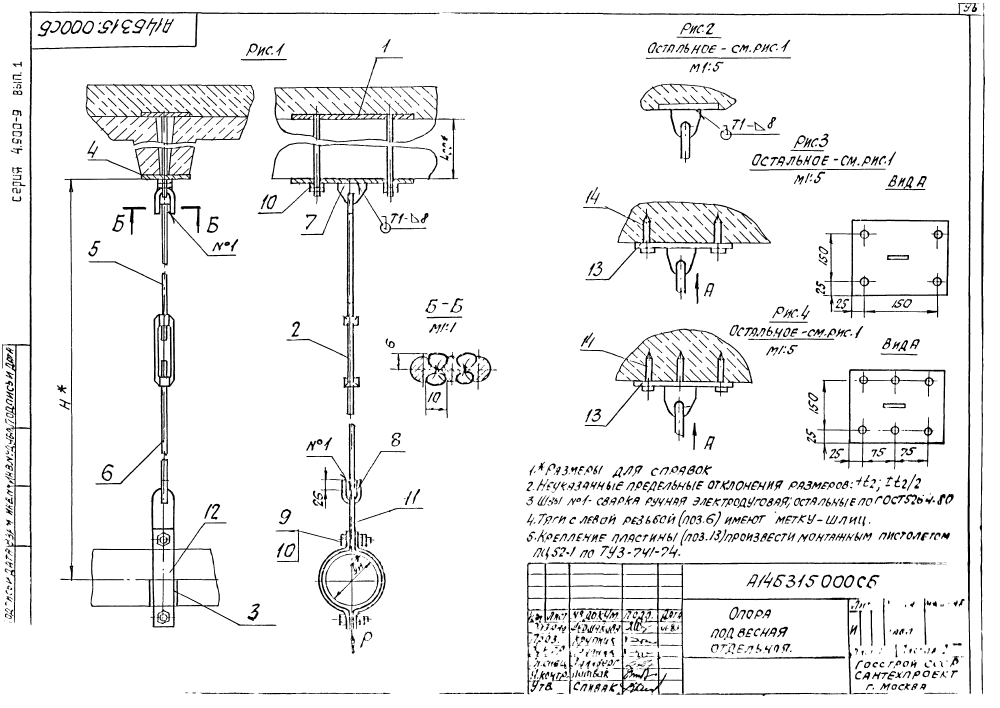

ООО "Изополимет Плюс" изготавливает опоры А14Б 315.000 серии 4.900-9 для узлов и деталей трубопроводов систем водоснабжения. В таблице приведены 24 исполнения по рисункам 1-4 для наружного диаметра Дн 50-200 мм. Допускаемая нагрузка P составляет 20-70 кгс, размер H - 520-560 мм. Масса изделий находится в диапазоне 1,16-7,31 кг. Опора выбирается по наружному диаметру, рисунку исполнения и расчетной нагрузке.

Обозначение	Рис.	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	Н, мм	Масса, кг
А14Б 315.000	1	50	20	520	5,91
А14Б 315.000-01	1	63	20	520	5,94
А14Б 315.000-02	1	75	20	520	6,14
А14Б 315.000-03	1	90	35	520	6,54
А14Б 315.000-04	1	110	35	520	6,95
А14Б 315.000-05	1	125	35	530	5,41
А14Б 315.000-06	1	160	35	540	6,56
А14Б 315.000-07	1	200	70	560	7,31
А14Б 315.000-08	2	50	20	520	1,16
А14Б 315.000-09	2	63	20	520	1,19
А14Б 315.000-10	2	75	20	520	1,33
А14Б 315.000-11	2	90	35	520	1,73
А14Б 315.000-12	2	110	35	520	2,14
А14Б 315.000-13	2	125	35	530	1,6
А14Б 315.000-14	2	160	35	540	1,75
А14Б 315.000-15	3	200	70	560	2,5
А14Б 315.000-16	3	50	20	520	2,67
А14Б 315.000-17	3	63	20	520	2,7
А14Б 315.000-18	3	75	20	520	2,9
А14Б 315.000-19	3	90	35	520	3,3
А14Б 315.000-20	3	110	35	520	3,71
А14Б 315.000-21	3	125	35	530	2,17
А14Б 315.000-22	3	160	35	540	3,32
А14Б 315.000-23	4	200	70	560	4,07
