Опоры подвижные двухрядные А14Б 512.000
Описание изделия

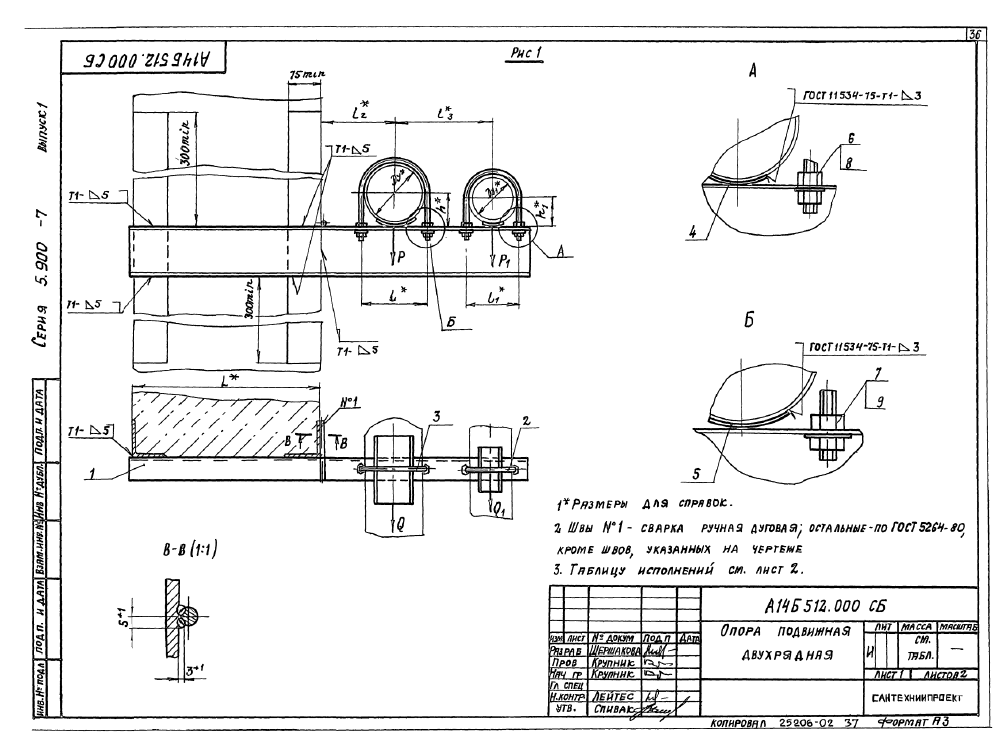

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 512.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. Таблица содержит 18 исполнений по рисункам 1 и 2 для Ду 125-250 мм и Ду1 100-150 мм. Вертикальные нагрузки P и P1 составляют 175-840 и 120-266 кгс, горизонтальные Q и Q1 - 52-252 и 36-80 кгс. Размер L - 400-600 мм, l2 - 155-240 мм, l3 - 210-310 мм. Масса - 9,24-23,21 кг.

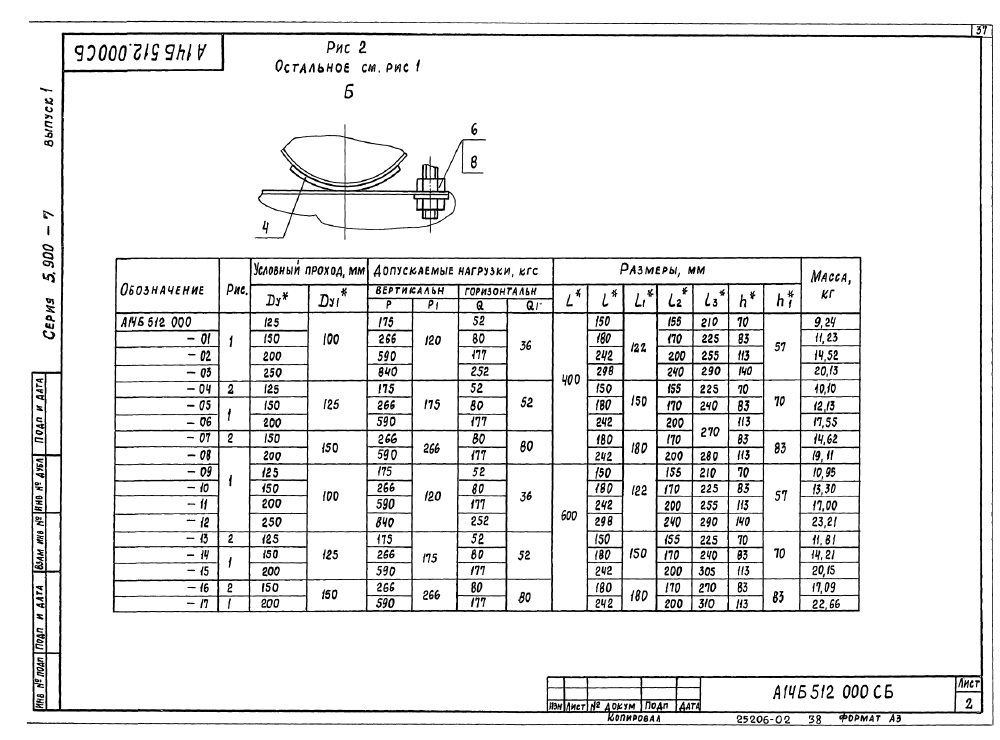

| Обозначение | Рис. | Условный проход | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальные | Горизонтальные | L | l₂ | l₃ | |||||||
| Ду | Ду₁ | Р | Р₁ | Q | Q₁ | ||||||
| А14Б 512.000 | 1 | 125 | 100 | 175 | 120 | 52 | 36 | 400,0 | 155,0 | 210,0 | 9,24 |
| А14Б 512.000-01 | 1 | 150 | 100 | 266 | 120 | 80 | 36 | 400,0 | 170,0 | 225,0 | 11,23 |
| А14Б 512.000-02 | 1 | 200 | 100 | 590 | 120 | 177 | 36 | 400,0 | 200,0 | 255,0 | 14,52 |
| А14Б 512.000-03 | 1 | 250 | 100 | 840 | 120 | 252 | 36 | 400,0 | 240,0 | 290,0 | 20,13 |
| А14Б 512.000-04 | 2 | 125 | 125 | 175 | 175 | 52 | 52 | 400,0 | 155,0 | 225,0 | 10,10 |
| А14Б 512.000-05 | 1 | 150 | 125 | 266 | 175 | 80 | 52 | 400,0 | 170,0 | 240,0 | 12,13 |
| А14Б 512.000-06 | 1 | 200 | 125 | 590 | 175 | 177 | 52 | 400,0 | 200,0 | 270,0 | 17,55 |
| А14Б 512.000-07 | 2 | 150 | 150 | 266 | 266 | 80 | 80 | 400,0 | 170,0 | 270,0 | 14,62 |
| А14Б 512.000-08 | 1 | 200 | 150 | 590 | 266 | 177 | 80 | 400,0 | 200,0 | 280,0 | 19,11 |
| А14Б 512.000-09 | 1 | 125 | 100 | 175 | 120 | 52 | 36 | 600,0 | 155,0 | 210,0 | 10,95 |
| А14Б 512.000-10 | 1 | 150 | 100 | 266 | 120 | 80 | 36 | 600,0 | 170,0 | 225,0 | 13,30 |
| А14Б 512.000-11 | 1 | 200 | 100 | 590 | 120 | 177 | 36 | 600,0 | 200,0 | 255,0 | 17,00 |
| А14Б 512.000-12 | 1 | 250 | 100 | 840 | 120 | 252 | 36 | 600,0 | 240,0 | 290,0 | 23,21 |
| А14Б 512.000-13 | 2 | 125 | 125 | 175 | 175 | 52 | 52 | 600,0 | 155,0 | 225,0 | 11,81 |
| А14Б 512.000-14 | 1 | 150 | 125 | 266 | 175 | 80 | 52 | 600,0 | 170,0 | 240,0 | 14,21 |
| А14Б 512.000-15 | 1 | 200 | 125 | 590 | 175 | 177 | 52 | 600,0 | 200,0 | 305,0 | 20,15 |
| А14Б 512.000-16 | 2 | 150 | 150 | 266 | 266 | 80 | 80 | 600,0 | 170,0 | 270,0 | 17,09 |
| А14Б 512.000-17 | 1 | 200 | 150 | 590 | 266 | 177 | 80 | 600,0 | 200,0 | 310,0 | 22,66 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
