Опоры подвижные двухрядные А14Б 513.000
Описание изделия

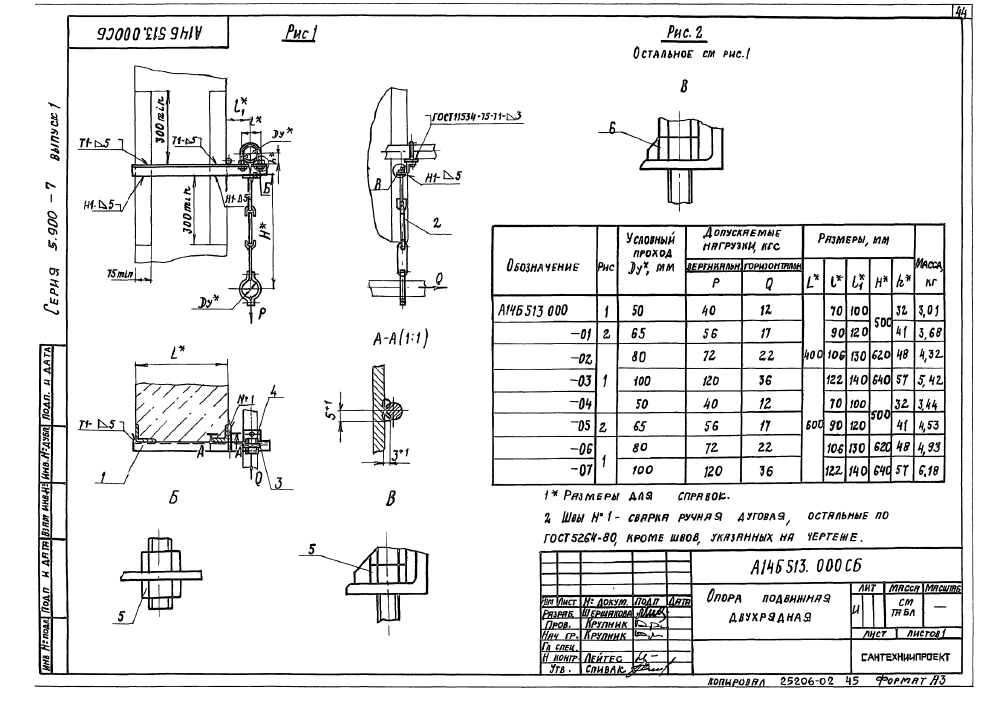

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 513.000 серии 5.900-7. Изделие применяется для стальных трубопроводов Ду 50-100 мм и выпускается по рисункам 1 и 2. В таблице указаны 8 исполнений. Допускаемая вертикальная нагрузка P находится в пределах 40-120 кгс, горизонтальная Q - 12-36 кгс. Размер L составляет 400-600 мм, l1 - 100-140 мм. Масса опор - 3,01-6,18 кг.
| Обозначение | Рис. | Условный проход Ду*, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | L | l₁ | ||||
| Р | Q | ||||||
| А14Б 513.000 | 1 | 50 | 40 | 12 | 400,0 | 100,0 | 3,01 |
| А14Б 513.000-01 | 2 | 65 | 56 | 17 | 400,0 | 120,0 | 3,68 |
| А14Б 513.000-02 | 1 | 80 | 72 | 22 | 400,0 | 130,0 | 4,32 |
| А14Б 513.000-03 | 1 | 100 | 120 | 36 | 600,0 | 140,0 | 5,42 |
| А14Б 513.000-04 | 1 | 50 | 40 | 12 | 600,0 | 100,0 | 3,44 |
| А14Б 513.000-05 | 2 | 65 | 56 | 17 | 600,0 | 120,0 | 4,53 |
| А14Б 513.000-06 | 1 | 80 | 72 | 22 | 600,0 | 130,0 | 4,93 |
| А14Б 513.000-07 | 1 | 100 | 120 | 36 | 600,0 | 140,0 | 6,18 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
