Каталог/Опоры трубопроводов/А14Б 553.000

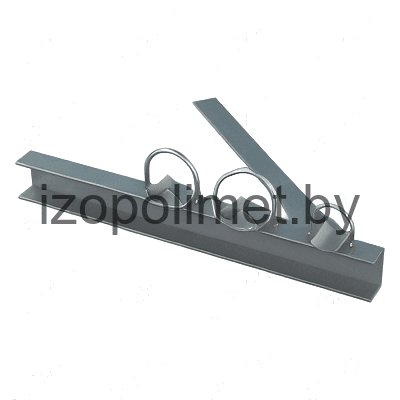

Опоры подвижные трехрядные А14Б 553.000

Name: А14Б 553.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

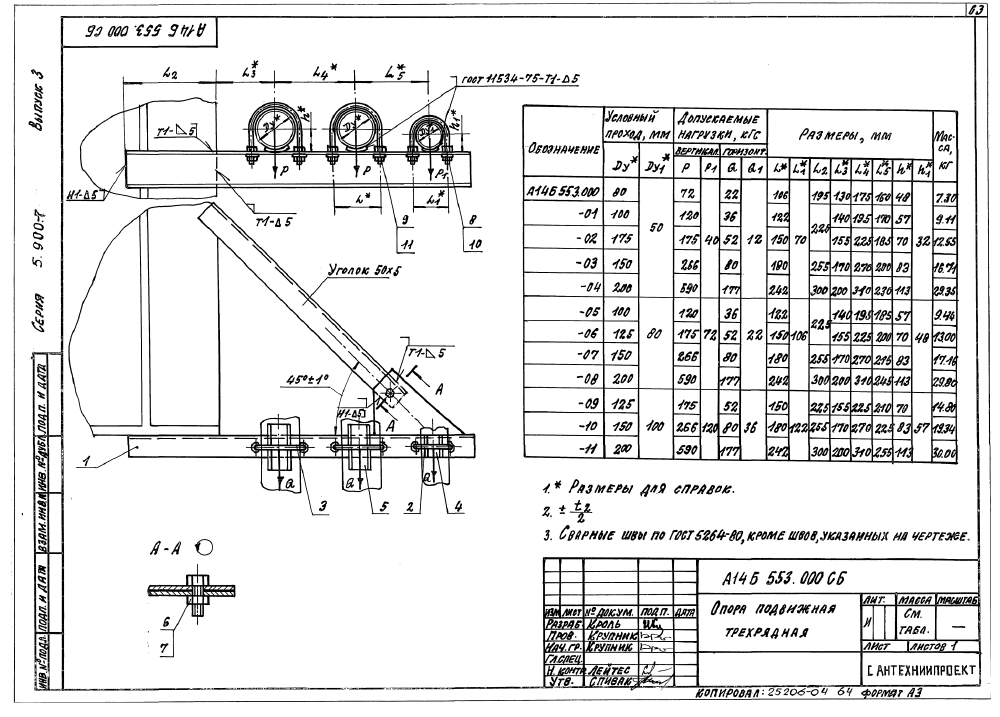

ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 553.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. В таблице приведены 12 исполнений для Ду 80-200 мм и Ду1 50-100 мм. Вертикальные нагрузки P и P1 составляют 72-590 и 40-120 кгс, горизонтальные Q и Q1 - 22-177 и 12-36 кгс. Размеры l2 - 195-300 мм, l3 - 130-200 мм, l4 - 175-310 мм, l5 - 160-255 мм. Масса - 7,3-30,0 кг.

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм				Масса, кг
	Условный проход, мм		Вертикальн.		Горизонтальн.		l₂	l₃	l₄	l₅
	Ду	Ду₁	Р	Р₁	Q	Q₁	l₂	l₃	l₄	l₅
А14Б 553.000	80	50	72	40	22	12	195,0	130,0	175,0	160,0	7,30
А14Б 553.000-01	100	50	120	40	36	12	226,0	140,0	195,0	170,0	9,11
А14Б 553.000-02	175	50	175	40	52	12	226,0	155,0	225,0	185,0	12,55
А14Б 553.000-03	150	50	266	40	80	12	255,0	170,0	270,0	200,0	16,71
А14Б 553.000-04	200	50	590	40	177	12	300,0	200,0	310,0	230,0	29,35
А14Б 553.000-05	100	80	120	72	36	22	225,0	140,0	195,0	185,0	9,44
А14Б 553.000-06	125	80	175	72	52	22	225,0	155,0	225,0	200,0	13,00
А14Б 553.000-07	150	80	266	72	80	22	255,0	170,0	270,0	215,0	17,16
А14Б 553.000-08	200	80	590	72	177	22	300,0	200,0	310,0	245,0	29,80
А14Б 553.000-09	125	100	175	120	52	36	225,0	155,0	225,0	210,0	14,80
А14Б 553.000-10	150	100	266	120	80	36	255,0	170,0	270,0	225,0	19,34
А14Б 553.000-11	200	100	590	120	177	36	300,0	200,0	310,0	255,0	30,00
