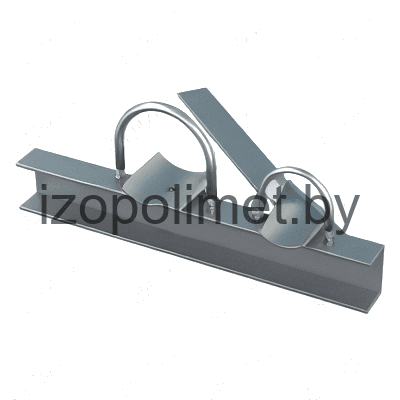

Опоры подвижные двухрядные А14Б 548.000

Name: А14Б 548.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

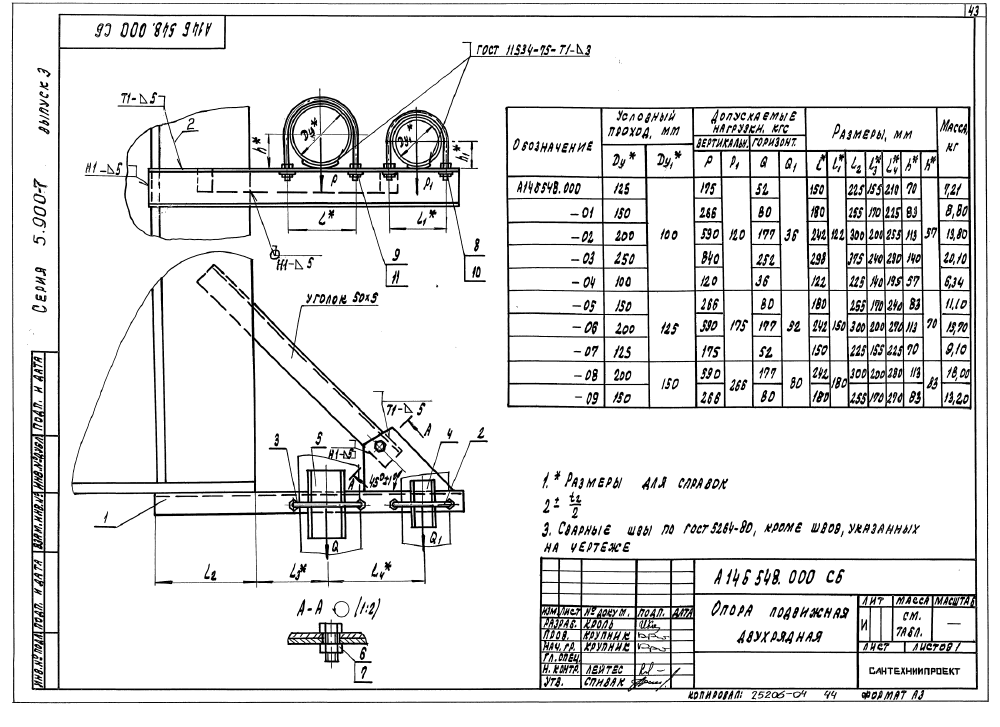

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 548.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. В таблице указаны 10 исполнений для сочетаний Ду 100-250 мм и Ду1 100-150 мм. Вертикальные нагрузки P и P1 составляют 120-840 и 120-266 кгс, горизонтальные Q и Q1 - 36-252 и 36-80 кгс. Размер l2 - 225-375 мм, l3 - 140-240 мм, l4 - 195-290 мм. Масса - 6,34-20,1 кг.

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм			Масса, кг
	Условный проход, мм		Вертикальн.		Горизонтальн.		l₂	l₃	l₄
	Ду	Ду₁	Р	Р₁	Q	Q₁	l₂	l₃	l₄
А14Б 548.000	125	100	175	120	52	36	225,0	155,0	210,0	7,21
А14Б 548.000-01	150	100	266	120	80	36	255,0	170,0	225,0	8,80
А14Б 548.000-02	200	100	590	120	177	36	300,0	200,0	255,0	13,80
А14Б 548.000-03	250	100	840	120	252	36	375,0	240,0	290,0	20,10
А14Б 548.000-04	100	100	120	120	36	36	225,0	140,0	195,0	6,34
А14Б 548.000-05	150	125	266	175	80	52	255,0	170,0	240,0	11,10
А14Б 548.000-06	200	125	590	175	177	52	300,0	200,0	270,0	15,70
А14Б 548.000-07	125	125	175	175	52	52	225,0	155,0	225,0	9,10
А14Б 548.000-08	200	150	590	266	177	80	300,0	200,0	280,0	18,00
А14Б 548.000-09	150	150	266	266	80	80	255,0	170,0	270,0	13,20
