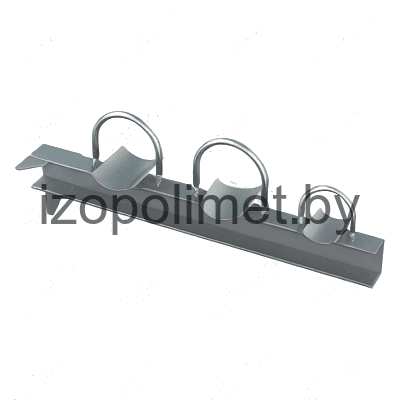

Опоры подвижные трехрядные А14Б 550.000

Name: А14Б 550.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

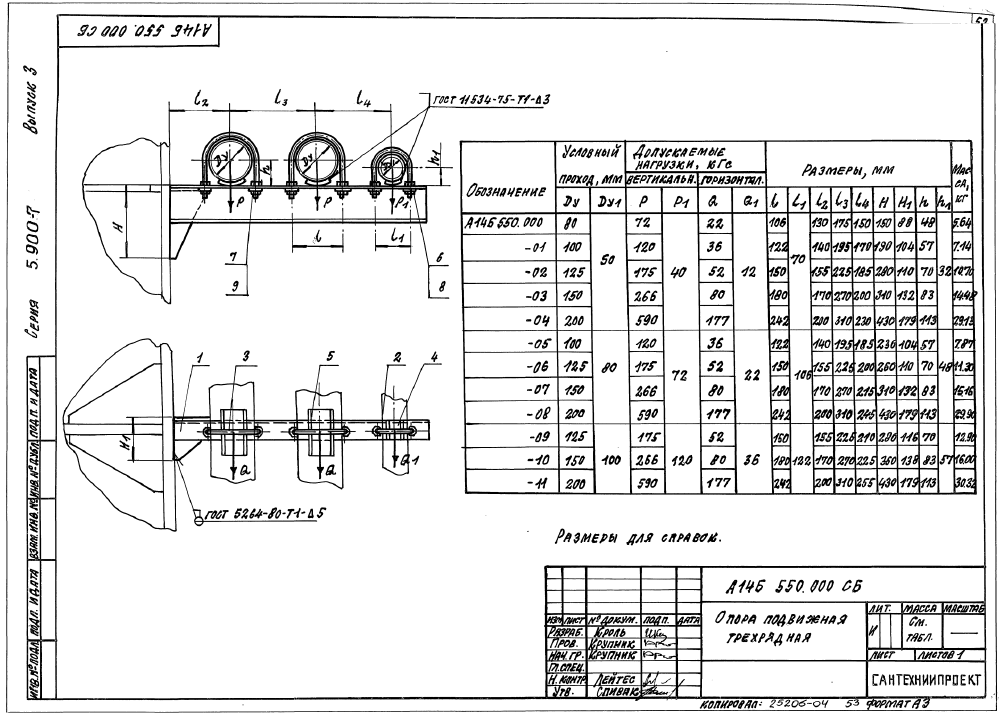

ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 550.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. Таблица содержит 12 исполнений для Ду 80-200 мм и Ду1 50-100 мм. Вертикальные нагрузки P и P1 составляют 72-590 и 40-120 кгс, горизонтальные Q и Q1 - 22-177 и 12-36 кгс. Размер l2 - 130-200 мм, l3 - 175-310 мм, l4 - 150-255 мм. Масса - 5,64-30,32 кг.

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм			Масса, кг
	Условный проход, мм		Вертикальн.		Горизонтальн.		l₂	l₃	l₄
	Ду	Ду₁	Р	Р₁	Q	Q₁	l₂	l₃	l₄
А14Б 550.000	80	50	72	40	22	12	130,0	175,0	150,0	5,64
А14Б 550.000-01	100	50	120	40	36	12	140,0	195,0	170,0	7,14
А14Б 550.000-02	125	50	175	40	52	12	155,0	225,0	185,0	10,70
А14Б 550.000-03	150	50	266	40	80	12	170,0	270,0	200,0	14,48
А14Б 550.000-04	200	50	590	40	177	12	200,0	310,0	230,0	29,13
А14Б 550.000-05	100	80	120	72	36	22	140,0	195,0	185,0	7,87
А14Б 550.000-06	125	80	175	72	52	22	155,0	225,0	200,0	11,30
А14Б 550.000-07	150	80	266	72	80	22	170,0	270,0	215,0	15,16
А14Б 550.000-08	200	80	590	72	177	22	200,0	310,0	245,0	29,90
А14Б 550.000-09	125	100	175	120	52	36	155,0	225,0	210,0	12,90
А14Б 550.000-10	150	100	266	120	80	36	170,0	270,0	225,0	16,00
А14Б 550.000-11	200	100	590	120	177	36	200,0	310,0	255,0	30,32
