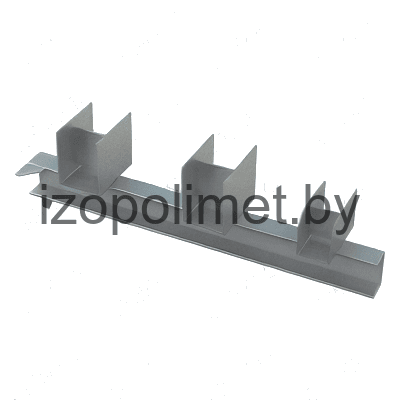

Опоры подвижные трехрядные А14Б 563.000
Описание изделия

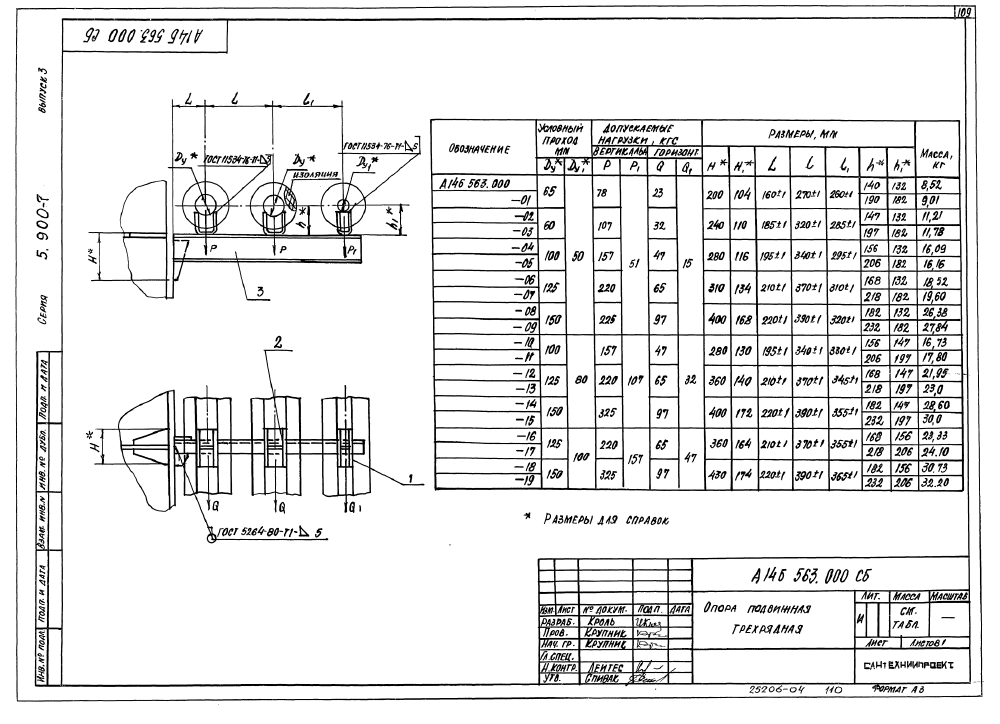

ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 563.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. В таблице указаны 20 исполнений для Ду 60-150 мм и Ду1 50-100 мм. Вертикальные нагрузки P и P1 составляют 78-325 и 51-157 кгс, горизонтальные Q и Q1 - 23-97 и 15-47 кгс. Размер L - 160-220 мм, l - 270-390 мм, l1 - 260-365 мм. Масса - 8,52-32,2 кг.
| Обозначение | Условный проход, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | L | l | l₁ | ||||||
| Ду | Ду₁ | Р | Р₁ | Q | Q₁ | |||||
| А14Б 563.000 | 65 | 50 | 78 | 51 | 23 | 15 | 160,0 | 270,0 | 260,0 | 8,52 |
| А14Б 563.000-01 | 65 | 50 | 78 | 51 | 23 | 15 | 160,0 | 270,0 | 260,0 | 9,01 |
| А14Б 563.000-02 | 60 | 50 | 107 | 51 | 32 | 15 | 185,0 | 320,0 | 285,0 | 11,21 |
| А14Б 563.000-03 | 60 | 50 | 107 | 51 | 32 | 15 | 185,0 | 320,0 | 285,0 | 11,78 |
| А14Б 563.000-04 | 100 | 50 | 157 | 51 | 47 | 15 | 195,0 | 340,0 | 295,0 | 16,09 |
| А14Б 563.000-05 | 100 | 50 | 157 | 51 | 47 | 15 | 195,0 | 340,0 | 295,0 | 16,16 |
| А14Б 563.000-06 | 125 | 50 | 220 | 51 | 65 | 15 | 210,0 | 370,0 | 310,0 | 18,52 |
| А14Б 563.000-07 | 125 | 50 | 220 | 51 | 65 | 15 | 210,0 | 370,0 | 310,0 | 19,60 |
| А14Б 563.000-08 | 150 | 50 | 225 | 51 | 97 | 15 | 220,0 | 390,0 | 320,0 | 26,38 |
| А14Б 563.000-09 | 150 | 50 | 225 | 51 | 97 | 15 | 220,0 | 390,0 | 320,0 | 27,84 |
| А14Б 563.000-10 | 100 | 80 | 157 | 107 | 47 | 32 | 195,0 | 340,0 | 330,0 | 16,73 |
| А14Б 563.000-11 | 100 | 80 | 157 | 107 | 47 | 32 | 195,0 | 340,0 | 330,0 | 17,80 |
| А14Б 563.000-12 | 125 | 80 | 220 | 107 | 65 | 32 | 210,0 | 370,0 | 345,0 | 21,95 |
| А14Б 563.000-13 | 125 | 80 | 220 | 107 | 65 | 32 | 210,0 | 370,0 | 345,0 | 23,00 |
| А14Б 563.000-14 | 150 | 80 | 325 | 107 | 97 | 32 | 220,0 | 390,0 | 355,0 | 28,60 |
| А14Б 563.000-15 | 150 | 80 | 325 | 107 | 97 | 32 | 220,0 | 390,0 | 355,0 | 30,00 |
| А14Б 563.000-16 | 125 | 100 | 220 | 157 | 65 | 47 | 210,0 | 370,0 | 355,0 | 23,33 |
| А14Б 563.000-17 | 125 | 100 | 220 | 157 | 65 | 47 | 210,0 | 370,0 | 355,0 | 24,10 |
| А14Б 563.000-18 | 150 | 100 | 325 | 157 | 97 | 47 | 220,0 | 390,0 | 365,0 | 30,73 |
| А14Б 563.000-19 | 150 | 100 | 325 | 157 | 97 | 47 | 220,0 | 390,0 | 365,0 | 32,20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
