Опоры подвижные трехрядные А14Б 565.000
Описание изделия
ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 565.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. Таблица содержит 20 исполнений для Ду 65-150 мм и Ду1 50-100 мм. Вертикальные нагрузки P и P1 указаны 78-325 и 51-157 кгс, горизонтальные Q и Q1 - 23,4-97,5 и 15,3-47,1 кгс. Размер L - 220-285 мм, l - 160-220 мм, l1 - 270-390 мм, l2 - 260-365 мм. Масса - 11,7-38,02 кг.

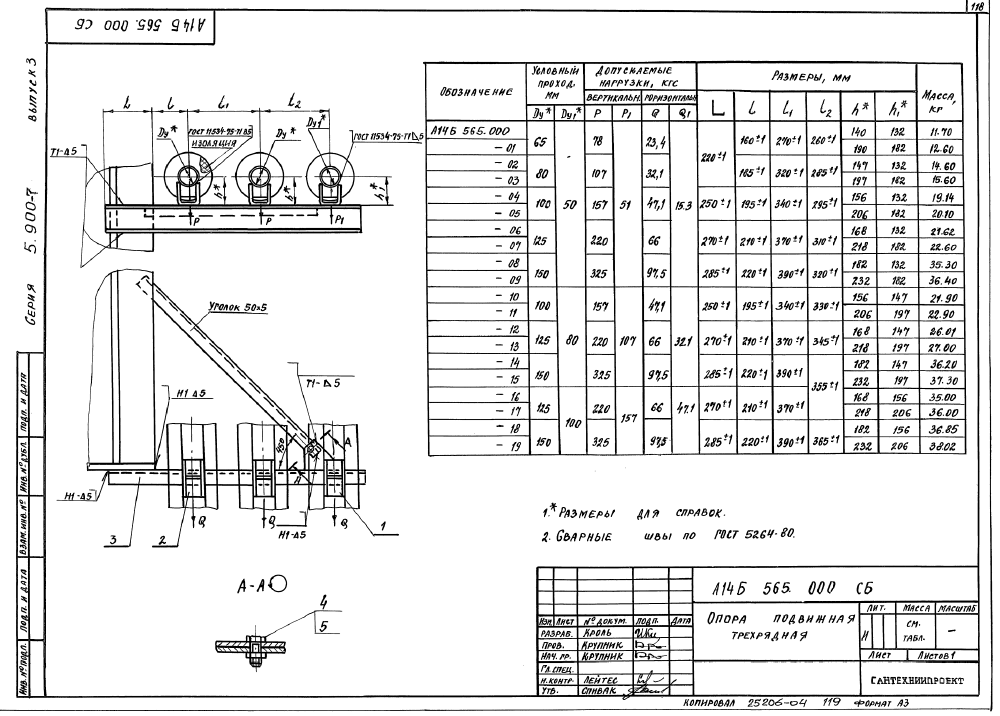

| Обозначение | Условный проход, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | L | l | l₁ | l₂ | ||||||
| Ду | Ду₁ | Р | Р₁ | Q | Q₁ | ||||||
| А14Б 565.000 | 65 | 50 | 78 | 51 | 23,4 | 15,3 | 220,0 | 160,0 | 270,0 | 260,0 | 11,70 |
| А14Б 565.000-01 | 65 | 50 | 78 | 51 | 23,4 | 15,3 | 220,0 | 160,0 | 270,0 | 260,0 | 12,60 |
| А14Б 565.000-02 | 80 | 50 | 107 | 51 | 32,1 | 15,3 | 220,0 | 185,0 | 320,0 | 285,0 | 14,60 |
| А14Б 565.000-03 | 80 | 50 | 107 | 51 | 32,1 | 15,3 | 220,0 | 185,0 | 320,0 | 285,0 | 15,60 |
| А14Б 565.000-04 | 100 | 50 | 157 | 51 | 47,1 | 15,3 | 250,0 | 195,0 | 340,0 | 295,0 | 19,14 |
| А14Б 565.000-05 | 100 | 50 | 157 | 51 | 47,1 | 15,3 | 250,0 | 195,0 | 340,0 | 295,0 | 20,10 |
| А14Б 565.000-06 | 125 | 50 | 220 | 51 | 66 | 15,3 | 270,0 | 210,0 | 370,0 | 310,0 | 21,62 |
| А14Б 565.000-07 | 125 | 50 | 220 | 51 | 66 | 15,3 | 270,0 | 210,0 | 370,0 | 310,0 | 22,60 |
| А14Б 565.000-08 | 150 | 50 | 325 | 51 | 97,5 | 15,3 | 285,0 | 220,0 | 390,0 | 320,0 | 35,30 |
| А14Б 565.000-09 | 150 | 50 | 325 | 51 | 97,5 | 15,3 | 285,0 | 220,0 | 390,0 | 320,0 | 36,40 |
| А14Б 565.000-10 | 100 | 80 | 157 | 107 | 47,1 | 32,1 | 250,0 | 195,0 | 340,0 | 330,0 | 21,90 |
| А14Б 565.000-11 | 100 | 80 | 157 | 107 | 47,1 | 32,1 | 250,0 | 195,0 | 340,0 | 330,0 | 22,90 |
| А14Б 565.000-12 | 125 | 80 | 220 | 107 | 66 | 32,1 | 270,0 | 210,0 | 370,0 | 345,0 | 26,01 |
| А14Б 565.000-13 | 125 | 80 | 220 | 107 | 66 | 32,1 | 270,0 | 210,0 | 370,0 | 345,0 | 27,00 |
| А14Б 565.000-14 | 150 | 80 | 325 | 107 | 97,5 | 32,1 | 285,0 | 220,0 | 390,0 | 355,0 | 36,20 |
| А14Б 565.000-15 | 150 | 80 | 325 | 107 | 97,5 | 32,1 | 285,0 | 220,0 | 390,0 | 355,0 | 37,30 |
| А14Б 565.000-16 | 125 | 100 | 220 | 157 | 66 | 47,1 | 270,0 | 210,0 | 370,0 | 355,0 | 35,00 |
| А14Б 565.000-17 | 125 | 100 | 220 | 157 | 66 | 47,1 | 270,0 | 210,0 | 370,0 | 355,0 | 36,00 |
| А14Б 565.000-18 | 150 | 100 | 325 | 157 | 97,5 | 47,1 | 285,0 | 220,0 | 390,0 | 365,0 | 36,85 |
| А14Б 565.001-19 | 150 | 100 | 325 | 157 | 97,5 | 47,1 | 285,0 | 220,0 | 390,0 | 365,0 | 38,02 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
