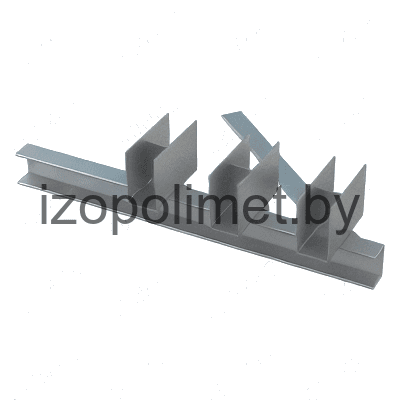

Опоры подвижные трехрядные А14Б 564.000
Описание изделия
ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 564.000 серии 5.900-7. Изделие относится к опорам трубопроводов и применяется для Ду 50-100 мм. В таблице приведены 8 исполнений. Допускаемая вертикальная нагрузка P находится в пределах 51-151 кгс, горизонтальная Q - 15,3-47,1 кгс. Размер L - 195-250 мм, l - 150-195 мм, l1 - 245-340 мм. Масса - 7,75-20,84 кг.

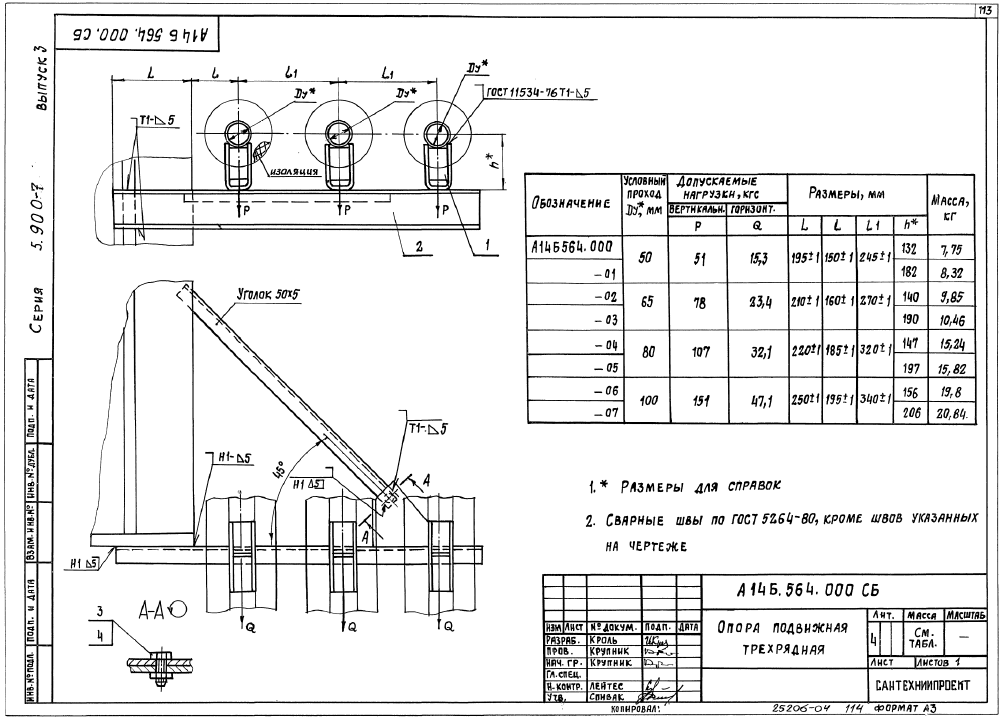

| Обозначение | Условный проход Ду, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Верттикальн. | Горизонтальн. | L | l | l₁ | |||
| Р | Q | ||||||
| А14Б 564.000 | 50 | 51 | 15,3 | 195,0 | 150,0 | 245,0 | 7,75 |
| А14Б 564.000-01 | 50 | 51 | 15,3 | 195,0 | 150,0 | 245,0 | 8,32 |
| А14Б 564.000-02 | 65 | 78 | 23,4 | 210,0 | 160,0 | 270,0 | 9,85 |
| А14Б 564.000-03 | 65 | 78 | 23,4 | 210,0 | 160,0 | 270,0 | 10,46 |
| А14Б 564.000-04 | 80 | 107 | 32,1 | 220,0 | 185,0 | 320,0 | 15,24 |
| А14Б 564.000-05 | 80 | 107 | 32,1 | 220,0 | 185,0 | 320,0 | 15,82 |
| А14Б 564.000-06 | 100 | 151 | 47,1 | 250,0 | 195,0 | 340,0 | 19,80 |
| А14Б 564.000-07 | 100 | 151 | 47,1 | 250,0 | 195,0 | 340,0 | 20,84 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
А14Б 558.000
Опоры подвижные двухрядные А14Б 558.000
А14Б 559.000
Опоры подвижные двухрядные А14Б 559.000
А14Б 560.000
Опоры подвижные двухрядные А14Б 560.000
А14Б 561.000
Опоры подвижные двухрядные А14Б 561.000
А14Б 562.000
Опоры подвижные трехрядные А14Б 562.000
А14Б 563.000
Опоры подвижные трехрядные А14Б 563.000
А14Б 565.000
Опоры подвижные трехрядные А14Б 565.000
А14Б 566.000
Опоры подвижные А14Б 566.000
А14Б 567.000
Опоры подвижные А14Б 567.000

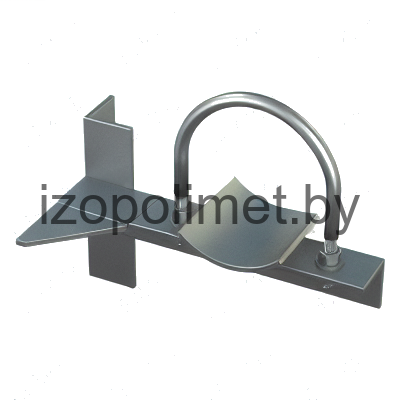

А14Б 568.000
Опоры подвижные А14Б 568.000

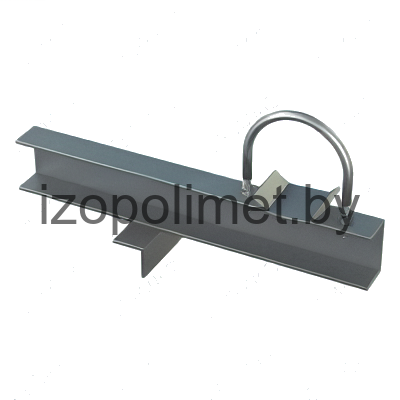

А14Б 569.000
