Гильзы для прохода труб через перекрытие А14Б 594.000
Описание изделия
ООО "Изополимет Плюс" изготавливает гильзы для прохода труб через перекрытие А14Б 594.000 серии 5.900-7. Изделие относится к опорным конструкциям и средствам крепления стальных трубопроводов. В таблице указаны 8 исполнений по рисункам 1 и 2 для Ду 50-250 мм. Размер L находится в пределах 276-525 мм, H - 327-495 мм. Масса гильз - 2,01-21,55 кг.

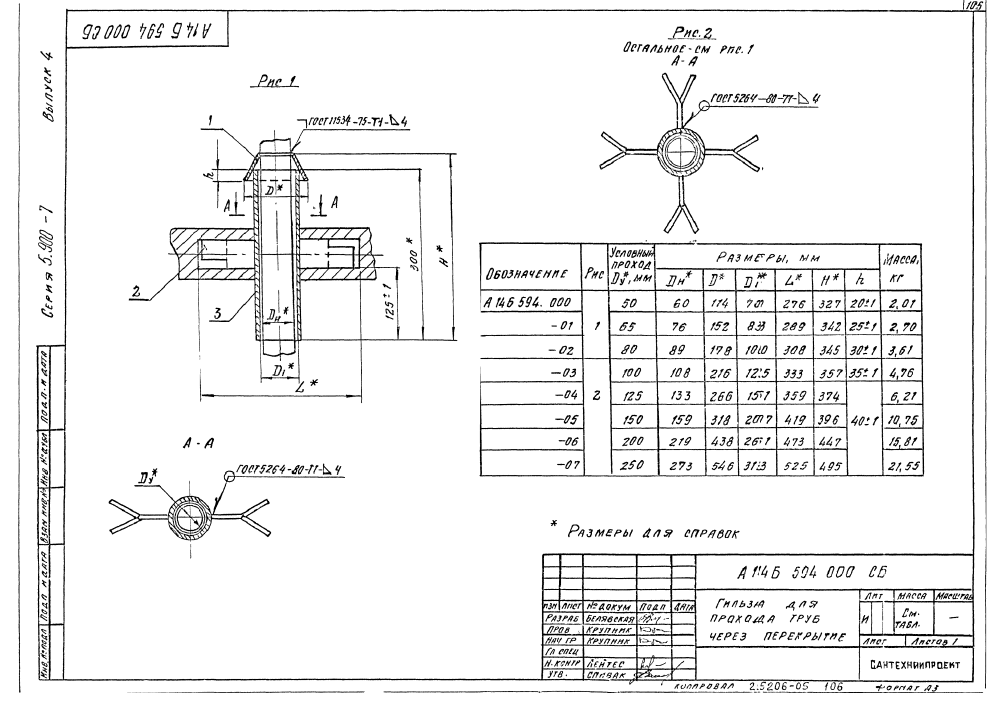

| Обозначение | Рис. | Условный проход Ду, мм | Размеры, мм | Масса, кг | |
|---|---|---|---|---|---|
| L | Н | ||||
| А14Б 594.000 | 1 | 50 | 276,0 | 327,0 | 2,01 |
| А14Б 594.000-01 | 1 | 65 | 289,0 | 342,0 | 2,70 |
| А14Б 594.000-02 | 1 | 80 | 308,0 | 345,0 | 3,61 |
| А14Б 594.000-03 | 2 | 100 | 333,0 | 357,0 | 4,76 |
| А14Б 594.000-04 | 2 | 125 | 359,0 | 374,0 | 6,21 |
| А14Б 594.000-05 | 2 | 150 | 419,0 | 396,0 | 10,75 |
| А14Б 594.000-06 | 2 | 200 | 473,0 | 447,0 | 15,81 |
| А14Б 594.000-07 | 2 | 250 | 525,0 | 495,0 | 21,55 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
