Крепления трубопроводов Т-ММ-08-2009-16. Тип КПМ1

Name: КПМ1
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Т-ММ-08-2009 (Т-ММ-08-99): Крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

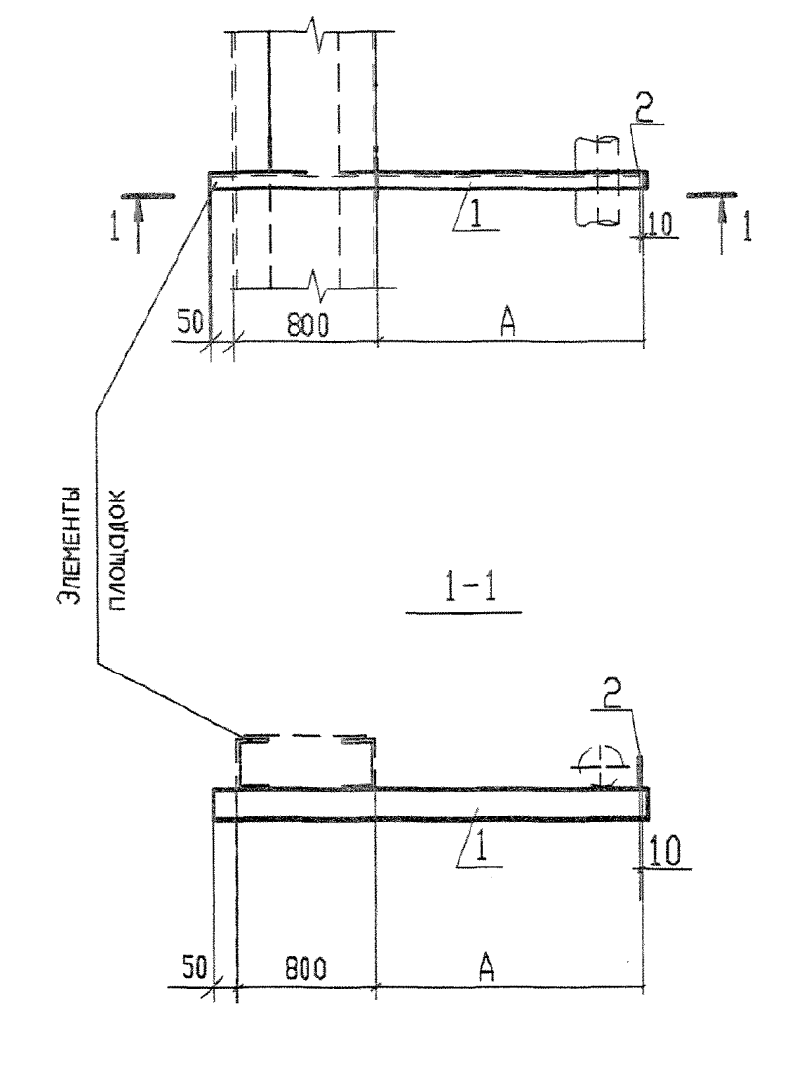

ООО "Изополимет Плюс" изготавливает крепления трубопроводов КПМ1 по Т-ММ-08-2009-16. Изделие применяется для крепления трубопроводов с расчетом по изгибающему моменту. В таблице указаны 34 марки КПМ1 с Mx 360-9600 Нм. Размер A составляет 400-1600 мм. Масса креплений находится в диапазоне от 4,24 до 45,30 кг. Типоразмер выбирается по марке, расчетному моменту и проектной схеме крепления.

Марка	Изгибающий момент Мх, Нм (кгс*м)	Размеры, мм	Масса, кг
Марка	Изгибающий момент Мх, Нм (кгс*м)	А	Масса, кг
КПМ1-40-3	360 (36)	400	4,24
КПМ1-40-6	600 (60)	400	7,20
КПМ1-40-12	1200 (120)	400	8,66
КПМ1-60-3	360 (36)	600	4,94
КПМ1-60-6	600 (60)	600	8,35
КПМ1-60-12	1200 (120)	600	10,06
КПМ1-60-24	2400 (240)	600	12,55
КПМ1-80-6	600 (60)	800	9,50
КПМ1-80-12	1200 (120)	800	11,46
КПМ1-80-24	2400 (240)	800	14,30
КПМ1-80-36	3600 (360)	800	17,30
КПМ1-80-48	4800 (480)	800	20,40
КПМ1-80-72	7200 (720)	800	23,60
КПМ1-80-96	9600 (960)	800	30,60
КПМ1-100-6	600 (60)	1000	10,70
КПМ1-100-12	1200 (120)	1000	12,80
КПМ1-100-24	2400 (240)	1000	16,00
КПМ1-100-36	3600 (360)	1000	19,40
КПМ1-100-48	4800 (480)	1000	22,90
КПМ1-100-72	7200 (720)	1000	26,40
КПМ1-100-96	9600 (960)	1000	34,30
КПМ1-120-24	2400 (240)	1200	17,70
КПМ1-120-36	3600 (360)	1200	21,50
КПМ1-120-48	4800 (480)	1200	25,30
КПМ1-120-72	7200 (720)	1200	29,40
КПМ1-120-96	9600 (960)	1200	37,90
КПМ1-140-36	3600 (360)	1400	23,50
КПМ1-140-48	4800 (480)	1400	27,80
КПМ1-140-72	7200 (720)	1400	32,10
КПМ1-140-96	9600 (960)	1400	41,50
КПМ1-160-36	3600 (360)	1600	25,60
КПМ1-160-48	4800 (480)	1600	30,30
КПМ1-160-72	7200 (720)	1600	35,00
КПМ1-160-96	9600 (960)	1600	45,30
