Крепления трубопроводов Т-ММ-08-2009-18. Тип КПМ3
Описание изделия

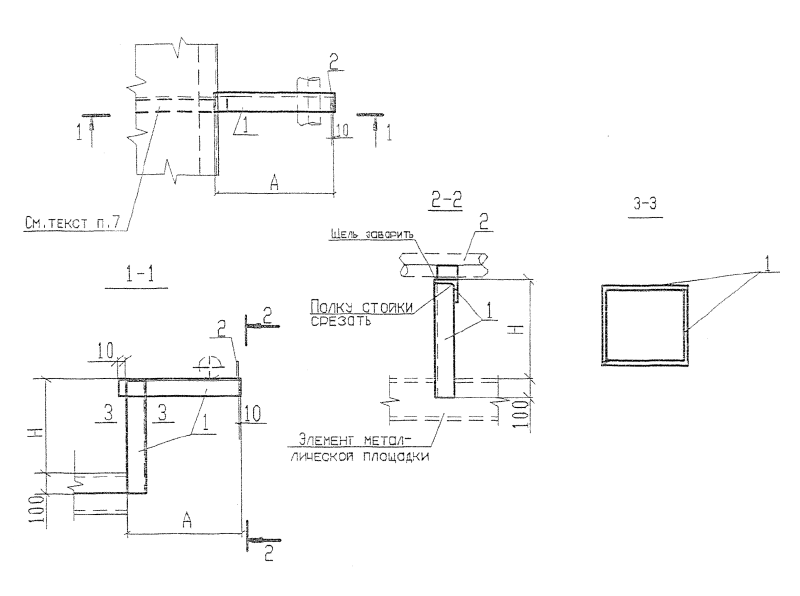

ООО "Изополимет Плюс" изготавливает крепления трубопроводов КПМ3 по Т-ММ-08-2009-18. Изделие применяется для крепления трубопроводов с учетом изгибающего момента и высоты установки. В таблице приведены 12 марок КПМ3 с Mx 120-3360 Нм. Размер A составляет 200-500 мм, H - 300-500 мм. Масса креплений находится в диапазоне от 5,85 до 21,15 кг. Конкретная марка выбирается по расчетному моменту.
| Марка | Изгибающий момент Мх, Нм (кгс*м) | Размеры, мм | Масса, кг | |
|---|---|---|---|---|
| А | Н | |||
| КПМ3-30-1 | 120 (12) | 200 | 300 | 5,85 |
| КПМ3-40-1 | 120 (12) | 200 | 400 | 6,98 |
| КПМ3-50-1 | 120 (12) | 200 | 500 | 8,12 |
| КПМ3-30-4 | 480 (48) | 300 | 300 | 7,75 |
| КПМ3-40-4 | 480 (48) | 300 | 400 | 9,13 |
| КПМ3-50-4 | 480 (48) | 300 | 500 | 10,51 |
| КПМ3-30-16 | 1680 (168) | 400 | 300 | 11,93 |
| КПМ3-40-16 | 1680 (168) | 400 | 400 | 13,84 |
| КПМ3-50-16 | 1680 (168) | 400 | 500 | 15,77 |
| КПМ3-30-33 | 3360 (336) | 500 | 300 | 16,28 |
| КПМ3-40-33 | 3360 (336) | 500 | 400 | 18,71 |
| КПМ3-50-33 | 3360 (336) | 500 | 500 | 21,15 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
