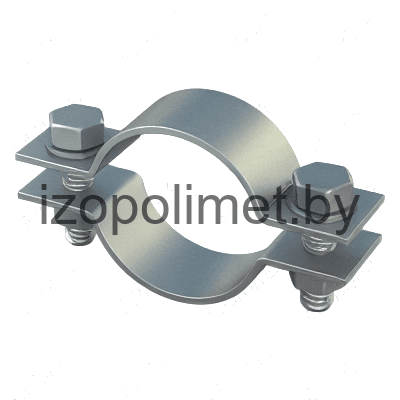

Опоры трубопроводов SFS 5370
Категория
Опоры трубопроводов
Серия
Опоры для трубопроводов SFS
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры трубопроводов SFS 5370. Изделие относится к опорам для трубопроводов SFS и подбирается по диаметру и монтажным размерам. В таблице приведены 18 исполнений: D 18-508 мм, DN 10-500, de 17,2-508 мм. Размер a составляет 42-600 мм, l - 57-672 мм, c - 7,5-36 мм, R - 5-20 мм, f - 4-18 мм, d - 7-27 мм. Крепеж указан от M6x20 до M24x70, масса - 0,10-11,00 кг.

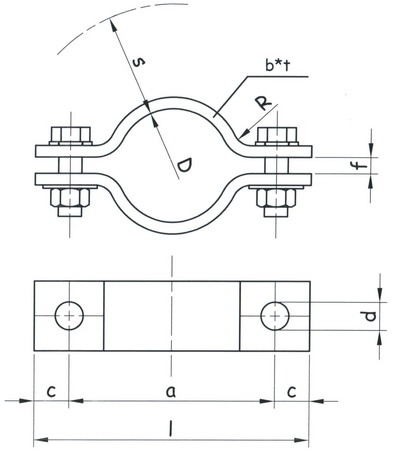

| D | DN | de | a | l | c | R | f | d | b*t | s | Bolt | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18,0 | 10,0 | 17,2 | 42,0 | 57,0 | 7,5 | 5,0 | 4,0 | 7,0 | 20 x 3 | 30,0 | M6x20 | 0,10 |
| 21,0 | 15,0 | 21,3 | 56,0 | 75,0 | 9,5 | 8,0 | 5,0 | 10,0 | 25 x 5 | 30,0 | M8x25 | 0,18 |
| 27,0 | 20,0 | 26,9 | 62,0 | 81,0 | 9,5 | 8,0 | 7,0 | 10,0 | 25 x 5 | 30,0 | M8x25 | 0,20 |
| 34,0 | 25,0 | 33,7 | 69,0 | 88,0 | 9,5 | 8,0 | 7,0 | 10,0 | 30 x 5 | 30,0 | M8x25 | 0,29 |
| 43,0 | 32,0 | 42,4 | 85,0 | 115,0 | 15,0 | 8,0 | 7,0 | 12,0 | 30 x 5 | 40,0 | M10x30 | 0,38 |
| 49,0 | 40,0 | 48,3 | 89,0 | 119,0 | 15,0 | 8,0 | 7,0 | 12,0 | 30 x 5 | 40,0 | M10x30 | 0,40 |
| 61,0 | 50,0 | 60,3 | 101,0 | 131,0 | 15,0 | 8,0 | 7,0 | 12,0 | 30 x 5 | 40,0 | M10x40 | 0,46 |
| 77,0 | 65,0 | 76,1 | 126,0 | 158,0 | 16,0 | 10,0 | 7,0 | 14,0 | 30 x 6 | 40,0 | M12x35 | 0,66 |
| 89,0 | 80,0 | 88,9 | 139,0 | 171,0 | 16,0 | 10,0 | 7,0 | 14,0 | 30 x 6 | 40,0 | M12x35 | 0,72 |
| 115,0 | 100,0 | 114,3 | 174,0 | 218,0 | 22,0 | 16,0 | 8,0 | 18,0 | 40 x 8 | 60,0 | M16x50 | 1,60 |
| 140,0 | 125,0 | 139,7 | 200,0 | 244,0 | 22,0 | 16,0 | 8,0 | 18,0 | 40 x 8 | 60,0 | M16x50 | 1,80 |
| 169,0 | 150,0 | 168,3 | 229,0 | 273,0 | 22,0 | 16,0 | 8,0 | 18,0 | 40 x 8 | 60,0 | M16x50 | 2,10 |
| 220,0 | 200,0 | 219,1 | 283,0 | 327,0 | 22,0 | 16,0 | 8,0 | 18,0 | 50 x 8 | 60,0 | M16x50 | 3,00 |
| 273,0 | 250,0 | 273,0 | 348,0 | 396,0 | 24,0 | 16,0 | 14,0 | 23,0 | 60 x 8 | 70,0 | M20x60 | 4,60 |
| 324,0 | 300,0 | 323,9 | 398,0 | 458,0 | 30,0 | 16,0 | 14,0 | 23,0 | 60 x 8 | 70,0 | M20x60 | 5,20 |
| 356,0 | 350,0 | 355,6 | 432,0 | 492,0 | 30,0 | 16,0 | 14,0 | 23,0 | 60 x 8 | 70,0 | M20x60 | 5,70 |
| 407,0 | 400,0 | 406,4 | 498,0 | 570,0 | 36,0 | 20,0 | 18,0 | 27,0 | 70 x 10 | 90,0 | M24x70 | 9,50 |
| 508,0 | 500,0 | 508,0 | 600,0 | 672,0 | 36,0 | 20,0 | 18,0 | 27,0 | 70 x 10 | 90,0 | M24x70 | 11,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб

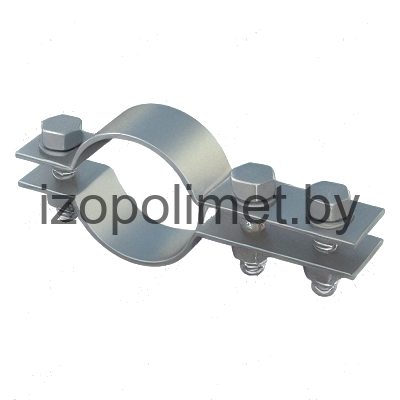

SFS 5371
Опоры трубопроводов SFS 5371
от 10 руб

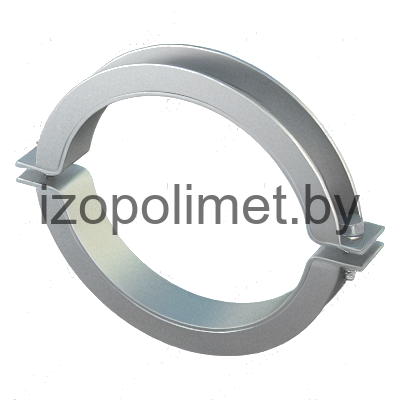

SFS 5372
Опоры трубопроводов SFS 5372
от 10 руб

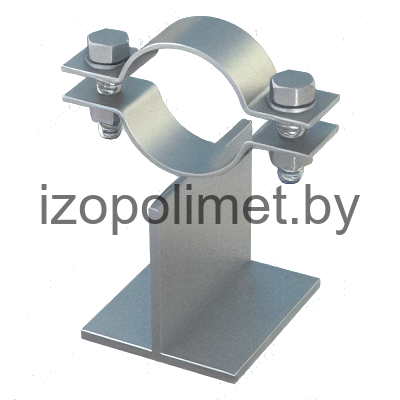

SFS 5373
Опоры трубопроводов SFS 5373
от 10 руб

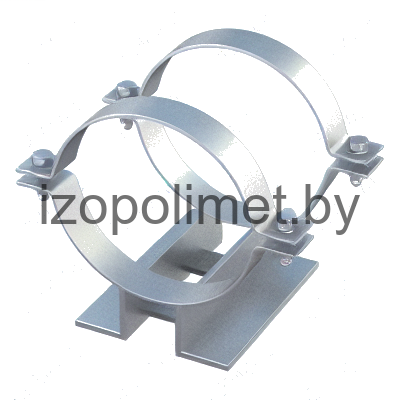

SFS 5374
Опоры трубопроводов SFS 5374
от 10 руб

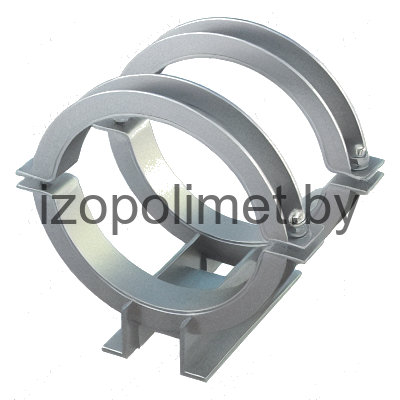

SFS 5375
Опоры трубопроводов SFS 5375
от 10 руб

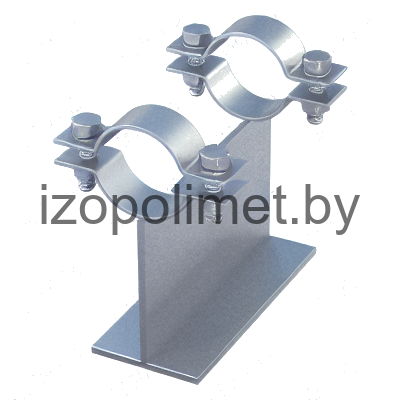

SFS 5376
Опоры трубопроводов SFS 5376
от 10 руб

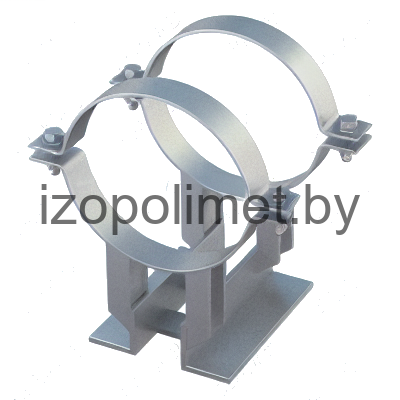

SFS 5377
