Опоры трубопроводов SFS 5371
Категория
Опоры трубопроводов
Серия
Опоры для трубопроводов SFS
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры трубопроводов SFS 5371. Изделие относится к опорам для трубопроводов SFS и подбирается по диаметру, габаритам и крепежу. В таблице приведены 18 исполнений: D 18-508 мм, DN 10-500, de 17,2-508 мм. Размер a составляет 42-600 мм, l - 103-776 мм, c - 7,5-36 мм, e - 46-104 мм. Крепеж указан от M6x20 до M24x70, масса изделий - 0,15-12,00 кг.

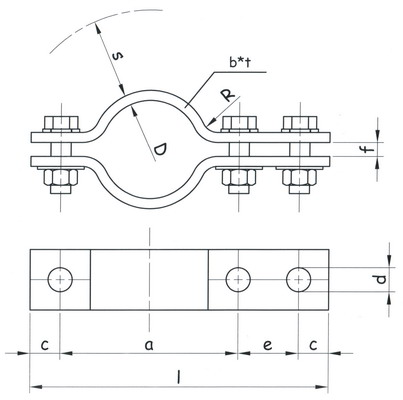

| D | DN | de | a | l | c | e | R | f | d | b*t | s | Bolt | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18,0 | 10,0 | 17,2 | 42,0 | 103,0 | 7,5 | 46,0 | 5,0 | 4,0 | 7,0 | 20 x 3 | 30,0 | M6x20 | 0,15 |
| 21,0 | 15,0 | 21,3 | 56,0 | 121,0 | 9,5 | 46,0 | 8,0 | 5,0 | 10,0 | 25 x 5 | 30,0 | M8x25 | 0,24 |
| 27,0 | 20,0 | 26,9 | 62,0 | 127,0 | 9,5 | 46,0 | 8,0 | 7,0 | 10,0 | 25 x 5 | 30,0 | M8x25 | 0,27 |
| 34,0 | 25,0 | 33,7 | 69,0 | 134,0 | 9,5 | 46,0 | 8,0 | 7,0 | 10,0 | 30 x 5 | 30,0 | M8x25 | 0,32 |
| 43,0 | 32,0 | 42,4 | 85,0 | 161,0 | 15,0 | 46,0 | 8,0 | 7,0 | 12,0 | 30 x 5 | 40,0 | M10x30 | 0,49 |
| 49,0 | 40,0 | 48,3 | 89,0 | 165,0 | 15,0 | 46,0 | 8,0 | 7,0 | 12,0 | 30 x 5 | 40,0 | M10x30 | 0,51 |
| 61,0 | 50,0 | 60,3 | 101,0 | 185,0 | 15,0 | 54,0 | 8,0 | 7,0 | 12,0 | 30 x 5 | 40,0 | M10x40 | 0,65 |
| 77,0 | 65,0 | 76,1 | 126,0 | 212,0 | 16,0 | 54,0 | 10,0 | 7,0 | 14,0 | 30 x 6 | 40,0 | M12x35 | 0,77 |
| 89,0 | 80,0 | 88,9 | 139,0 | 225,0 | 16,0 | 54,0 | 10,0 | 7,0 | 14,0 | 30 x 6 | 40,0 | M12x35 | 0,83 |
| 115,0 | 100,0 | 114,3 | 174,0 | 288,0 | 22,0 | 70,0 | 16,0 | 8,0 | 18,0 | 40 x 8 | 60,0 | M16x50 | 1,80 |
| 140,0 | 125,0 | 139,7 | 200,0 | 314,0 | 22,0 | 70,0 | 16,0 | 8,0 | 18,0 | 40 x 8 | 60,0 | M16x50 | 1,90 |
| 169,0 | 150,0 | 168,3 | 229,0 | 343,0 | 22,0 | 70,0 | 16,0 | 8,0 | 18,0 | 40 x 8 | 60,0 | M16x50 | 2,00 |
| 220,0 | 200,0 | 219,1 | 283,0 | 397,0 | 22,0 | 70,0 | 16,0 | 8,0 | 18,0 | 50 x 8 | 60,0 | M20x50 | 3,20 |
| 273,0 | 250,0 | 273,0 | 348,0 | 466,0 | 24,0 | 70,0 | 16,0 | 14,0 | 23,0 | 60 x 8 | 70,0 | M20x60 | 5,20 |
| 324,0 | 300,0 | 323,9 | 398,0 | 544,0 | 30,0 | 86,0 | 16,0 | 14,0 | 23,0 | 60 x 8 | 70,0 | M20x60 | 5,90 |
| 356,0 | 350,0 | 355,6 | 432,0 | 576,0 | 30,0 | 86,0 | 16,0 | 14,0 | 23,0 | 60 x 8 | 70,0 | M20x60 | 6,30 |
| 407,0 | 400,0 | 406,7 | 498,0 | 656,0 | 36,0 | 86,0 | 20,0 | 18,0 | 27,0 | 70 x 10 | 90,0 | M24x70 | 11,00 |
| 508,0 | 500,0 | 508,0 | 600,0 | 776,0 | 36,0 | 104,0 | 20,0 | 18,0 | 27,0 | 70 x 10 | 90,0 | M24x70 | 12,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
