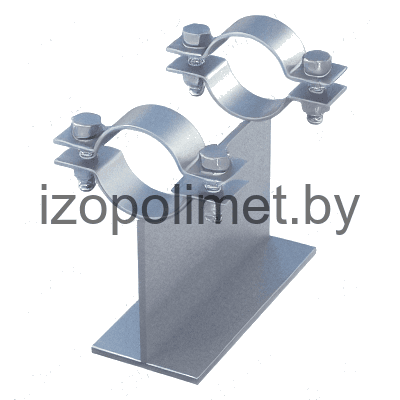

Опоры трубопроводов SFS 5376
Категория
Опоры трубопроводов
Серия
Опоры для трубопроводов SFS
Базовая стоимость
от 10 руб
Описание изделия

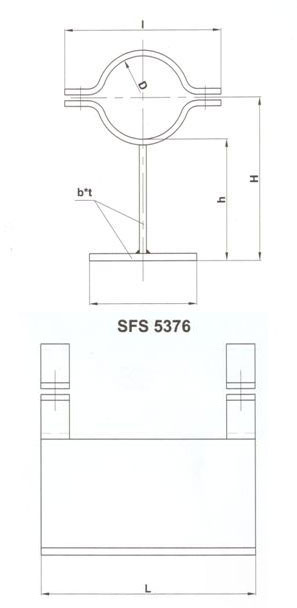

ООО "Изополимет Плюс" изготавливает опоры трубопроводов SFS 5376. Изделие применяется для D 18-169 мм, Dn 10-150 и De 17,2-168,3 мм. В таблице указаны 12 исполнений. Размер a составляет 42-229 мм, l - 57-273 мм, H - 119-253 мм, h - 110-168 мм. Профиль b*t указан в таблице, длина L - 250-300 мм. Масса опор - 2,6-11,6 кг.
| D | Dn | De | a | l | H | h | b*t | L | M(kg) |
|---|---|---|---|---|---|---|---|---|---|
| 18,0 | 10,0 | 17,2 | 42,0 | 57,0 | 119,0 | 110,0 | 100 x 6 | 250,0 | 2,60 |
| 21,0 | 15,0 | 21,3 | 56,0 | 75,0 | 121,0 | 110,0 | 100 x 6 | 250,0 | 2,70 |
| 27,0 | 20,0 | 26,9 | 62,0 | 81,0 | 124,0 | 110,0 | 100 x 6 | 250,0 | 2,80 |
| 34,0 | 25,0 | 33,7 | 69,0 | 88,0 | 150,0 | 133,0 | 120 x 8 | 250,0 | 4,30 |
| 43,0 | 32,0 | 42,4 | 85,0 | 115,0 | 155,0 | 133,0 | 120 x 8 | 250,0 | 4,50 |
| 49,0 | 40,0 | 48,3 | 89,0 | 119,0 | 158,0 | 133,0 | 120 x 8 | 250,0 | 4,60 |
| 61,0 | 50,0 | 60,3 | 101,0 | 131,0 | 164,0 | 133,0 | 120 x 8 | 250,0 | 4,70 |
| 77,0 | 65,0 | 76,1 | 126,0 | 158,0 | 172,0 | 133,0 | 120 x 8 | 250,0 | 5,10 |
| 89,0 | 80,0 | 88,9 | 139,0 | 171,0 | 178,0 | 133,0 | 120 x 8 | 300,0 | 5,90 |
| 115,0 | 100,0 | 114,3 | 174,0 | 218,0 | 226,0 | 168,0 | 150 x 10 | 300,0 | 10,10 |
| 140,0 | 125,0 | 139,7 | 200,0 | 244,0 | 244,0 | 168,0 | 150 x 10 | 300,0 | 10,60 |
| 169,0 | 150,0 | 168,3 | 229,0 | 273,0 | 253,0 | 168,0 | 150 x 10 | 300,0 | 11,60 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
