Разгружающее устройство для блоков пружин Т42
Описание изделия
ООО "Изополимет Плюс" изготавливает разгружающие устройства Т42 серии 4.903-10 для блоков пружин Т26. Изделие применяется как вспомогательный элемент пружинной подвески трубопровода тепловой сети. В таблице приведены исполнения Т42.01-Т42.06 с допускаемой нагрузкой 534-5960 кгс и диаметром тяги от M12 до M30. Размер H составляет 220-300 мм, A - 120-180 мм, L - 150-220 мм. Масса устройства находится в диапазоне от 2,57 до 7,64 кг.

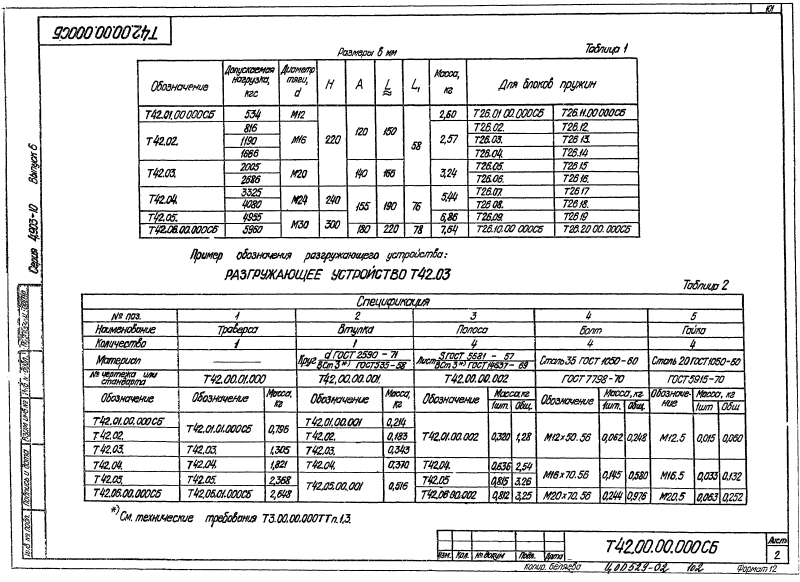

| Обозначение | Допускаемая нагрузка, кгс | Диаметр тяги, d | H | A | L | L1 | Масса, кг | Для блоков пружин | |
|---|---|---|---|---|---|---|---|---|---|
| Т42.01 | 534 | M12 | 220 | 120 | 150 | 58 | 2,6 | Т26.01 | Т26.11 |
| Т42.02 | 816 | M15 | 220 | 120 | 150 | 58 | 2,57 | Т26.02 | Т26.12 |
| Т42.02 | 1190 | M15 | 220 | 120 | 150 | 58 | 2,57 | Т26.03 | Т26.13 |
| Т42.02 | 1666 | M15 | 220 | 120 | 150 | 58 | 2,57 | Т26.04 | Т26.14 |
| Т42.03 | 2005 | M20 | 220 | 140 | 166 | 58 | 3,24 | Т26.05 | Т26.15 |
| Т42.03 | 2686 | M20 | 220 | 140 | 166 | 58 | 3,24 | Т26.06 | Т26.16 |
| Т42.04 | 3325 | M24 | 240 | 155 | 190 | 76 | 5,44 | Т26.07 | Т26.17 |
| Т42.04 | 4080 | M24 | 240 | 155 | 190 | 76 | 5,44 | Т26.08 | Т26.18 |
| Т42.05 | 4955 | M30 | 300 | 155 | 190 | 76 | 6,86 | Т26.09 | Т26.19 |
| Т42.06 | 5960 | M30 | 300 | 180 | 220 | 78 | 7,64 | Т26.10 | Т26.20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
