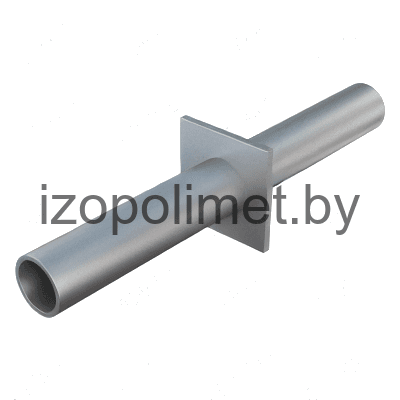

Конструкция пропуска коммуникаций КПК-5

Name: КПК-5
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Сальники для труб

Серия

Серия 03.005-5

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает конструкции пропуска коммуникаций КПК-5 по серии 03.005-5. Таблица содержит 90 исполнений. Диаметр D находится в пределах 21,3-530 мм, размер l - 200-325 мм, L - 400-650 мм, B - 120-630 мм, h - 3-6 мм. Масса изделий составляет 1,2-91,6 кг, что позволяет подобрать вариант под разные габариты коммуникаций.

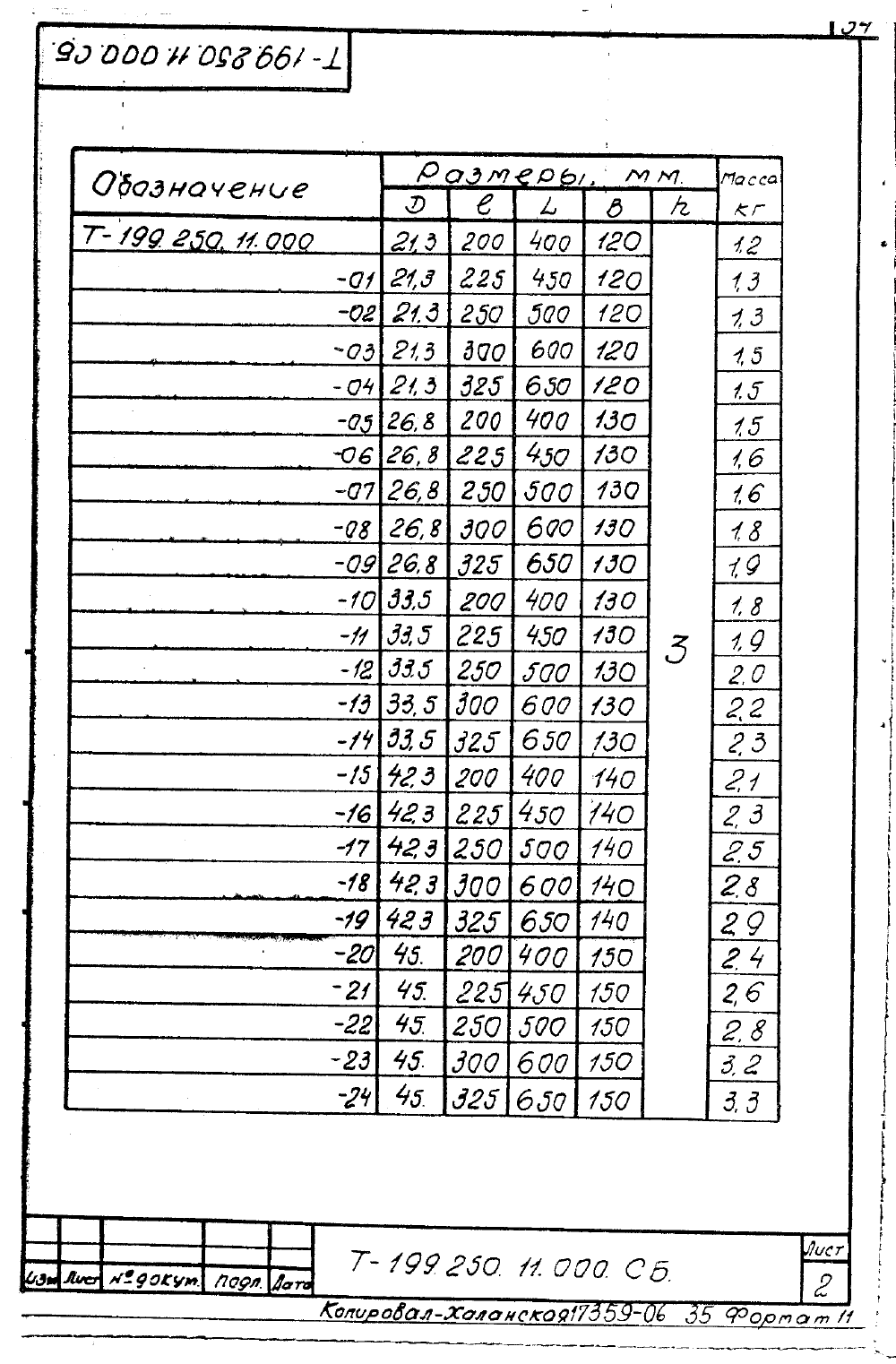

Обозначение	Размеры, мм					Масса, кг
Обозначение	D	l	L	B	h	Масса, кг
Т-199.250.11.000-00	21,3	200	400	120	3	1,2
Т-199.250.11.000-01	21,3	225	450	120	3	1,3
Т-199.250.11.000-02	21,3	250	500	120	3	1,3
Т-199.250.11.000-03	21,3	300	600	120	3	1,5
Т-199.250.11.000-04	21,3	325	650	130	3	1,5
Т-199.250.11.000-05	26,8	200	400	130	3	1,5
Т-199.250.11.000-06	26,8	225	450	130	3	1,6
Т-199.250.11.000-07	26,8	250	500	130	3	1,6
Т-199.250.11.000-08	26,5	300	600	130	3	1,8
Т-199.250.11.000-09	26,8	325	650	130	3	1,9
Т-199.250.11.000-10	33,5	200	400	130	3	1,8
Т-199.250.11.000-11	33,5	225	450	130	3	1,9
Т-199.250.11.000-12	33,5	250	500	130	3	2
Т-199.250.11.000-13	33,5	300	600	130	3	2,2
Т-199.250.11.000-14	33,5	325	650	130	3	2,3
Т-199.250.11.000-15	42,3	200	400	140	3	2,1
Т-199.250.11.000-16	42,3	225	450	140	3	2,3
Т-199.250.11.000-17	42,3	250	500	140	3	2,5
Т-199.250.11.000-18	42,3	300	600	140	3	2,8
Т-199.250.11.000-19	42,3	325	650	140	3	2,9
Т-199.250.11.000-20	45	200	400	150	3	2,4
Т-199.250.11.000-21	45	225	450	150	3	2,6
Т-199.250.11.000-22	45	250	500	150	3	2,8
Т-199.250.11.000-23	45	300	600	150	3	3,2
Т-199.250.11.000-24	45	325	650	150	3	3,3
Т-199.250.11.000-25	50	200	400	150	3	2,6
Т-199.250.11.000-26	50	225	450	150	3	2,8
Т-199.250.11.000-27	50	250	500	150	3	3
Т-199.250.11.000-28	50	300	600	150	3	3,4
Т-199.250.11.000-29	50	325	650	150	3	3,6
Т-199.250.11.000-30	54	200	400	150	3	2,6
Т-199.250.11.000-31	56	225	450	150	3	2,9
Т-199.250.11.000-32	54	250	500	150	3	3,1
Т-199.250.11.000-33	54	300	600	150	3	3,5
Т-199.250.11.000-34	54	325	650	150	3	3,7
Т-199.250.11.000-35	57	200	400	160	3	3
Т-199.250.11.000-36	57	225	450	160	3	3,2
Т-199.250.11.000-37	57	250	500	160	3	3,4
Т-199.250.11.000-38	57	300	600	160	3	3,9
Т-199.250.11.000-39	57	325	650	160	3	4,1
Т-199.250.11.000-40	76	200	400	180	3	3,8
Т-199.250.11.000-41	76	225	450	180	3	4,1
Т-199.250.11.000-42	76	250	500	180	3	4,4
Т-199.250.11.000-43	76	300	600	180	3	5,1
Т-199.250.11.000-44	76	325	650	180	3	5,4
Т-199.250.11.000-45	89	200	400	190	3	4,4
Т-199.250.11.000-46	89	225	450	190	3	4,7
Т-199.250.11.000-47	89	250	500	190	3	5,1
Т-199.250.11.000-48	89	300	600	190	3	5,8
Т-199.250.11.000-49	89	325	650	190	3	5,8
Т-199.250.11.000-50	108	200	400	210	4	5,7
Т-199.250.11.000-51	108	225	450	210	4	6,2
Т-199.250.11.000-52	108	250	500	210	4	6,7
Т-199.250.11.000-53	108	300	600	210	4	7,8
Т-199.250.11.000-54	108	325	650	210	4	8
Т-199.250.11.000-55	133	200	400	230	4	6,9
Т-199.250.11.000-56	133	225	450	230	4	7,5
Т-199.250.11.000-57	133	250	500	230	4	8,2
Т-199.250.11.000-58	133	300	600	230	4	9,4
Т-199.250.11.000-59	133	325	650	230	4	10,1
Т-199.250.11.000-60	159	200	400	260	4	8,9
Т-199.250.11.000-61	159	225	450	260	4	9,9
Т-199.250.11.000-62	159	250	500	260	4	10,8
Т-199.250.11.000-63	159	300	600	260	4	12,5
Т-199.250.11.000-64	159	325	650	260	4	13,4
Т-199.250.11.000-65	219	200	400	320	6	15,6
Т-199.250.11.000-66	219	225	450	320	6	17,2
Т-199.250.11.000-67	219	250	500	320	6	18,8
Т-199.250.11.000-68	219	300	600	320	6	21,9
Т-199.250.11.000-69	219	325	650	320	6	23,5
Т-199.250.11.000-70	273	200	400	370	6	24,6
Т-199.250.11.000-71	273	225	450	370	6	27,2
Т-199.250.11.000-72	273	250	500	370	6	29,8
Т-199.250.11.000-73	273	300	600	370	6	35,1
Т-199.250.11.000-74	273	325	650	370	6	37,7
Т-199.250.11.000-75	325	200	400	430	6	29,8
Т-199.250.11.000-76	325	225	450	430	6	32,9
Т-199.250.11.000-77	325	250	500	430	6	36,1
Т-199.250.11.000-78	325	300	600	430	6	42,3
Т-199.250.11.000-79	325	325	650	430	6	45,5
Т-199.250.11.000-80	426	200	400	530	6	47,5
Т-199.250.11.000-81	426	225	450	530	6	52,7
Т-199.250.11.000-82	426	250	500	530	6	57,8
Т-199.250.11.000-83	426	300	600	530	6	68,1
Т-199.250.11.000-84	426	325	650	530	6	73,2
Т-199.250.11.000-85	530	200	400	630	6	59,5
Т-199.250.11.000-86	530	225	450	630	6	65,9
Т-199.250.11.000-87	530	250	500	630	6	72,3
Т-199.250.11.000-88	530	300	600	630	6	85,1
Т-199.250.11.000-89	530	325	650	630	6	91,6
