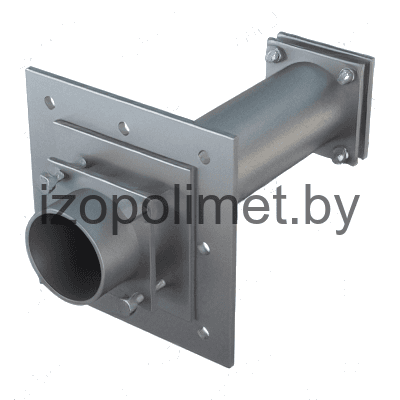

Конструкция пропуска коммуникаций КПК-9

Name: КПК-9
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Сальники для труб

Серия

Серия 03.005-5

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

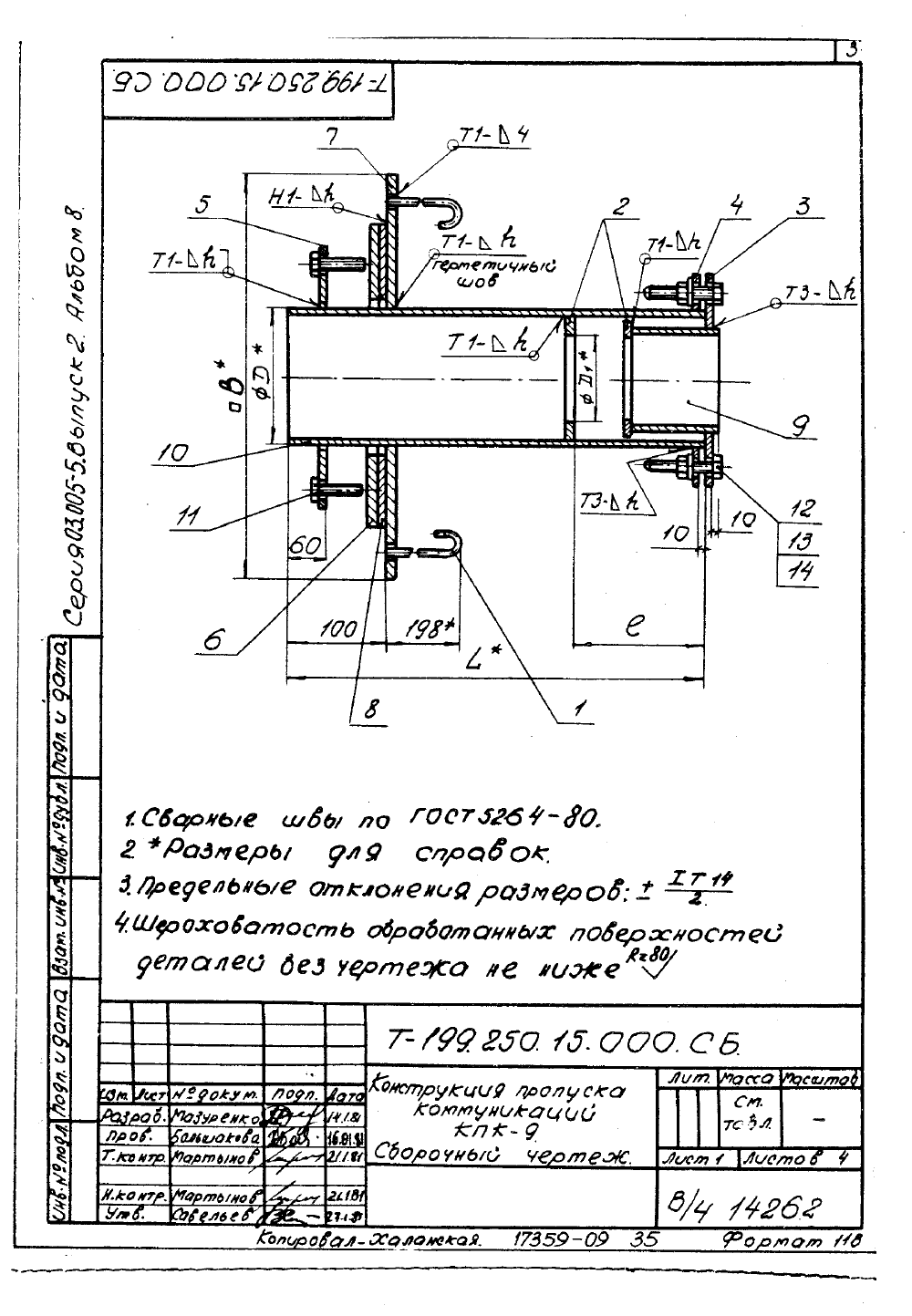

ООО "Изополимет Плюс" изготавливает конструкции пропуска коммуникаций КПК-9 по серии 03.005-5. В таблице приведены 56 исполнений с размерами D 108-630 мм и D1 49-534 мм. Размер l составляет 100-300 мм, L - 500-700 мм, B - 510-1030 мм, h - 4-6 мм. Масса изделий - 52,4-292,4 кг.

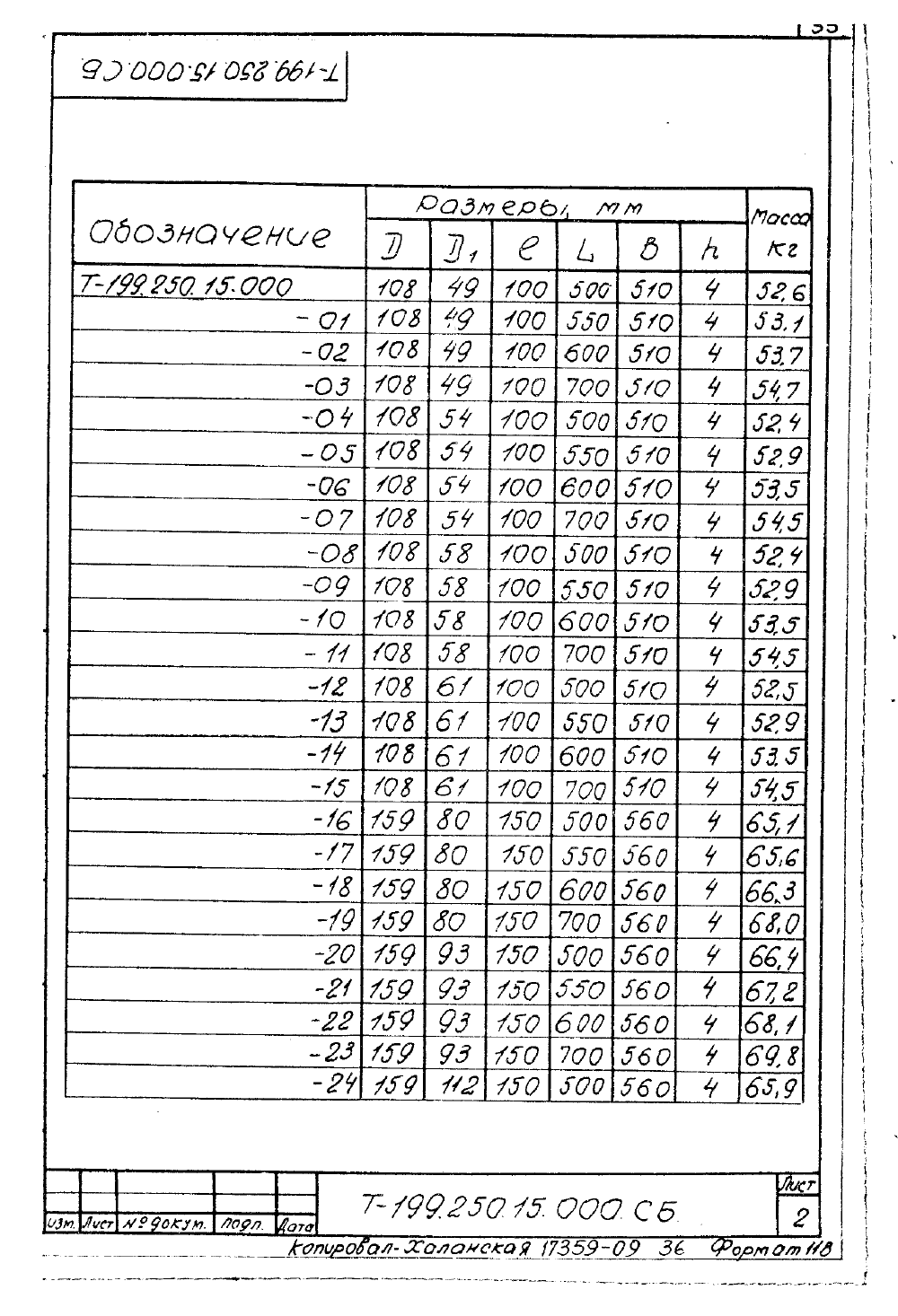

Обозначение	Размеры, мм						Масса, кг
Обозначение	D	D1	l	L	B	h	Масса, кг
Т-199.250.15.000-00	108	49	100	500	510	4	52,6
Т-199.250.15.000-01	108	49	100	550	510	4	53,1
Т-199.250.15.000-02	108	49	100	600	510	4	53,7
Т-199.250.15.000-03	108	49	100	700	510	4	54,7
Т-199.250.15.000-04	108	54	100	500	510	4	52,4
Т-199.250.15.000-05	108	54	100	550	510	4	52,9
Т-199.250.15.000-06	108	54	100	600	510	4	53,5
Т-199.250.15.000-07	108	54	100	700	510	4	54,5
Т-199.250.15.000-08	108	58	100	500	510	4	52,4
Т-199.250.15.000-09	108	58	100	550	510	4	52,9
Т-199.250.15.000-10	108	58	100	600	510	4	53,5
Т-199.250.15.000-11	108	58	100	700	510	4	54,5
Т-199.250.15.000-12	108	61	100	500	510	4	52,5
Т-199.250.15.000-13	108	61	100	550	510	4	52,9
Т-199.250.15.000-14	108	61	100	600	510	4	53,5
Т-199.250.15.000-15	108	61	100	700	510	4	54,5
Т-199.250.15.000-16	159	80	150	500	560	4	65,1
Т-199.250.15.000-17	159	80	150	550	560	4	65,6
Т-199.250.15.000-18	159	80	150	600	560	4	66,3
Т-199.250.15.000-19	159	80	150	700	560	4	68,0
Т-199.250.15.000-20	159	93	150	500	560	4	66,4
Т-199.250.15.000-21	159	93	150	550	560	4	67,2
Т-199.250.15.000-22	159	93	150	600	560	4	68,1
Т-199.250.15.000-23	159	93	150	700	560	4	69,8
Т-199.250.15.000-24	159	112	150	500	560	4	65,9
Т-199.250.15.000-25	159	112	150	550	560	4	66,7
Т-199.250.15.000-26	159	112	150	600	560	4	67,6
Т-199.250.15.000-27	159	112	150	700	560	4	70,2
Т-199.250.15.000-28	219	137	207	500	620	4	86,4
Т-199.250.15.000-29	219	137	207	550	620	4	87,9
Т-199.250.15.000-30	219	137	207	600	620	4	89,5
Т-199.250.15.000-31	219	137	207	700	620	4	92,7
Т-199.250.15.000-32	219	163	207	500	620	4	85,8
Т-199.250.15.000-33	219	163	207	550	620	4	87,3
Т-199.250.15.000-34	219	163	207	600	620	4	88,9
Т-199.250.15.000-35	219	163	207	700	620	4	92,1
Т-199.250.15.000-36	299	223	283	500	700	6	119,3
Т-199.250.15.000-37	299	223	283	550	700	6	122,2
Т-199.250.15.000-38	299	223	283	600	700	6	125,1
Т-199.250.15.000-39	299	223	283	700	700	6	130,8
Т-199.250.15.000-40	299	277	300	500	750	6	136,9
Т-199.250.15.000-41	299	277	300	550	750	6	140,3
Т-199.250.15.000-42	299	277	300	600	750	6	143,7
Т-199.250.15.000-43	299	277	300	700	750	6	150,5
Т-199.250.15.000-44	426	329	300	500	830	6	178,6
Т-199.250.15.000-45	426	329	300	550	830	6	183,7
Т-199.250.15.000-46	426	329	300	600	830	6	188,9
Т-199.250.15.000-47	426	329	300	700	830	6	199,1
Т-199.250.15.000-48	530	430	300	500	930	6	219,4
Т-199.250.15.000-49	530	430	300	550	930	6	225,8
Т-199.250.15.000-50	530	430	300	600	930	6	232,2
Т-199.250.15.000-51	530	430	300	700	930	6	245,1
Т-199.250.15.000-52	630	534	300	500	1030	6	261,9
Т-199.250.15.000-53	630	534	300	550	1030	6	269,5
Т-199.250.15.000-54	630	534	300	600	1030	6	277,1
Т-199.250.15.000-55	630	534	300	700	1030	6	292,4
