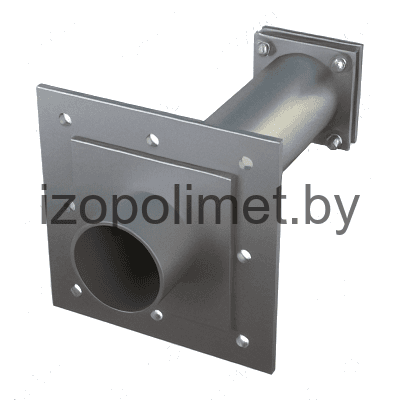

Конструкция пропуска коммуникаций КПК-11

Name: КПК-11
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Сальники для труб

Серия

Серия 03.005-5

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

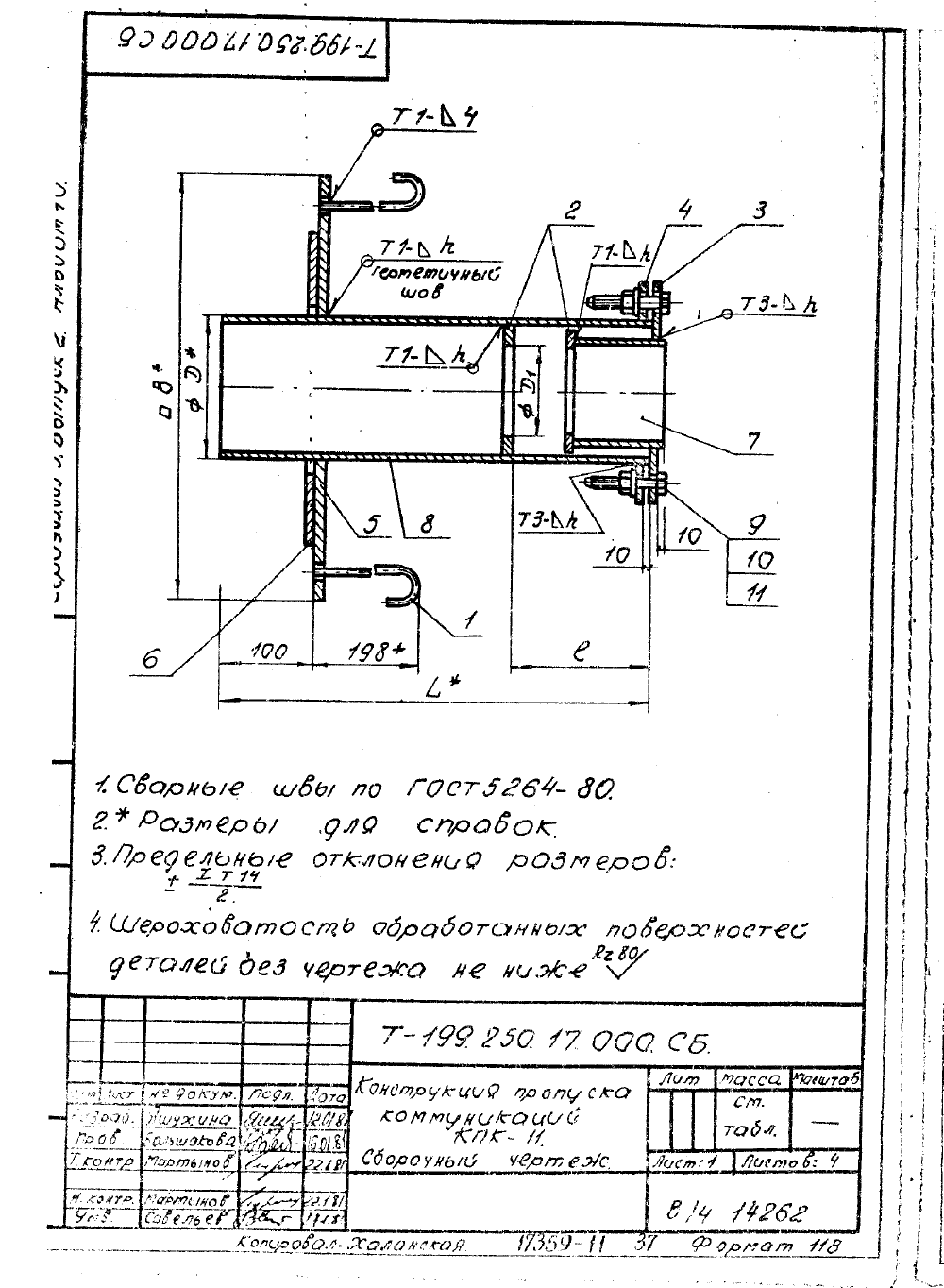

ООО "Изополимет Плюс" изготавливает конструкции пропуска коммуникаций КПК-11 по серии 03.005-5. В таблице указаны 70 исполнений с размерами D 108-630 мм и D1 49-534 мм. Размер l для исполнений составляет 100 мм, L - 250-500 мм, B - 510-1030 мм, h - 4-6 мм. Масса изделий находится в пределах 30,1-190,8 кг.

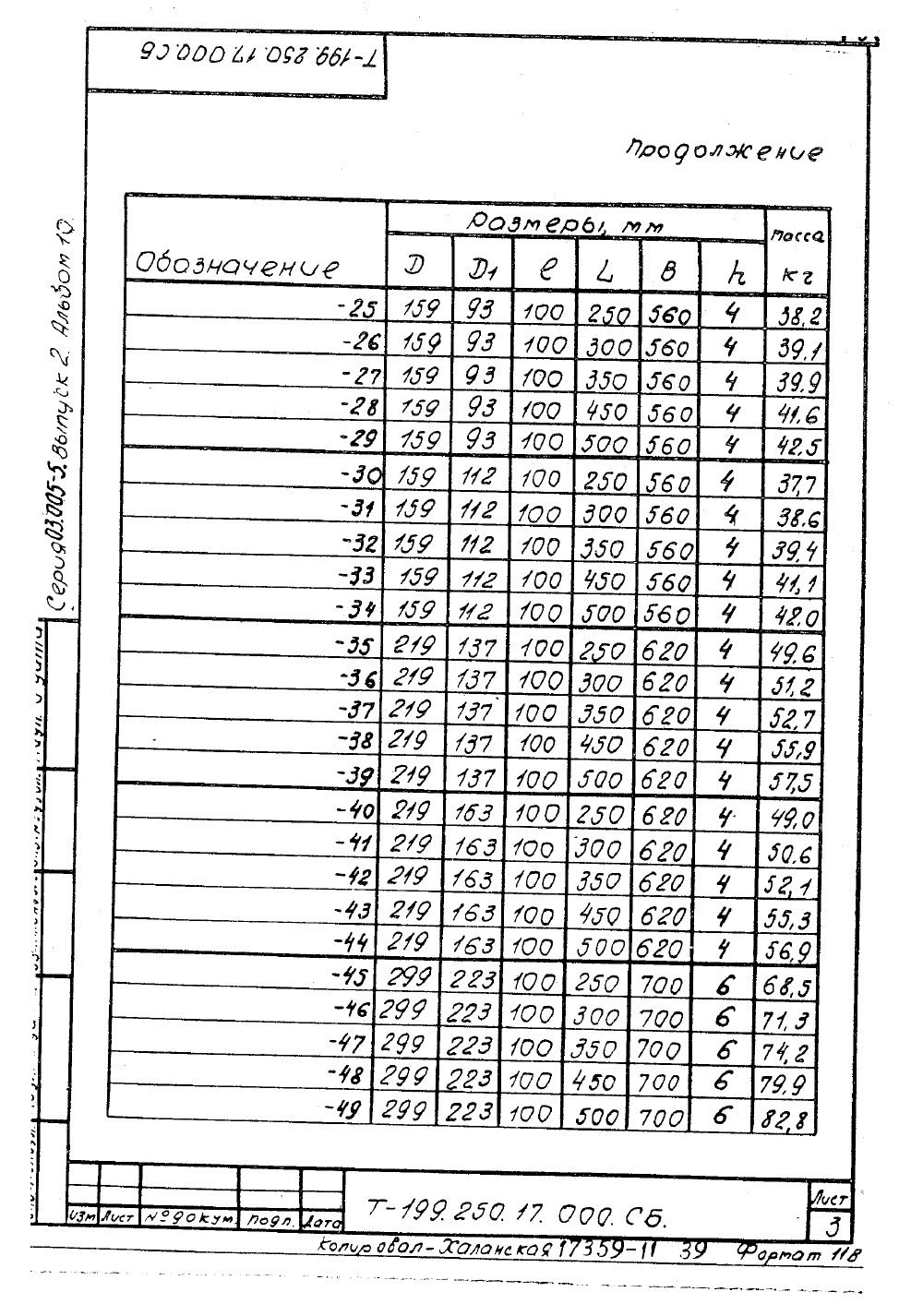

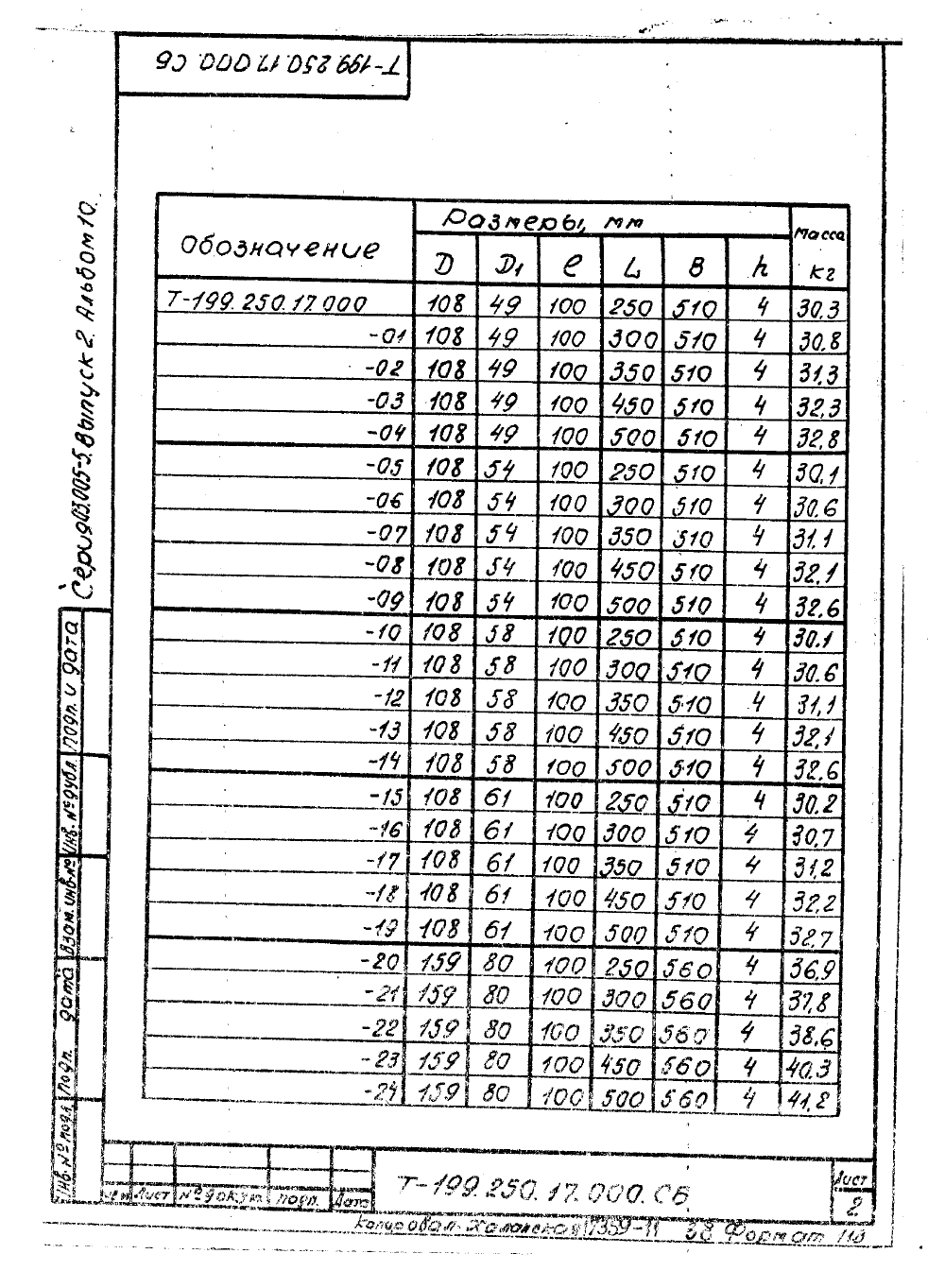

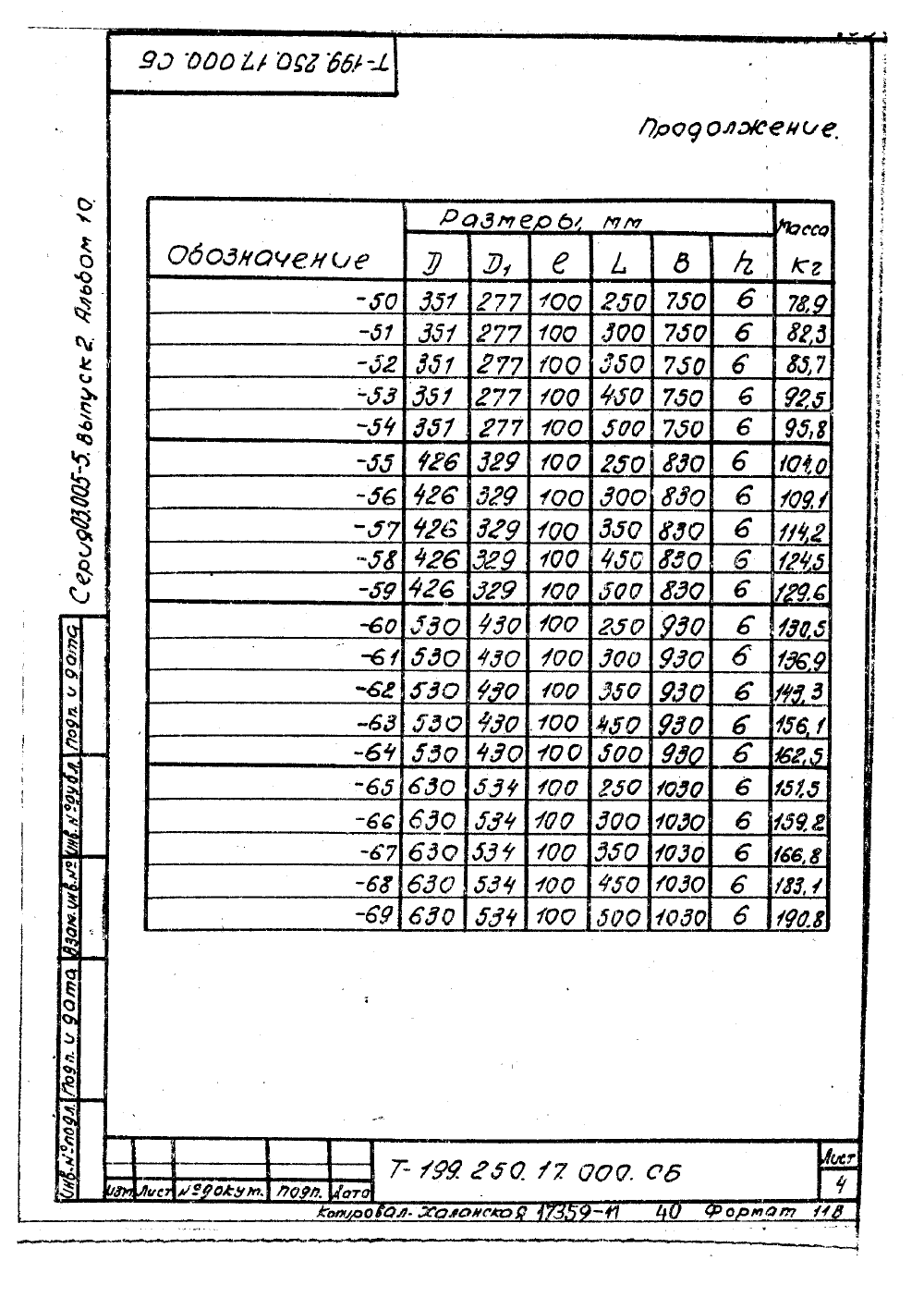

Обозначение	Размеры, мм						Масса, кг
Обозначение	D	D1	l	L	B	h	Масса, кг
Т-199.250.17.000-00	108	49	100	250	510	4	30,3
Т-199.250.17.000-01	108	49	100	300	510	4	30,8
Т-199.250.17.000-02	108	49	100	350	510	4	31,3
Т-199.250.17.000-03	108	49	100	450	510	4	32,3
Т-199.250.17.000-04	108	49	100	500	510	4	32,8
Т-199.250.17.000-05	108	54	100	250	510	4	30,1
Т-199.250.17.000-06	108	54	100	300	510	4	30,6
Т-199.250.17.000-07	108	54	100	350	510	4	31,1
Т-199.250.17.000-08	108	54	100	450	510	4	32,1
Т-199.250.17.000-09	108	54	100	500	510	4	32,6
Т-199.250.17.000-10	108	58	100	250	510	4	30,1
Т-199.250.17.000-11	108	58	100	300	510	4	30,6
Т-199.250.17.000-12	108	58	100	350	510	4	31,1
Т-199.250.17.000-13	108	58	100	450	510	4	32,1
Т-199.250.17.000-14	108	58	100	500	510	4	32,6
Т-199.250.17.000-15	108	61	100	250	510	4	30,2
Т-199.250.17.000-16	108	61	100	300	510	4	30,7
Т-199.250.17.000-17	108	61	100	350	510	4	31,2
Т-199.250.17.000-18	108	61	100	450	510	4	32,2
Т-199.250.17.000-19	108	61	100	500	510	4	32,7
Т-199.250.17.000-20	159	80	100	250	560	4	36,9
Т-199.250.17.000-21	159	80	100	300	560	4	37,8
Т-199.250.17.000-22	159	80	100	350	560	4	38,6
Т-199.250.17.000-23	159	80	100	450	560	4	40,3
Т-199.250.17.000-24	159	80	100	500	560	4	41,2
Т-199.250.17.000-25	159	93	100	250	560	4	38,2
Т-199.250.17.000-26	159	93	100	300	560	4	39,1
Т-199.250.17.000-27	159	93	100	350	560	4	39,9
Т-199.250.17.000-28	159	93	100	450	560	4	41,6
Т-199.250.17.000-29	159	93	100	500	560	4	42,5
Т-199.250.17.000-30	159	112	100	250	560	4	37,7
Т-199.250.17.000-31	159	112	100	300	560	4	38,6
Т-199.250.17.000-32	159	112	100	350	560	4	39,4
Т-199.250.17.000-33	159	112	100	450	560	4	41,1
Т-199.250.17.000-34	159	112	100	500	560	4	42,0
Т-199.250.17.000-35	219	137	100	250	620	4	49,6
Т-199.250.17.000-36	219	137	100	300	620	4	51,2
Т-199.250.17.000-37	219	137	100	350	620	4	52,7
Т-199.250.17.000-38	219	137	100	450	620	4	55,9
Т-199.250.17.000-39	219	137	100	500	620	4	57,5
Т-199.250.17.000-40	219	163	100	250	620	4	49,0
Т-199.250.17.000-41	219	163	100	300	620	4	50,6
Т-199.250.17.000-42	219	163	100	350	620	4	52,1
Т-199.250.17.000-43	219	163	100	450	620	4	55,3
Т-199.250.17.000-44	219	163	100	500	620	4	56,9
Т-199.250.17.000-45	299	223	100	250	700	4	68,5
Т-199.250.17.000-46	299	223	100	300	700	4	71,3
Т-199.250.17.000-47	299	223	100	350	700	4	74,2
Т-199.250.17.000-48	299	223	100	450	700	4	79,9
Т-199.250.17.000-49	299	223	100	500	700	4	82,8
Т-199.250.17.000-50	351	277	100	250	750	6	78,9
Т-199.250.17.000-51	351	277	100	300	750	6	82,3
Т-199.250.17.000-52	351	277	100	350	750	6	83,7
Т-199.250.17.000-53	351	277	100	450	750	6	92,5
Т-199.250.17.000-54	351	277	100	500	750	6	95,8
Т-199.250.17.000-55	426	329	100	250	830	6	104,0
Т-199.250.17.000-56	426	329	100	300	830	6	109,1
Т-199.250.17.000-57	426	329	100	350	830	6	114,2
Т-199.250.17.000-58	426	329	100	450	830	6	124,3
Т-199.250.17.000-59	426	329	100	500	830	6	129,6
Т-199.250.17.000-60	530	430	100	250	930	6	130,5
Т-199.250.17.000-61	530	430	100	300	930	6	136,9
Т-199.250.17.000-62	530	430	100	350	930	6	143,3
Т-199.250.17.000-63	530	430	100	450	930	6	156,1
Т-199.250.17.000-64	530	430	100	500	930	6	162,5
Т-199.250.17.000-65	630	534	100	250	1030	6	151,5
Т-199.250.17.000-66	630	534	100	300	1030	6	159,2
Т-199.250.17.000-67	630	534	100	350	1030	6	166,8
Т-199.250.17.000-68	630	534	100	450	1030	6	183,1
Т-199.250.17.000-69	630	534	100	500	1030	6	190,8
