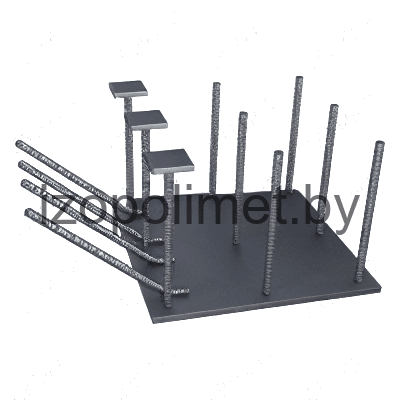

Закладные изделия МН318-МН321
Описание изделия

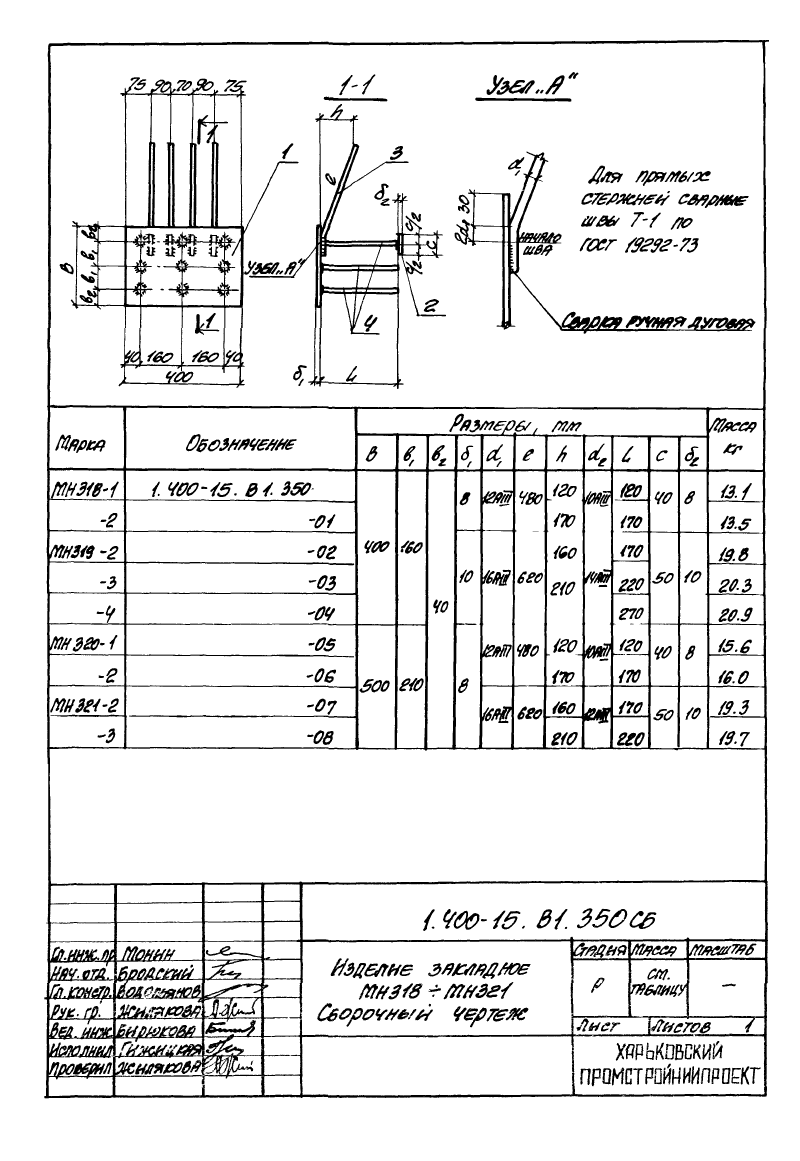

ООО "Изополимет Плюс" изготавливает закладные изделия МН318-МН321 по серии 1.400-15. В таблице указаны 9 исполнений. Размер В составляет 400-500 мм, в1 - 160-210 мм, в2 - 40 мм, δ1 - 8-10 мм. Арматура d1 указана 12АIII и 16AIII, I - 480-620 мм, h - 120-210 мм, d2 - 10AIII и 12АIII, L - 120-270 мм. C - 40-50 мм, δ2 - 8-10 мм, масса - 13,1-20,9 кг.
| Марка | Обозначение | Размер, мм | Масса, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В | в₁ | в₂ | δ1 | d1 | I | h | d2 | L | с | δ2 | |||
| МН318-1 | 1.400-15.В1.350 | 400 | 160 | 40 | 8 | 12АIII | 480 | 120 | 10AIII | 120 | 40 | 8 | 13,1 |
| -2 | -01 | 400 | 160 | 40 | 8 | 12АIII | 480 | 170 | 10AIII | 170 | 40 | 8 | 13,5 |
| МН319-2 | -02 | 400 | 160 | 40 | 10 | 16AIII | 620 | 160 | 14АIII | 170 | 50 | 10 | 19,8 |
| -3 | -03 | 400 | 160 | 40 | 10 | 16AIII | 620 | 210 | 14АIII | 220 | 50 | 10 | 20,3 |
| -4 | -04 | 400 | 160 | 40 | 10 | 16AIII | 620 | 210 | 14АIII | 270 | 50 | 10 | 20,9 |
| МН320-1 | -05 | 500 | 210 | 40 | 8 | 12AIII | 480 | 120 | 10АIII | 120 | 40 | 8 | 15,6 |
| -2 | -06 | 500 | 210 | 40 | 8 | 12AIII | 480 | 170 | 10АIII | 170 | 40 | 8 | 16,0 |
| МН321-2 | -07 | 500 | 210 | 40 | 8 | 16AIII | 620 | 160 | 12АIII | 170 | 50 | 10 | 19,3 |
| -3 | -08 | 500 | 210 | 40 | 8 | 16AIII | 620 | 210 | 12АIII | 220 | 50 | 10 | 19,7 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
