Закладные изделия МН314-МН317

Name: МН314-МН317
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Закладные детали

Серия

Закладные детали по серии 1.400-15

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

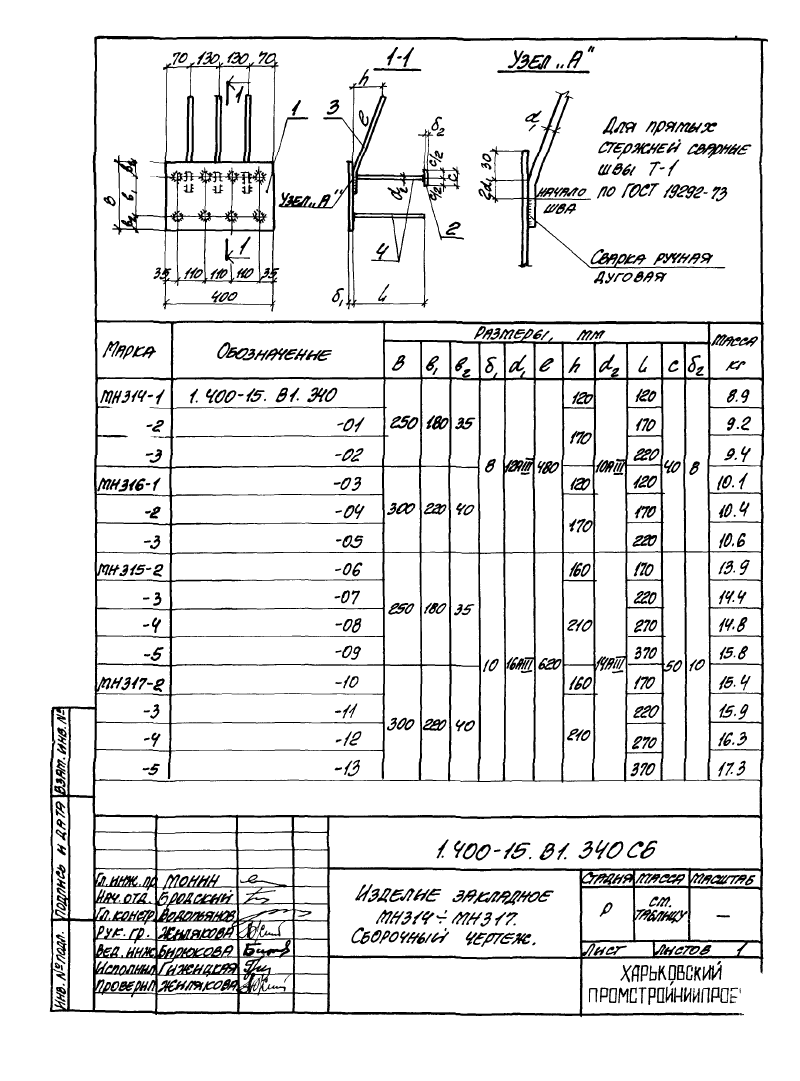

ООО "Изополимет Плюс" изготавливает закладные изделия МН314-МН317 по серии 1.400-15. Таблица содержит 14 исполнений. Размер В составляет 250-300 мм, в1 - 180-220 мм, в2 - 35-40 мм, δ1 - 8-10 мм. Арматура d1 указана 12AIII и 16AIII, I - 480-620 мм, h - 120-210 мм, d2 - 10AIII, 12AIII и 14АIII. Размер L - 120-370 мм, C - 40-50 мм, δ2 - 8-10 мм. Масса - 8,9-17,3 кг.

Марка	Обозначение	Размер, мм											Масса, кг
Марка	Обозначение	В	в₁	в₂	δ1	d1	I	h	d2	L	с	δ2	Масса, кг
МН314-1	1.400-15.В1.340	250	180	35	8	12AIII	480	120	10AIII	120	40	8	8,9
-2	-01	250	180	35	8	12AIII	480	170	10AIII	170	40	8	9,2
-3	-02	250	180	35	8	12AIII	480	170	10AIII	220	40	8	9,4
МН316-1	-03	300	220	40	8	12AIII	480	120	10AIII	120	40	8	10,1
-2	-04	300	220	40	8	12AIII	480	170	10AIII	170	40	8	10,4
-3	-05	300	220	40	8	12AIII	480	170	10AIII	220	40	8	10,6
МН315-2	-06	250	180	35	10	16AIII	620	160	14АIII	170	50	10	13,9
-3	-07	250	180	35	10	16AIII	620	210	14АIII	220	50	10	14,4
-4	-08	250	180	35	10	16AIII	620	210	14АIII	270	50	10	14,8
-5	-09	250	180	35	10	16AIII	620	210	14АIII	370	50	10	15,8
МН317-2	-10	300	220	40	10	16AIII	620	160	14АIII	170	50	10	15,4
-3	-11	300	220	40	10	16AIII	620	210	14АIII	220	50	10	15,9
-4	-12	300	220	40	10	16AIII	620	210	14АIII	270	50	10	16,3
-5	-13	300	220	40	10	16AIII	620	210	14АIII	370	50	10	17,3
