Крепление газопровода УКГ 2.00

Name: УКГ 2.00
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Изделия для газопроводов

Серия

Серия 5.905 - 18-05: Узлы и детали крепления газопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

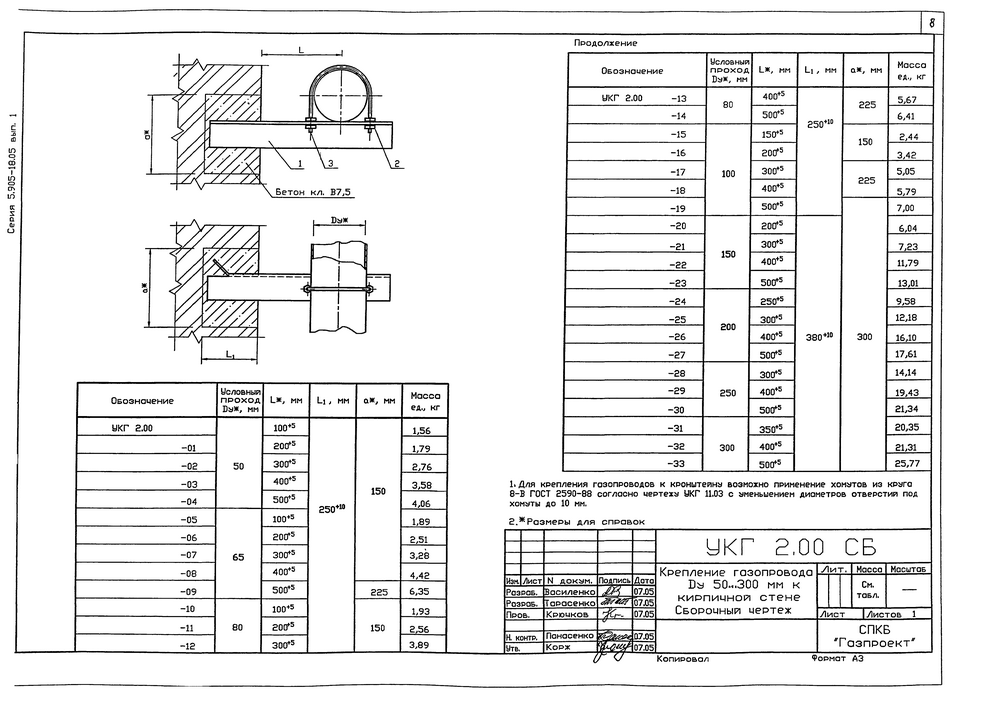

ООО "Изополимет Плюс" изготавливает крепления газопровода УКГ 2.00 серии 5.905-18-05. Изделие применяется в узлах крепления газопроводов Ду 50-300 мм. Таблица содержит 34 исполнения. Размеры L и L1 заданы с допусками, параметр Q находится в пределах 150-300 мм. Масса единицы составляет 1,56-25,77 кг. Конкретное исполнение выбирается по условному проходу и проектному габариту.

Обозначение	Условный проход Ду, мм	L, мм	L₁, мм	Q, мм	Масса ед., кг
УКГ 2.00	50	100⁺⁵	250⁺¹⁰	150	1,56
УКГ 2.00-01	50	200⁺⁵	250⁺¹⁰	150	1,79
УКГ 2.00-02	50	300⁺⁵	250⁺¹⁰	150	2,76
УКГ 2.00-03	50	400⁺⁵	250⁺¹⁰	150	3,58
УКГ 2.00-04	50	500⁺⁵	250⁺¹⁰	150	4,06
УКГ 2.00-05	65	100⁺⁵	250⁺¹⁰	150	1,89
УКГ 2.00-06	65	200⁺⁵	250⁺¹⁰	150	2,51
УКГ 2.00-07	65	300⁺⁵	250⁺¹⁰	150	3,28
УКГ 2.00-08	65	400⁺⁵	250⁺¹⁰	150	4,42
УКГ 2.00-09	65	500⁺⁵	250⁺¹⁰	225	6,35
УКГ 2.00-10	80	100⁺⁵	250⁺¹⁰	150	1,93
УКГ 2.00-11	80	200⁺⁵	250⁺¹⁰	150	2,56
УКГ 2.00-12	80	300⁺⁵	250⁺¹⁰	150	3,89
УКГ 2.00-13	80	400⁺⁵	250⁺¹⁰	225	5,67
УКГ 2.00-14	80	500⁺⁵	250⁺¹⁰	225	6,41
УКГ 2.00-15	100	100⁺⁵	250⁺¹⁰	150	2,44
УКГ 2.00-16	100	200⁺⁵	250⁺¹⁰	150	3,42
УКГ 2.00-17	100	300⁺⁵	250⁺¹⁰	225	5,05
УКГ 2.00-18	100	400⁺⁵	250⁺¹⁰	225	5,79
УКГ 2.00-19	100	500⁺⁵	250⁺¹⁰	300	7
УКГ 2.00-20	150	200⁺⁵	380⁺¹⁰	300	6,04
УКГ 2.00-21	150	300⁺⁵	380⁺¹⁰	300	7,23
УКГ 2.00-22	150	400⁺⁵	380⁺¹⁰	300	11,79
УКГ 2.00-23	150	500⁺⁵	380⁺¹⁰	300	13,01
УКГ 2.00-24	200	250⁺⁵	380⁺¹⁰	300	9,58
УКГ 2.00-25	200	300⁺⁵	380⁺¹⁰	300	12,18
УКГ 2.00-26	200	400⁺⁵	380⁺¹⁰	300	16,1
УКГ 2.00-27	200	500⁺⁵	380⁺¹⁰	300	17,61
УКГ 2.00-28	250	300⁺⁵	380⁺¹⁰	300	14,14
УКГ 2.00-29	250	400⁺⁵	380⁺¹⁰	300	19,43
УКГ 2.00-30	250	500⁺⁵	380⁺¹⁰	300	21,34
УКГ 2.00-31	300	350⁺⁵	380⁺¹⁰	300	20,35
УКГ 2.00-32	300	400⁺⁵	380⁺¹⁰	300	21,31
УКГ 2.00-33	300	500⁺⁵	380⁺¹⁰	300	25,77
