Крепление вертикального газопровода УКГ 9.00
Описание изделия

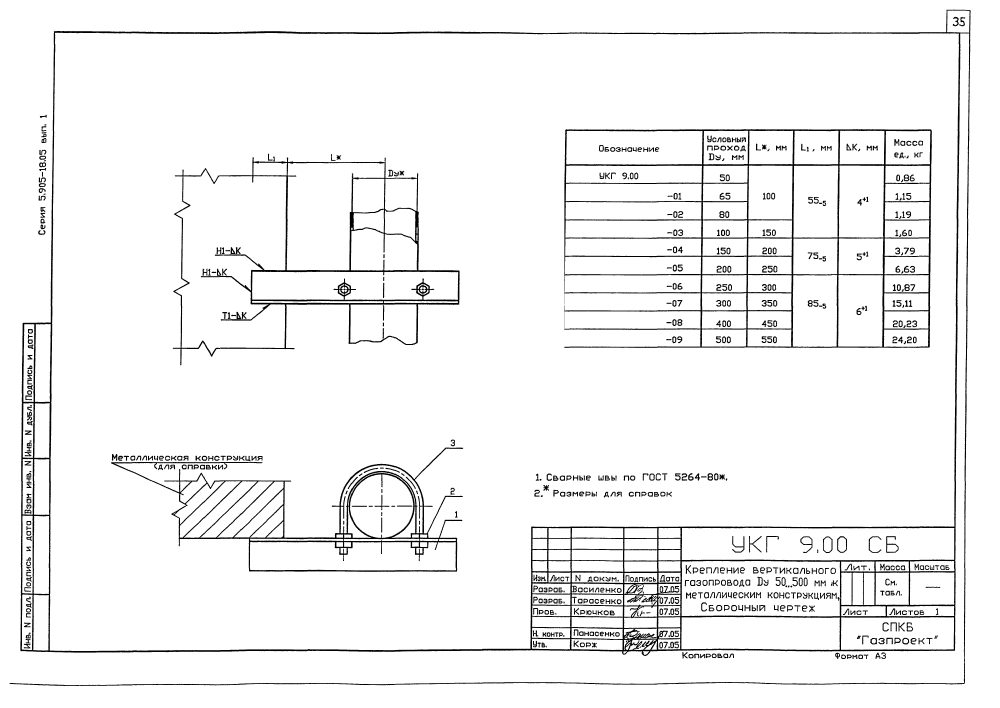

ООО "Изополимет Плюс" изготавливает крепления вертикального газопровода УКГ 9.00 серии 5.905-18-05. Изделие применяется для Ду 50-500 мм. Таблица содержит 10 исполнений. Размер L составляет 100-550 мм, L1 задан с отрицательным допуском, параметр Delta K - 4-6 мм. Масса единицы - 0,86-24,2 кг.
| Обозначение | Условный проход Ду, мм | L, мм | L₁, мм | ∆К, мм | Масса ед., кг |
|---|---|---|---|---|---|
| УКГ 9.00 | 50 | 100 | 55₋₅ | 4⁺¹ | 0,86 |
| УКГ 9.00-01 | 65 | 100 | 55₋₅ | 4⁺¹ | 1,15 |
| УКГ 9.00-02 | 80 | 100 | 55₋₅ | 4⁺¹ | 1,19 |
| УКГ 9.00-03 | 100 | 150 | 55₋₅ | 4⁺¹ | 1,6 |
| УКГ 9.00-04 | 150 | 200 | 75₋₅ | 5⁺¹ | 3,79 |
| УКГ 9.00-05 | 200 | 250 | 75₋₅ | 5⁺¹ | 6,63 |
| УКГ 9.00-06 | 250 | 300 | 85₋₅ | 6⁺¹ | 10,87 |
| УКГ 9.00-07 | 300 | 350 | 85₋₅ | 6⁺¹ | 15,11 |
| УКГ 9.00-08 | 400 | 450 | 85₋₅ | 6⁺¹ | 20,23 |
| УКГ 9.00-09 | 500 | 550 | 85₋₅ | 6⁺¹ | 24,2 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
