Крепление вертикального газопровода УКГ 6.00

Name: УКГ 6.00
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Изделия для газопроводов

Серия

Серия 5.905 - 18-05: Узлы и детали крепления газопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

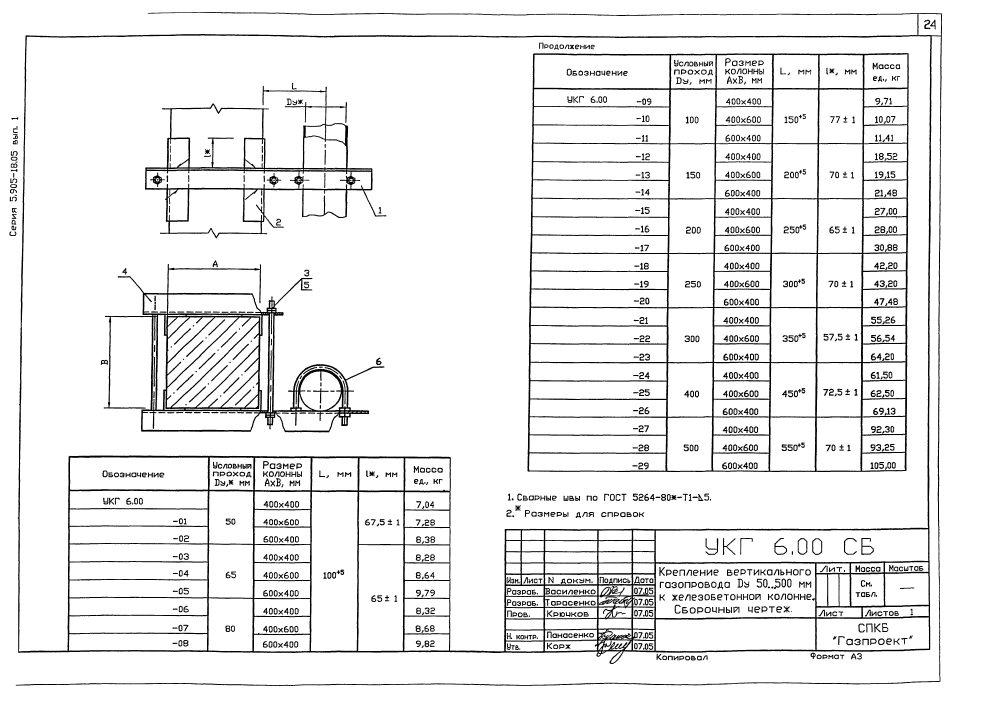

ООО "Изополимет Плюс" изготавливает крепления вертикального газопровода УКГ 6.00 серии 5.905-18-05. Изделие применяется для газопроводов Ду 50-500 мм с креплением к колоннам 400х400, 400х600 и 600х400 мм. Таблица содержит 30 исполнений. Размер L задан с допуском, l приведен для каждого типоразмера. Масса единицы находится в диапазоне 7,04-105 кг.

Обозначение	Условный проход Ду, мм	Размер коллоны АхВ, мм	L, мм	l, мм	Масса ед., кг
УКГ 6.00	50	400х400	100⁺⁵	67,5±1	7,04
УКГ 6.00-01	50	400х600	100⁺⁵	67,5±1	7,28
УКГ 6.00-02	50	600х400	100⁺⁵	67,5±1	8,38
УКГ 6.00-03	65	400х400	100⁺⁵	65±1	8,28
УКГ 6.00-04	65	400х600	100⁺⁵	65±1	8,64
УКГ 6.00-05	65	600х400	100⁺⁵	65±1	9,79
УКГ 6.00-06	80	400х400	100⁺⁵	65±1	8,32
УКГ 6.00-07	80	400х600	100⁺⁵	65±1	8,68
УКГ 6.00-08	80	600х400	100⁺⁵	65±1	9,82
УКГ 6.00-09	100	400х400	150⁺⁵	77±1	9,71
УКГ 6.00-10	100	400х600	150⁺⁵	77±1	10,07
УКГ 6.00-11	100	600х400	150⁺⁵	77±1	11,41
УКГ 6.00-12	150	400х400	200⁺⁵	70±1	18,52
УКГ 6.00-13	150	400х600	200⁺⁵	70±1	19,15
УКГ 6.00-14	150	600х400	200⁺⁵	70±1	21,48
УКГ 6.00-15	200	400х400	250⁺⁵	65±1	27
УКГ 6.00-16	200	400х600	250⁺⁵	65±1	28
УКГ 6.00-17	200	600х400	250⁺⁵	65±1	30,88
УКГ 6.00-18	250	400х400	300⁺⁵	70±1	42,2
УКГ 6.00-19	250	400х600	300⁺⁵	70±1	43,2
УКГ 6.00-20	250	600х400	300⁺⁵	70±1	47,48
УКГ 6.00-21	300	400х400	350⁺⁵	57,5±1	55,26
УКГ 6.00-22	300	400х600	350⁺⁵	57,5±1	56,54
УКГ 6.00-23	300	600х400	350⁺⁵	57,5±1	64,2
УКГ 6.00-24	400	400х400	450⁺⁵	72,5±1	61,5
УКГ 6.00-25	400	400х600	450⁺⁵	72,5±1	62,5
УКГ 6.00-26	400	600х400	450⁺⁵	72,5±1	69,13
УКГ 6.00-27	500	400х400	550⁺⁵	70±1	92,3
УКГ 6.00-28	500	400х600	550⁺⁵	70±1	93,25
УКГ 6.00-29	500	600х400	550⁺⁵	70±1	105
