Крепление газопровода УКГ 11.00

Name: УКГ 11.00
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Изделия для газопроводов

Серия

Серия 5.905 - 18-05: Узлы и детали крепления газопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

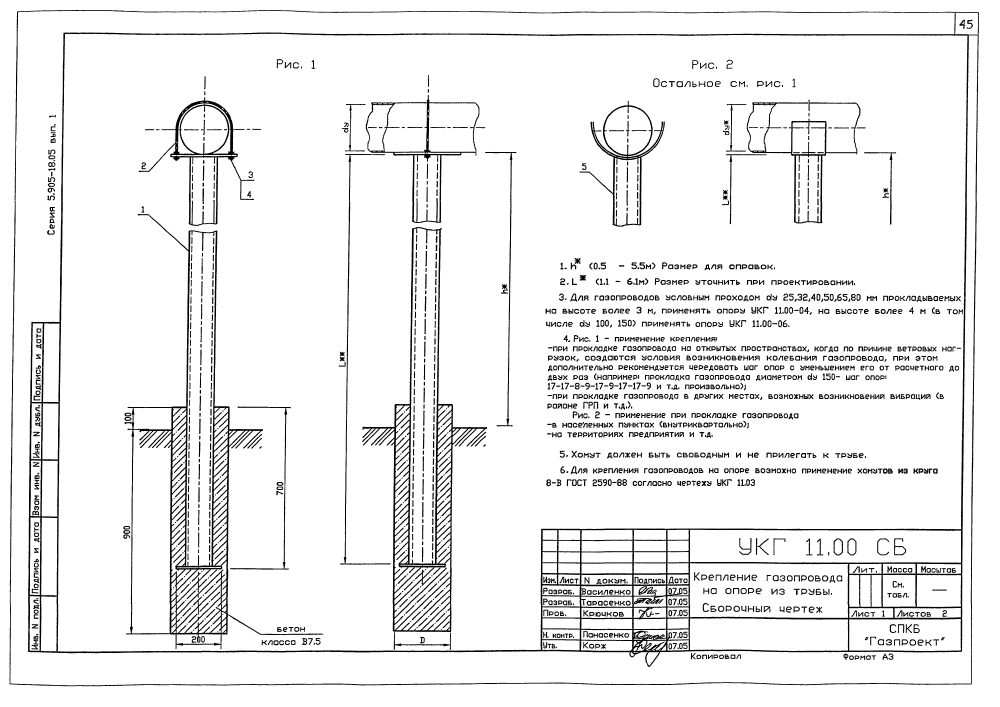

ООО "Изополимет Плюс" изготавливает крепления газопровода УКГ 11.00 серии 5.905-18-05. Изделие применяется для газопроводов до Ду 300 мм и выпускается по рисункам 1 и 2. В таблице указаны 18 исполнений с D 250-500 мм. Масса зависит от высоты h: для h 0,5 м указано 3,43-24,31 кг, для h 1 м - 4,62-33,8 кг, для h 5,5 м - до 121,9 кг. Исполнение подбирается по Ду, D и высоте крепления.

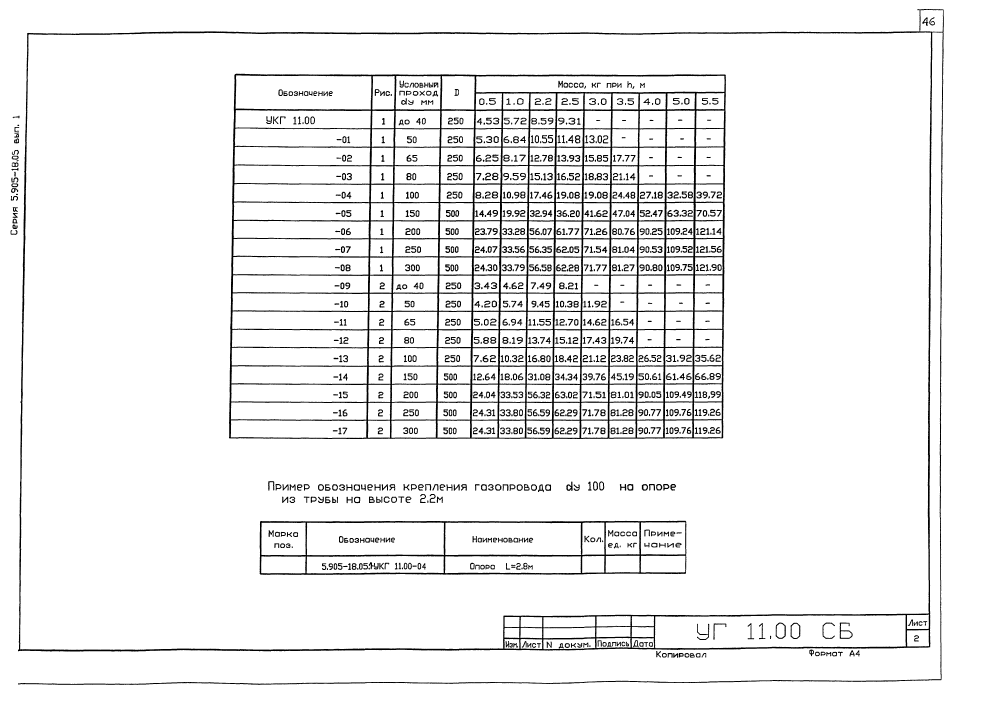

Обозначение	Рис.	Условный проход Ду, мм	D	Масса кг при h, м
Обозначение	Рис.	Условный проход Ду, мм	D	0,5	1	2,2	2,5	3	3,5	4	5	5,5
УКГ 11.00	1	до 40	250	4,53	5,72	8,59	9,31	----	----	----	----	----
УКГ 11.00-01	1	50	250	5,3	6,84	10,55	11,48	13,02	----	----	----	----
УКГ 11.00-02	1	65	250	6,25	8,17	12,78	13,93	15,85	17,77	----	----	----
УКГ 11.00-03	1	80	250	7,28	9,59	15,13	16,52	18,83	21,14	----	----	----
УКГ 11.00-04	1	100	250	8,28	10,98	17,46	19,08	19,08	24,48	27,18	32,58	39,72
УКГ 11.00-05	1	150	500	14,49	19,92	32,94	36,2	41,62	47,04	52,47	63,32	70,57
УКГ 11.00-06	1	200	500	23,79	33,28	56,07	61,77	71,26	80,76	90,25	109,24	121,14
УКГ 11.00-07	1	250	500	24,07	33,56	56,35	62,05	71,54	81,04	90,53	109,52	121,56
УКГ 11.00-08	1	300	500	24,3	33,79	56,58	62,28	71,77	81,27	90,8	109,75	121,9
УКГ 11.00-09	2	до 40	250	3,43	4,62	7,49	8,21	----	----	----	----	----
УКГ 11.00-10	2	50	250	4,2	5,74	9,45	10,38	11,92	----	----	----	----
УКГ 11.00-11	2	65	250	5,02	6,94	11,55	12,7	14,62	16,54	----	----	----
УКГ 11.00-12	2	80	250	5,88	8,19	13,74	15,12	17,43	19,74	----	----	----
УКГ 11.00-13	2	100	250	7,62	10,32	16,8	18,42	21,12	23,82	26,52	31,92	35,62
УКГ 11.00-14	2	150	500	12,64	18,06	31,08	34,34	39,76	45,19	50,61	61,46	66,89
УКГ 11.00-15	2	200	500	24,04	33,53	56,32	63,02	71,51	81,01	90,05	109,49	118,99
УКГ 11.00-16	2	250	500	24,31	33,8	56,59	62,29	71,78	81,28	90,77	109,76	119,26
УКГ 11.00-17	2	300	500	24,31	33,8	56,59	62,29	71,78	81,28	90,77	109,76	119,26
